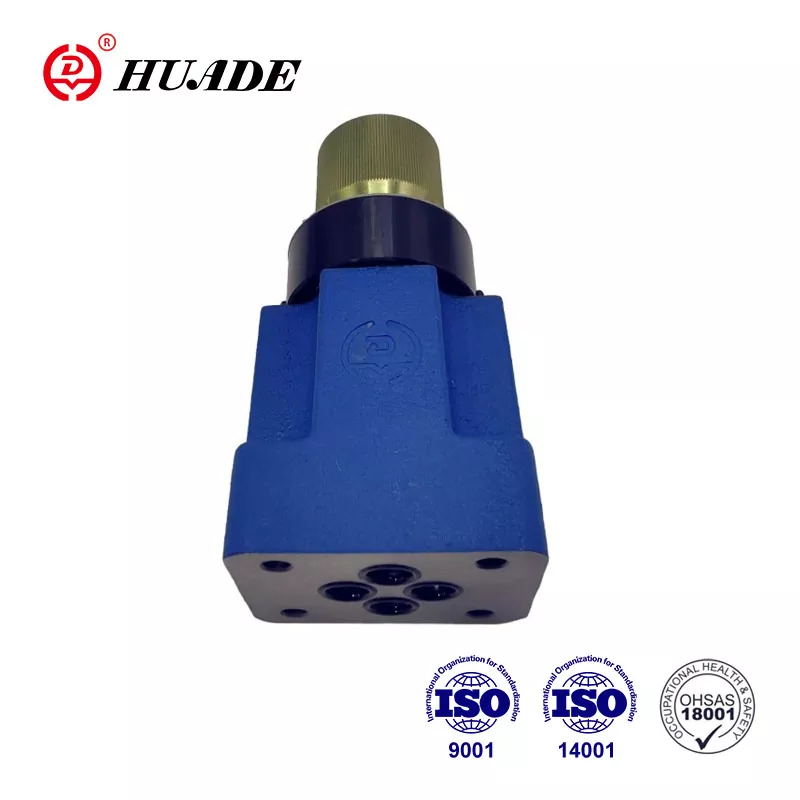

Van điều khiển dòng chảy thủy lực 2 chiều: Hướng dẫn đầy đủ

Van điều khiển dòng chảy thủy lực 2 chiều là một thành phần quan trọng trong các hệ thống thủy lực điều khiển tốc độ chất lỏng di chuyển qua mạch. Hãy nghĩ về nó giống như một vòi nước - bạn có thể biến nó để kiểm soát lượng nước chảy ra. Trong các hệ thống thủy lực, các van này kiểm soát tốc độ của các máy như máy xúc, máy ép phun và thiết bị nhà máy.

Tại sao điều khiển dòng chảy quan trọng trong hệ thống thủy lực

Trong bất kỳ hệ thống thủy lực nào, ba điều là rất cần thiết:

• Áp lực- xác định số lượng lực hoặc sức mạnh bạn nhận được
• Phương hướng- Kiểm soát mọi thứ di chuyển theo cách nào
• Chảy- Kiểm soát mọi thứ di chuyển nhanh như thế nào

Làm thế nào để một van điều khiển dòng thủy lực 2 chiều hoạt động?

Các bộ phận cơ bản của van

Cứ sau 2 chiều, van điều khiển dòng chảy thủy lực có các phần chính sau:

• Thân van- Vỏ bên ngoài kết nối với các đường thủy lực của bạn
• Khai mạc mở ga- Một khoảng cách nhỏ mà chất lỏng chảy qua
• Yếu tố kiểm soát- Di chuyển để làm cho khoảng cách lớn hơn hoặc nhỏ hơn
• Cơ chế điều chỉnh- Cho phép bạn điều khiển van (núm thủ công hoặc tín hiệu điện)
• Mùa xuân- Giúp van trở về vị trí bắt đầu

Khoa học đằng sau kiểm soát dòng chảy

Khi chất lỏng thủy lực chảy qua một lỗ nhỏ, nó tạo ra điện trở. Nguyên tắc điều khiển tốc độ thủy lực này là những gì làm cho các van này hoạt động. Công thức cơ bản là:

Điều này có nghĩa là:

• Mở lớn hơn = lưu lượng hơn = tốc độ nhanh hơn
• Mở nhỏ hơn = ít lưu lượng hơn = tốc độ chậm hơn
• Áp suất cao hơn = lưu lượng nhiều hơn (nếu mở vẫn giữ nguyên)

Đối với các ứng dụng van xi lanh thủy lực, mối quan hệ này trực tiếp kiểm soát mức độ nhanh chóng của piston. Trong các hệ thống điều khiển động cơ thủy lực, nó xác định tốc độ quay.

Các loại van điều khiển dòng chảy thủy lực 2 chiều là gì?

1. Van ga đơn giản (không bù)

Đây là loại cơ bản nhất. Chúng hoạt động như vòi nước thủ công:

Cách họ làm việc:Bạn điều chỉnh một núm để thay đổi kích thước mở

Tốt nhất cho:Các ứng dụng đơn giản trong đó tốc độ chính xác không quan trọng

2. Van điều khiển dòng chảy bù áp suất

Đây là những điều thông minh hơn nhiều. Chúng tự động điều chỉnh để giữ lưu lượng không đổi ngay cả khi áp suất thay đổi.

Cách họ làm việc:Một cơ chế đặc biệt bên trong giữ cho sự khác biệt áp suất trên hằng số mở van tiết lưu

Tốt nhất cho:Máy chính xác, dây chuyền sản xuất tự động

3. Các van bù áp suất và nhiệt độ

Đây là loại tiên tiến nhất. Họ điều chỉnh cho cả thay đổi áp suất và nhiệt độ.

Cách họ làm việc:Các vật liệu đặc biệt bên trong đáp ứng với sự thay đổi nhiệt độ và tự động điều chỉnh van

Tốt nhất cho:Không gian vũ trụ, thiết bị thử nghiệm, ứng dụng quan trọng

Bạn nên chọn phương pháp điều khiển nào cho van điều khiển dòng chảy thủy lực của mình?

Kiểm soát thủ công

Nó là gì:Bánh xe tay, núm hoặc ốc vít mà bạn quay bằng tay

Khi nào nên sử dụng:Những máy đơn giản không cần điều khiển tự động

Ví dụ:Thiết bị cửa hàng cơ bản, máy ép thủ công

Điều khiển điện

Van điện từ (bật/tắt)

• Chức năng:Điều khiển bật/tắt đơn giản như công tắc đèn
• Tốt cho:Các hoạt động bắt đầu/dừng cơ bản
• Giới hạn:Không thể cung cấp kiểm soát tốc độ trơn tru

Van tỷ lệ

• Chức năng:Điều khiển trơn tru dựa trên tín hiệu điện (0-10V hoặc 4-20ma)
• Thời gian trả lời:50-80 Hz (đủ nhanh cho hầu hết các ứng dụng)
• Tốt cho:Đúc tiêm, tự động hóa chung

Van servo

• Chức năng:Kiểm soát cực kỳ chính xác với phản hồi vị trí
• Thời gian trả lời:150-200 Hz (rất nhanh)
• Tốt cho:Hàng không vũ trụ, sản xuất có độ chính xác cao

So sánh hiệu suất

Loại kiểm soát	Sự chính xác	Tốc độ	Trị giá	Sử dụng tốt nhất
Thủ công	Thấp	Chậm	Thấp	Thiết bị đơn giản
Điện từ	Thấp	Nhanh	Thấp	Điều khiển bật/tắt
Tỷ lệ	Trung bình cao	Trung bình	Trung bình	Tự động hóa chung
Servo	Rất cao	Rất nhanh	Cao	Ứng dụng chính xác

Cài đặt và thiết kế hệ thống

Van điều khiển dòng chảy 2 chiều nên được cài đặt ở đâu?

Bạn có thể cài đặt Van điều khiển dòng theo ba cách:

Điều khiển đầu vào (đồng hồ vào)

• Kiểm soát dầu đi vào xi lanh
• Tốt cho tải tích cực (như nâng)
• Rủi ro: có thể gây ra sự xâm thực nếu không được thiết kế đúng

Điều khiển đầu ra (đồng hồ đo)

• Kiểm soát dầu ra khỏi xi lanh
• Tốt cho tải âm (như hạ thấp các đối tượng nặng)
• Cung cấp kiểm soát tốt hơn nhưng áp lực cao hơn

Kiểm soát bỏ qua

• Gửi thêm dầu trở lại bể
• Kém hiệu quả hơn nhưng đơn giản hơn
• Tốt cho các ứng dụng cần tốc độ thay đổi

Mẹo thiết kế cho hiệu suất tốt nhất

• Kích thước chính xác:Chọn các van hoạt động ở mức 20-80% trong số tiền mở tối đa của chúng
• Giữ dầu sạch:Sử dụng lọc thích hợp (Tiêu chuẩn ISO 4406)
• Xem xét nhiệt độ:Đảm bảo các van hoạt động trong phạm vi nhiệt độ của bạn
• Lập kế hoạch bảo trì:Để lại không gian để điều chỉnh van và thay thế

Ứng dụng trong thế giới thực

Thiết bị sản xuất

Máy ép phun

• Sử dụng các van tỷ lệ để kiểm soát tốc độ chính xác
• Nhiều giai đoạn tốc độ cho các phần khác nhau của chu kỳ
• Tiết kiệm năng lượng và cải thiện chất lượng sản phẩm

Máy công cụ

• Cách tiếp cận nhanh, thức ăn chậm, chu kỳ trở lại nhanh
• Van vận hành CAM để chuyển đổi tốc độ tự động
• Cải thiện kết thúc bề mặt và tuổi thọ công cụ

Thiết bị di động

Máy đào và bộ tải

• Chia sẻ lưu lượng giữa nhiều chức năng
• Hệ thống cảm biến tải cho hiệu quả
• Kiểm soát vận hành trơn tru

Cần cẩu và thiết bị nâng

• Van giữ tải ngăn không thể kiểm soát được
• Kiểm soát tốc độ chính xác cho sự an toàn
• Khả năng hạ thấp khẩn cấp

Hàng không vũ trụ và phòng thủ

• Van servo nhẹ
• Độ tin cậy cao trong điều kiện khắc nghiệt
• Kiểm soát chính xác cho các bề mặt chuyến bay

Chọn đúng van: Hướng dẫn từng bước

Các nhà sản xuất và sản phẩm hàng đầu

Thương hiệu hàng đầu

Bosch Rexroth

• Van sê -ri 2FRM và 2FRE
• Tiêu chuẩn công nghiệp cho độ chính xác
• Hỗ trợ kỹ thuật tuyệt vời

Parker Hannifin

• Sê-ri màu với các vòng điều chỉnh màu sắc
• Phạm vi rộng của kích thước và tùy chọn
• Tính khả dụng tốt trên toàn thế giới

Harbor hydrat

• Van sê -ri DSJ và SF
• Thiết kế mô -đun để tích hợp dễ dàng
• Khả năng áp suất cao

Eaton

• Van hộp mực (sê -ri SICV)
• Thiết kế tiết kiệm không gian
• Khả năng đa chức năng

Danfoss

• Nhóm van tỷ lệ PVG
• Được thiết kế cho thiết bị di động
• Giải pháp tùy chỉnh

Để tìm kiếm gì khi mua

• Thông số kỹ thuật phù hợp với nhu cầu của bạn
• Tài liệu kỹ thuật tốt
• Dịch vụ địa phương và hỗ trợ
• Thời gian dẫn hợp lý
• Giá cả cạnh tranh
• Độ tin cậy đã được chứng minh trong ngành của bạn

Xu hướng trong tương lai trong công nghệ kiểm soát dòng chảy

Van thông minh và tích hợp IoT

Các van hiện đại đang trở nên thông minh hơn với:

• Cảm biến tích hợp để theo dõi
• Khả năng giao tiếp không dây
• Cảnh báo bảo trì dự đoán
• Điều chỉnh và giám sát từ xa

Vật liệu nâng cao

Vật liệu mới đang làm van:

• Chống mặc hơn
• Tốt hơn ở nhiệt độ khắc nghiệt
• Kéo dài hơn
• Hiệu quả hơn

Hiệu quả năng lượng tập trung

Thiết kế mới tập trung vào:

• Giảm chất thải năng lượng
• Quản lý nhiệt tốt hơn
• Cải thiện xếp hạng hiệu quả
• Tuân thủ môi trường

Các vấn đề và giải pháp phổ biến

Vấn đề	Giải pháp
Tốc độ thay đổi theo tải	Nâng cấp lên van bù áp suất
Thời gian phản hồi kém	Kiểm tra không khí trong hệ thống, hãy xem xét van servo
Săn bắn hoặc dao động	Thêm giảm xóc, kiểm tra độ cứng của hệ thống
Tạo nhiệt quá mức	Kiểm tra kích thước van, xem xét điều khiển Bypass
Hiệu suất không nhất quán	Cải thiện lọc dầu, kiểm tra các thành phần bị mòn

Bảo trì và xử lý sự cố

Nhiệm vụ bảo trì thường xuyên

• Kiểm tra độ sạch của dầu- Thay đổi bộ lọc thường xuyên
• Giám sát nhiệt độ hoạt động- Giữ trong giới hạn của nhà sản xuất
• Kiểm tra rò rỉ bên ngoài- Địa chỉ ngay lập tức
• Thời gian phản hồi kiểm tra- So sánh với các phép đo đường cơ sở
• Tín hiệu điều khiển hiệu chỉnh- Đảm bảo độ chính xác theo thời gian

Dấu hiệu cảnh báo để theo dõi

• Phản ứng chậm chạp
• Tốc độ không nhất quán
• Tiếng ồn khác thường
• Rò rỉ bên ngoài
• Nhiệt quá mức

Cân nhắc chi phí

Chi phí ban đầu

• Van ga đơn giản: $ 50- $ 200
• Van tỷ lệ: $ 300- $ 1.500
• Van servo: $ 1.000- $ 5.000+

Chi phí dài hạn

• Tiết kiệm hiệu quả năng lượng
• Giảm bảo trì
• Cải thiện chất lượng sản phẩm
• Ít thời gian chết

Các yếu tố ROI

• Cải thiện tốc độ sản xuất
• Tính nhất quán chất lượng
• Tiết kiệm năng lượng
• Giảm bảo trì

Phần kết luận

Các van điều khiển dòng chảy thủy lực 2 cách rất cần thiết để điều khiển tốc độ trong các hệ thống thủy lực. Khóa là chọn đúng loại cho ứng dụng của bạn:

• Van bướm ga đơn giảnĐối với các ứng dụng cơ bản, chi phí thấp
• Van bù áp suấtcho hiệu suất nhất quán
• Van servoĐối với các nhu cầu chính xác cao nhất

Hãy nhớ rằng van chỉ là một phần trong hệ thống thủy lực của bạn. Thành công phụ thuộc vào thiết kế hệ thống phù hợp, kích thước chính xác, bảo trì tốt và chọn các thành phần chất lượng từ các nhà sản xuất có uy tín.

Chi phí lựa chọn sai: Điều gì xảy ra khi bạn hiểu sai

Chọn van điều khiển dòng chảy sai có thể dẫn đến các vấn đề nghiêm trọng và hậu quả tốn kém:

Vấn đề về hiệu suất:

• Tốc độ không nhất quán- Máy của bạn sẽ không hoạt động đáng tin cậy
• Sản phẩm chất lượng kém- Quy trình sản xuất không nhất quán
• Rủi ro an toàn- Hành vi máy không thể đoán trước có thể gây ra tai nạn

Tác động tài chính:

• Chất thải năng lượng- Các van phù hợp hơn có thể tăng mức tiêu thụ điện năng lên 15-30%
• Thất bại thiết bị sớm- Kích thước van sai gây ra hao mòn quá mức trên máy bơm, xi lanh và động cơ
• Sự chậm trễ sản xuất- Kiểm soát tốc độ thủy lực không đáng tin cậy dẫn đến thời gian chết và thời hạn bỏ lỡ
• Chi phí bảo trì- Van không chính xác yêu cầu dịch vụ và thay thế thường xuyên hơn

Các vấn đề toàn hệ thống:

• Nhiệt tích tụ- Van không hiệu quả tạo ra nhiệt dư thừa, giảm tuổi thọ dầu
• Bơm thiệt hại- Kiểm soát dòng chảy sai có thể gây ra sự xâm thực của bơm hoặc quá nóng
• Van xi lanh thủy lực không khớp- Kích thước kích thước không phù hợp và gây rò rỉ nội bộ

Cho dù bạn đang xây dựng một máy mới hoặc nâng cấp một máy hiện có, hiểu các nguyên tắc cơ bản này sẽ giúp bạn lựa chọn đúng và có được hiệu suất tốt nhất từ ​​hệ thống thủy lực của bạn.

Tài nguyên bổ sung

Để biết thêm thông tin kỹ thuật chi tiết, tham khảo ý kiến:

• Trang web của nhà sản xuất (Bosch Rexroth, Parker, Hawe)
• Tiêu chuẩn biểu tượng thủy lực ISO 1219
• Cẩm nang kỹ thuật thủy lực
• Nhà phân phối thủy lực địa phương để hỗ trợ ứng dụng

Hướng dẫn này cung cấp một nền tảng để hiểu các van điều khiển dòng chảy thủy lực 2 chiều. Đối với các ứng dụng cụ thể, luôn luôn tham khảo các kỹ sư thủy lực và làm theo các khuyến nghị của nhà sản xuất.
