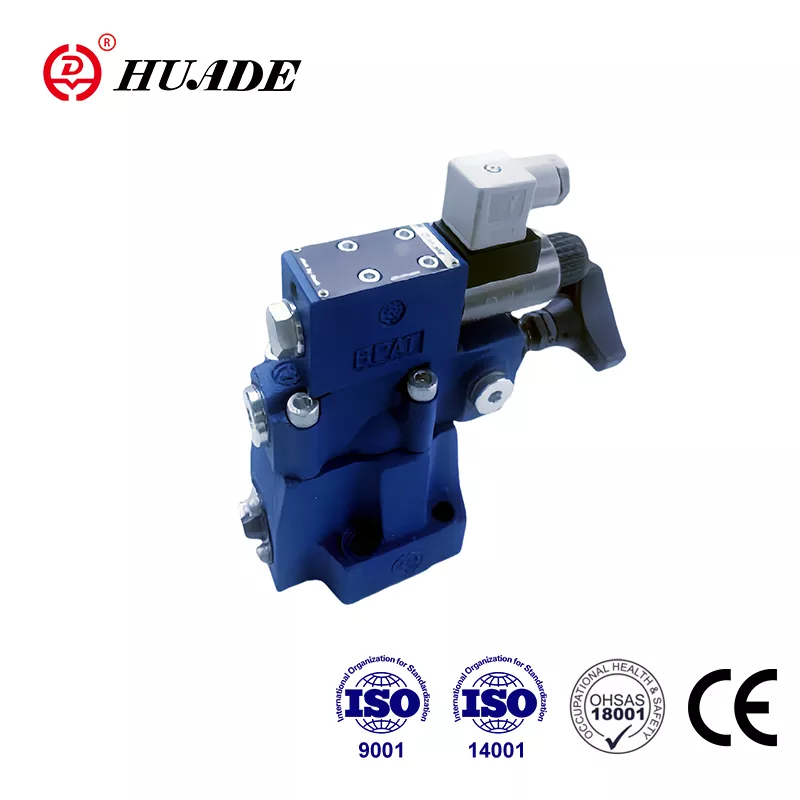

Van ngắt áp suất DAW

Được thành lập vào năm 1979, Huade Thủy lực đã hợp tác với Bosch Rexroth hai lần. Sự hợp tác lâu dài của hai bên cho phép van áp suất Huade® đạt đến mức tương đương với các sản phẩm Rexroth. Van ngắt áp loại DAW có thể thay thế các dòng cùng loại của Rexroth với mức giá thấp hơn. Là thương hiệu hàng đầu trong ngành thủy lực của Trung Quốc, tất cả các chi nhánh của doanh nghiệp đều đã đạt tiêu chuẩn ISO 9001, ISO14001 và OH SAS18001. Van ngắt áp suất Huade® DAW đã đạt chứng chỉ CE. Van áp suất Huade® đã giành được sự công nhận rộng rãi trên thị trường và sự tin tưởng của người dùng.

Thông số sản phẩm Van ngắt áp suất DAW

Tính năng sản phẩm và ứng dụng của van ngắt áp DAW

Đặc trưng:

► Để lắp tấm phụ:

▶ 4 yếu tố điều chỉnh:

● Núm xoay

● Tay áo có hình lục giác bên trong và nắp bảo vệ

● Núm xoay có thể khóa được cùng với thang đo

● Núm xoay có thang đo

► 3 mức áp suất

► Xả hàng được kích hoạt bằng điện từ thông qua van định hướng tích hợp

Ứng dụng:

Van điều khiển áp suất loại DAW là van ngắt áp suất được vận hành bằng thí điểm. Chúng được sử dụng để chuyển dòng bơm sang đường nhánh không điều áp ngay khi đạt đến áp suất tải của bộ tích lũy. Các ứng dụng tiếp theo của van là trong các hệ thống có máy bơm áp suất cao và thấp. Trong trường hợp này, bơm áp suất thấp được chuyển sang đường dẫn không áp suất ngay khi đạt đến áp suất cao đã cài đặt.

Mục Và Ký Hiệu Van Ngắt Áp DAW

Van ngắt áp suất về cơ bản bao gồm van chính với cụm ống chính, van thí điểm có bộ phận điều chỉnh áp suất và van kiểm tra. Ở van cỡ 10, van một chiều được tích hợp vào van chính. Ở kích thước van 25 và 32, van một chiều được lắp vào một tấm riêng biệt lắp dưới van chính.

Loại van ngắt áp suất DAW

Chuyển dòng bơm từ P sang A hoặc P sang T.

Máy bơm cung cấp dòng chảy qua van một chiều (1) vào hệ thống thủy lực (P đến A). Áp suất ở cổng A tác động thông qua đường trục điều khiển (3) trên ống điều khiển trục điều khiển (4). Đồng thời, áp suất ở cổng P đi qua các lỗ (5) và (7) đến phía lò xo của ống chính (6) và con búp bê (8) trong van điều khiển (2). Ngay khi đạt đến áp suất giới hạn đã đặt trong hệ thống thủy lực, con rối (8) sẽ nhấc lên dựa vào lò xo (9). Chất lỏng áp suất bây giờ chảy qua các lỗ (5) và (7) vào buồng lò xo (11). Từ

ở đây, chất lỏng được đưa trở lại bể hoặc bên trong thông qua đường điều khiển ở loại van DA...30B/... hoặc bên ngoài qua đường điều khiển ở loại van DA.30B/..Y... Do các lỗ(5) và (7), hiện tại có hiện tượng giảm áp suất ở ống cuộn chính (6). Ống cuộn chính (6) bây giờ nhấc khỏi chỗ ngồi và mở kết nối từ P đến T. Van một chiều (1) hiện điều chỉnh kết nối từ A đến P. Con búp bê (8) hiện được giữ mở bởi áp suất hệ thống thông qua trục điều khiển ống chỉ (4).

Chuyển dòng bơm từ P sang T hoặc P sang A.

Diện tích của ống dẫn hướng (4) lớn hơn 17% so với diện tích hiệu dụng của con rối (8). Do đó, lực tác dụng lên ống dẫn hướng (4) lớn hơn 17% so với lực tác dụng lên con quay (8). Khi áp suất của bộ truyền động giảm so với áp suất cắt bằng một van tương ứng với chênh lệch áp suất chuyển mạch, lò xo (9) sẽ đẩy con rối (8) lên chỗ ngồi của nó. Sau đó, áp suất được tạo ra ở phía lò xo của ống chính (6). Kết hợp với lò xo (10), điều này sẽ đóng ống chính (6) và cách ly kết nối từ P đến T. Dòng bơm đi qua một lần nữa qua van kiểm tra (1) vào hệ thống thủy lực (P đến A).

Tuy nhiên, van định hướng được kích hoạt bằng điện từ (12) có thể chuyển đổi áp suất cắt đã đặt dưới van điều khiển (2) từ P sang T hoặc từ P sang A.

cấu trúc của DAW20,30 ...30B

Ký hiệu của DAW...30B
