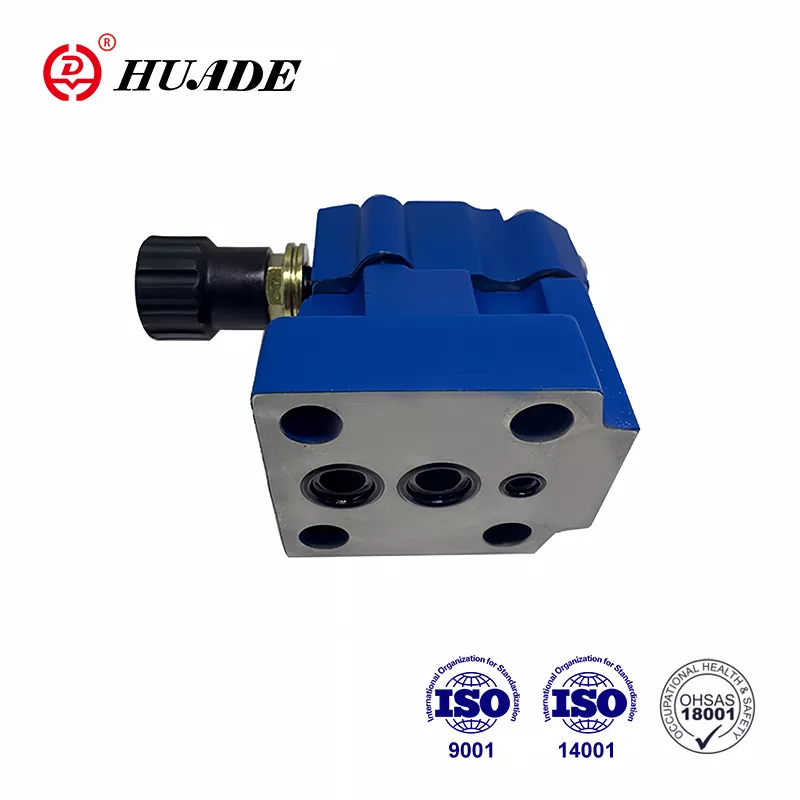

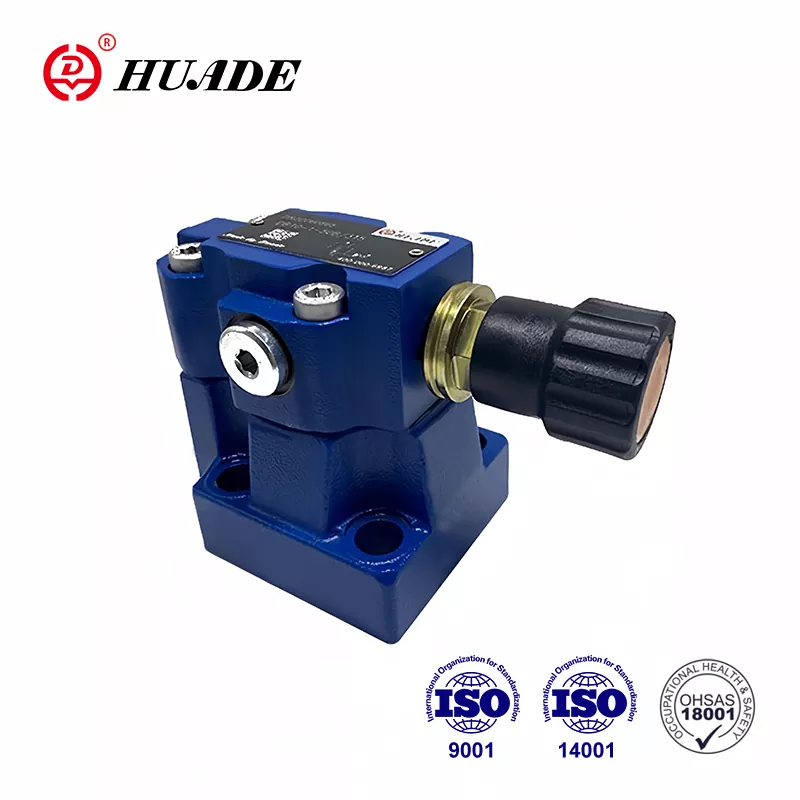

Van giảm áp DB 10

Được thành lập vào năm 1979, Huade Thủy lực đã trở thành công ty dẫn đầu trong ngành thủy lực của Trung Quốc thông qua việc giới thiệu công nghệ tiên tiến của Rexroth. Van giảm áp Huade® DB 10 phù hợp với dòng DB10 của Rexroth. Nhà máy sử dụng hợp lý nguồn lực trong nước để cung cấp cho khách hàng những loại van thủy lực có giá cả phải chăng. Đồng thời, đã giới thiệu hơn 750 máy móc tiên tiến từ khắp nơi trên thế giới để đảm bảo chất lượng của van thủy lực. Huade Thủy lực và doanh nghiệp liên kết của nó đã vượt qua ISO9001, ISO14001 và OH SAS18001. Van áp suất Hude® được bán rộng rãi ở Trung Quốc và nước ngoài do chất lượng đáng tin cậy và hiệu suất ổn định. Huade Hydrate hợp tác với nhiều công ty nổi tiếng trong nước để cung cấp cho họ các giải pháp thủy lực.

Thông số sản phẩm Van giảm áp DB 10

Tính năng sản phẩm và ứng dụng của Van giảm áp DB 10

Đặc trưng:

► Gắn tấm phụ

► Mẫu chuyển sang DIN 24 340, form E, ISO 6264 và CETOP - RP 121H

▶ Kết nối đường ống

► Chèn kết nối

▶ Ba yếu tố điều chỉnh:

. Núm xoay

. Hex. đầu vít có nắp bảo vệ

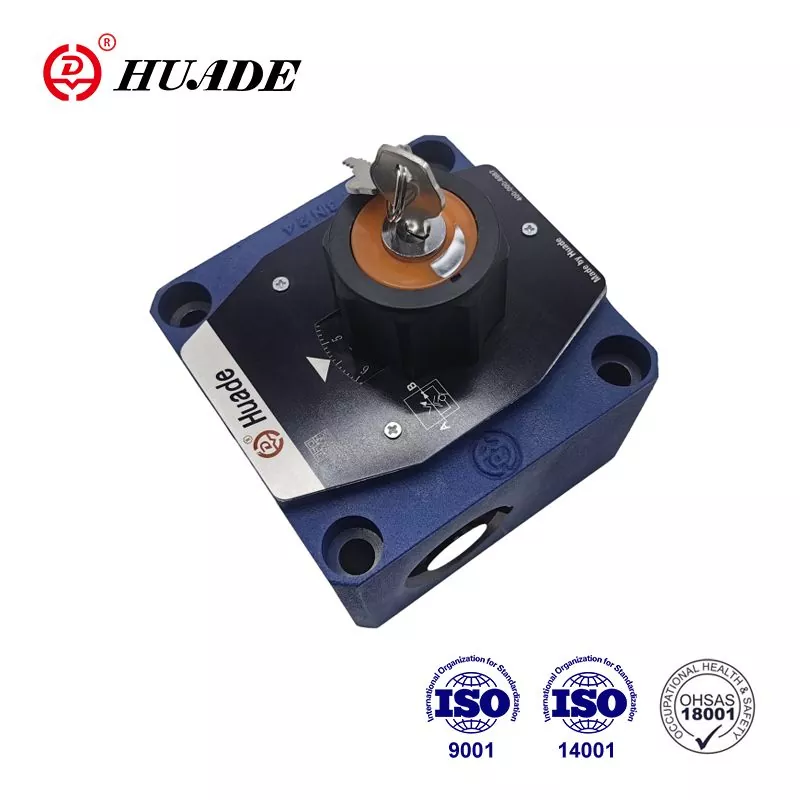

. Núm xoay có thể khóa với thang đo

► Hoạt động dỡ tải bằng điện từ thông qua van ống định hướng tích hợp

Ứng dụng:

Van giảm áp DB 10 được sử dụng để giới hạn (DB) hoặc giới hạn áp suất điều khiển.

Chức năng, mục đích và ký hiệu của van giảm áp DB 10

Tổng quan

Các loại van áp suất DB là loại van giảm áp vận hành thí điểm.

Van giảm áp (DB) bao gồm chủ yếu là van chính (1) với cụm ống chính (3) và van vận hành thí điểm (2) với bộ phận điều chỉnh áp suất.

Van giảm áp loại DB

Áp suất hiện diện ở cổng A tác động lên ống chính (3). Đồng thời áp lực được tác dụng thông qua các đường điều khiển (6) và (7), được lắp với các lỗ (4) và (5), ở phía lò xo của ống chính (3) và ở quả bóng (8 ) trong van điều khiển trục điều khiển (2). Nếu áp suất ở cổng A vượt quá van đặt ở lò xo (9), quả bóng (8) sẽ mở ra so với lò xo (9).

Tín hiệu cho điều này đến bên trong thông qua các đường điều khiển (10) và (6) từ cổng A. Chất lỏng áp suất ở phía lò xo của ống chính (3) hiện chảy qua đường điều khiển (7), lỗ lỗ (11) ) và bi (8) vào buồng lò xo (12). Ở loại DB...50B/...nó chảy bên trong qua đường điều khiển (13) tới bể chứa, hoặc ở loại DB..50/..Y..bên ngoài qua đường điều khiển (14). Do các lỗ (4) và (5) xảy ra hiện tượng sụt áp ở ống chính (3), kết nối từ cổng A đến cổng B bị mở. Bây giờ chất lỏng áp suất chảy từ cổng A đến cổng B trong khi vẫn duy trì áp suất vận hành đã cài đặt.

Van giảm áp có thể được dỡ tải hoặc chuyển sang áp suất khác (giai đoạn áp suất thứ hai) thông qua cổng "X” (15).

cấu trúc của DB...50B

Ký hiệu của DB...50B

Để ý

1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20 ㎛.

2. Bể phải được niêm phong và phải lắp bộ lọc không khí ở lối vào không khí.

3.Sản phẩm không có tấm phụ khi rời khỏi nhà máy, nếu cần, vui lòng đặt hàng đặc biệt.

4. Vít cố định van phải có cường độ cao (loại 10.9). Vui lòng chọn và sử dụng chúng theo thông số được liệt kê trong sách mẫu.

5. Độ nhám bề mặt liên kết với van yêu cầu độ nhám bề mặt là 0,8.

6. Độ hoàn thiện bề mặt của mảnh ghép được yêu cầu là 0,01/100mm.
