Bơm piston trụclà một trong những Bơm thủy lực tinh vi và hiệu quả trong các ứng dụng công nghiệp hiện đại. Từ thiết bị xây dựng và hệ thống máy bay đến máy móc sản xuất, Những máy bơm này cung cấp năng lượng chất lỏng áp suất cao cần thiết cho yêu cầu hoạt động. Nhưng chính xác làm thế nào để những điều kỳ diệu về kỹ thuật này chuyển đổi cơ học Năng lượng vào áp suất thủy lực? Hãy đi sâu vào thế giới hấp dẫn của Bơm piston Axial và khám phá hoạt động bên trong của chúng.
Hiểu những điều cơ bản
Một máy bơm piston trục là dương tính Bơm thủy lực dịch chuyển sử dụng piston được sắp xếp theo mẫu tròn xung quanh một trục trung tâm. Không giống như máy bơm piston xuyên tâm nơi piston di chuyển vuông góc với trục truyền động, bơm piston trục có pít -tông di chuyển Song song với trục trục. Cấu hình độc đáo này cho phép thiết kế nhỏ gọn trong khi cung cấp các đặc điểm hiệu suất đặc biệt.
Nguyên tắc cơ bản đằng sau tất cả các trục Máy bơm piston tương đối đơn giản: vì piston đáp lại trong xi lanh, họ tạo ra chu kỳ hút và xả xen kẽ. Trong thời gian Đột quỵ, pít -tông vẽ chất lỏng vào các buồng xi lanh. Trong thời gian Đột quỵ nén, chúng buộc chất lỏng ra ở áp suất cao. Sự phối hợp Chuyển động của nhiều pít -tông đảm bảo lưu lượng chất lỏng liên tục, mịn.
Các thành phần và kiến trúc cốt lõi
Trái tim của một máy bơm piston trục bao gồm của một số thành phần quan trọng làm việc trong sự hài hòa hoàn hảo. Khối xi lanh, hoặc thùng, chứa nhiều pít -tông được sắp xếp theo mô hình tròn chính xác. Thông thường, các máy bơm này có tính năng từ 5 đến 11 piston, với 7 hoặc 9 là hầu hết chung cho sự cân bằng tối ưu giữa độ mịn dòng chảy và độ phức tạp cơ học.
Mỗi piston kết nối với một miếng dép thông qua một kết nối chung bóng. Sự sắp xếp này cho phép piston tuân theo Chuyển động góc trong khi duy trì niêm phong thích hợp trong xi lanh của nó. Các miếng đệm dép đi vào một tấm swash (trong thiết kế tấm swash) hoặc vòng cam (Trong các thiết kế trục uốn cong), chuyển đổi chuyển động quay của trục ổ đĩa vào chuyển động đối ứng cần thiết cho hành động bơm.
Tấm van đóng vai trò là thời gian của máy bơm cơ chế, có các cổng đầu vào và đầu ra được định vị chính xác với các buồng xi lanh vào đúng thời điểm. Độ chính xác cao Sản xuất đảm bảo thời gian hoàn hảo giữa vị trí piston và cổng căn chỉnh, tối đa hóa hiệu quả thể tích trong khi giảm thiểu áp suất xung.
Hai biến thể thiết kế chính
Máy bơm piston trục có hai Cấu hình, mỗi cấu hình có các nguyên tắc và ứng dụng hoạt động riêng biệt.
Thiết kế tấm swash
Thiết kế tấm swash đại diện cho nhiều nhất Cấu hình bơm piston trục thông thường. Trong sự sắp xếp này, pistons vẫn Song song với trục ổ đĩa trong khi miếng đệm dép của họ tiếp xúc đĩa. Khi khối xi lanh quay với trục truyền động, mỗi pít -tông theo sau Một mô hình chuyển động hình sin được xác định bởi góc tấm swash.
Khi piston di chuyển ra khỏi swash tấm, nó tạo ra lực hút thu hút chất lỏng qua cổng đầu vào vào buồng xi lanh. Khi vòng quay tiếp tục và piston đến gần Tấm, nén xảy ra, buộc chất lỏng qua cổng đầu ra ở mức cao áp lực. Góc tấm swash trực tiếp xác định chiều dài đột quỵ piston, và trong các máy bơm dịch chuyển thay đổi, góc này có thể được điều chỉnh để điều khiển luồng tỷ lệ.

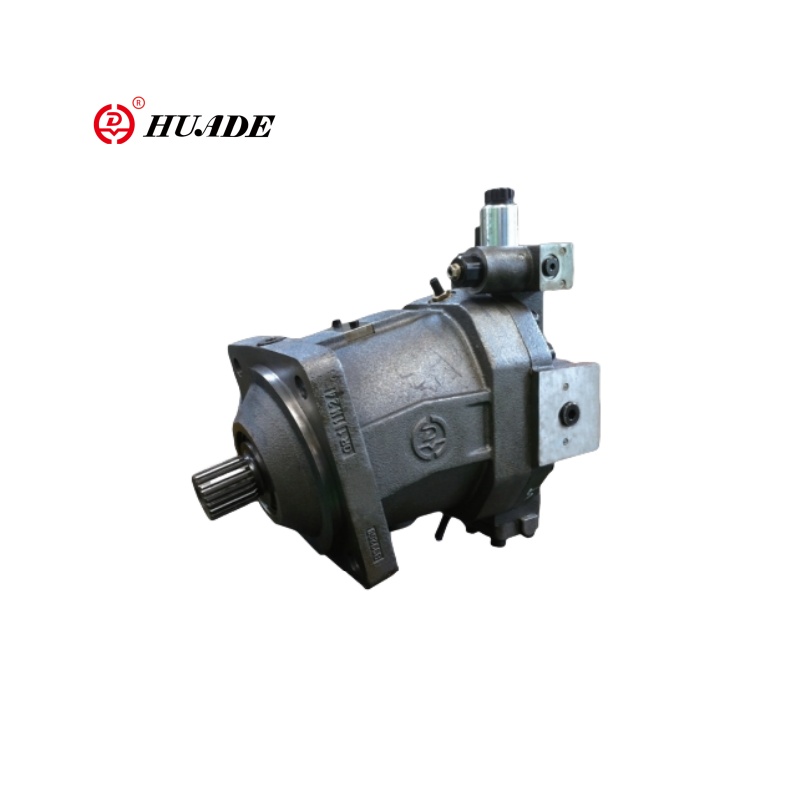

Thiết kế trục uốn cong
Bơm trục uốn cong có tính năng phức tạp hơn nhưng có khả năng cấu hình hiệu quả hơn. Ở đây, khối xi lanh nằm ở một góc (thường là 15 đến 30 độ) so với trục truyền động. Pistons kết nối trực tiếp vào mặt bích ổ đĩa qua các khớp phổ quát hoặc kết nối hình cầu, Loại bỏ sự cần thiết của miếng đệm và tấm swash.
Thiết kế này cung cấp một số lợi thế, bao gồm áp lực hoạt động cao hơn, hiệu quả tốt hơn ở tốc độ cao và Giảm các bộ phận mặc. Tuy nhiên, sự phức tạp cơ học tăng lên Những máy bơm này đắt hơn và đầy thách thức để sản xuất, hạn chế việc sử dụng của chúng đến các ứng dụng hiệu suất cao chuyên biệt.
Chu kỳ bơm giải thích
Hiểu chu kỳ bơm hoàn chỉnh tiết lộ cách bơm piston trục đạt được hiệu suất ấn tượng của chúng đặc trưng. Mỗi piston trải qua bốn giai đoạn riêng biệt trong mỗi Cuộc cách mạng của trục ổ đĩa.
Trong giai đoạn hút, piston di chuyển cách xa tấm van (trong thiết kế tấm swash) hoặc theo trục uốn cong Hình học để tăng thể tích xi lanh. Buồng xi lanh kết nối với Cổng đầu vào, tạo ra một chênh lệch áp suất thu hút chất lỏng vào buồng. Thiết kế đầu vào thích hợp đảm bảo cung cấp chất lỏng đầy đủ mà không cần xâm thực, ngay cả tại tốc độ hoạt động cao.
Giai đoạn nén bắt đầu khi tiếp tục Xoay di chuyển pít -tông về phía vị trí đột quỵ tối đa. Buồng xi lanh Ngắt kết nối khỏi cổng đầu vào và bắt đầu kết nối với cổng đầu ra. Dịch Nén bắt đầu dần dần, cho phép áp lực xây dựng trơn tru mà không cần Tải trọng sốc đột ngột có thể làm hỏng các thành phần bơm.
Nén đỉnh xảy ra khi piston đạt đến cách tiếp cận gần nhất với tấm van hoặc điểm nén tối đa trong Thiết kế trục uốn cong. Tại thời điểm này, sự phát triển áp suất tối đa xảy ra và buồng xi lanh phù hợp hoàn toàn với cổng đầu ra cho chất lỏng tối ưu phóng điện.
Cuối cùng, giai đoạn xuất viện hoàn thành Chu kỳ khi piston bắt đầu đột quỵ trở lại. Áp suất dư trong xi lanh lực lượng buồng còn lại chất lỏng qua cổng đầu ra, trong khi buồng Dần dần ngắt kết nối khỏi ổ cắm và chuẩn bị kết nối lại với đầu vào cho chu kỳ tiếp theo.
Công nghệ dịch chuyển biến
Một trong những tính năng đáng chú ý nhất của nhiều người Bơm piston trục là khả năng thay đổi dịch chuyển trong khi vận hành. Cái này Khả năng cung cấp kiểm soát chưa từng có đối với các hệ thống thủy lực, cho phép Điều chỉnh tốc độ dòng chính xác mà không thay đổi tốc độ ổ đĩa hoặc sử dụng điều chỉnh van đó là năng lượng lãng phí.
Trong máy bơm tấm swash thay đổi, servo Các cơ chế điều chỉnh góc tấm swash dựa trên nhu cầu hệ thống hoặc nhà điều hành đầu vào. Tăng góc làm tăng chiều dài đột quỵ piston và bơm Chuyển vị, trong khi giảm góc làm giảm đầu ra dòng chảy. Một số nâng cao các hệ thống thậm chí có thể đảo ngược góc độ swash, tạo ra các máy bơm có thể hoạt động như động cơ hoặc cung cấp khả năng dòng chảy ngược.
Các hệ thống điều khiển cho biến Máy bơm dịch chuyển từ điều chỉnh thủ công đơn giản đến tinh vi Hệ thống phản hồi điện tử. Điều khiển bù áp lực tự động điều chỉnh sự dịch chuyển để duy trì áp lực liên tục bất kể nhu cầu dòng chảy, trong khi Hệ thống cảm biến tải tối ưu hóa mức tiêu thụ năng lượng bằng cách khớp đầu ra bơm với Yêu cầu hệ thống thực tế.
Đặc điểm hiệu suất và Ứng dụng
Bơm piston Axial Excel trong các ứng dụng Yêu cầu áp lực cao, kiểm soát chính xác và hoạt động đáng tin cậy. Điển hình của họ áp lực hoạt động dao động từ 1.000 đến 10.000 psi trở lên, với một số Thiết kế chuyên dụng có khả năng vượt quá 15.000 psi. Tỷ lệ dòng chảy khác nhau đáng kể dựa trên sự dịch chuyển và tốc độ, từ một vài gallon mỗi phút Ứng dụng chính xác cho hàng trăm gallon mỗi phút trong các hệ thống công nghiệp.
Hiệu quả của trục được thiết kế tốt Máy bơm piston thường vượt quá 90%, khiến chúng trở nên lý tưởng cho thiết bị di động nơi tiêu thụ nhiên liệu ảnh hưởng trực tiếp đến chi phí vận hành. Kích thước nhỏ gọn của chúng Liên quan đến khả năng đầu ra làm cho chúng đặc biệt có giá trị trong máy bay Thủy lực, trong đó các hạn chế về trọng lượng và không gian là rất quan trọng.
Thiết bị xây dựng có lẽ Khu vực ứng dụng lớn nhất, nơi những máy bơm này cung cấp năng lượng cho mọi thứ từ máy xúc Booms to Sum Subldozer. Khả năng dịch chuyển biến cho phép người vận hành kiểm soát chính xác việc thực hiện chuyển động trong khi duy trì tối ưu Hiệu quả động cơ qua các điều kiện tải khác nhau.
Việc duy trì và cân nhắc tuổi thọ
Bảo trì đúng cách là rất quan trọng đối với Tối đa hóa tuổi thọ và hiệu suất của bơm piston. Sản xuất chính xác và dung sai chặt chẽ cần thiết cho hoạt động tối ưu làm cho các máy bơm này nhạy cảm để ô nhiễm và điều kiện chất lỏng không đúng. Lọc chất lượng cao, Phân tích chất lỏng thường xuyên và tuân thủ các thông số kỹ thuật của nhà sản xuất cho Loại chất lỏng thủy lực và mức độ sạch là rất cần thiết.
Các mẫu mặc thành phần trong pít -tông trục Bơm có thể dự đoán được và có thể quản lý với bảo trì thích hợp. Miếng đệm dép và tấm swash trong thiết kế tấm swash trải nghiệm tỷ lệ hao mòn cao nhất do Liên hệ trượt của họ dưới tải cao. Lớp phủ và vật liệu hiện đại có Cuộc sống thành phần mở rộng đáng kể, nhưng kiểm tra thường xuyên và kịp thời Thay thế vẫn còn quan trọng.
Các hệ thống điều khiển tinh vi trong Bơm dịch chuyển biến đổi đòi hỏi thêm sự chú ý đến điện tử linh kiện và van servo sạch. Hiệu chuẩn và hệ thống thường xuyên Chẩn đoán giúp đảm bảo hiệu suất tối ưu và ngăn ngừa thất bại tốn kém.
