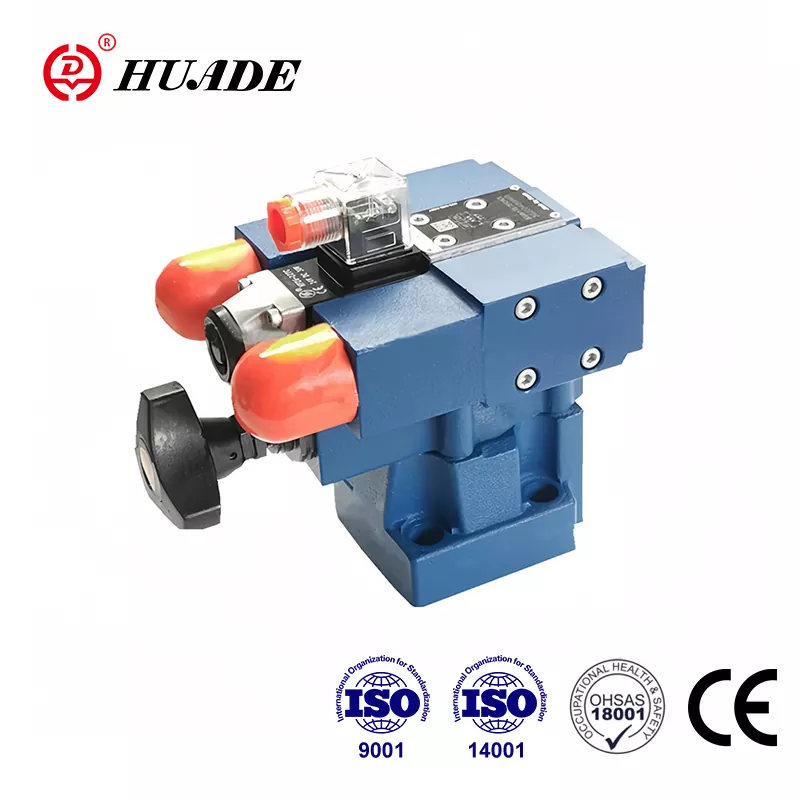

Van giảm áp DB3U

Huade Thủy lực chú ý nhiều hơn đến tính thực tiễn của sản phẩm. Van giảm áp DB3U có khả năng cạnh tranh với các sản phẩm nổi tiếng với chất lượng tốt và giá thành thấp hơn. Huade Thủy lực đã giới thiệu công nghệ tiên tiến của Rexroth do hai bên hợp tác lâu dài với Rexroth. Là thương hiệu hàng đầu trong ngành thủy lực của Trung Quốc, van giảm áp Huade® giành được sự công nhận rộng rãi trên thị trường và sự tin tưởng của người dùng. Tất cả các chi nhánh của doanh nghiệp đều đã thông qua ISO9001, ISO14001 và OH SAS18001. Các sản phẩm hàng đầu của Huade® đã nhận được chứng chỉ CCS (Hiệp hội phân loại Trung Quốc) và được sử dụng rộng rãi trong ngành hàng hải.

Thông số sản phẩm Van giảm áp DB3U

Tính năng sản phẩm và ứng dụng của van giảm áp DB3U

Đặc trưng:

► Gắn tấm phụ

► Kết nối ren

► Lắp đặt trong các ống đa tạp

▶ 3 yếu tố điều chỉnh:

. Núm xoay

. Vít có hình lục giác bên trong và nắp bảo vệ

. Núm xoay có thang đo

▶ Điều khiển vận hành bằng điện từ thông qua van định hướng gắn trên

Ứng dụng:

Van giảm áp DB3U được sử dụng để hạn chế áp suất vận hành.

Mục Và Ký Hiệu Van Giảm Áp DB3U

Các loại van áp suất DB3U là van giảm áp vận hành thí điểm. Chúng có thể được chuyển sang trạng thái khác nhau (2 hoặc 3 giai đoạn áp suất) bằng cách kích hoạt các cuộn dây điện từ.

Van giảm áp bao gồm chủ yếu là van chính. 4/3,4/1-Van điều khiển hướng (loại WE5...) và 3 van điều khiển.

Trong điều kiện không có điện, áp suất ở cổng A được đặt bằng van điều khiển (7).

Áp suất hiện diện ở cổng A tác động lên ống chính (1). Đồng thời áp lực được tác động thông qua các đường điều khiển (12) và (4), được lắp với các lỗ (2) và (3), ở phía lò xo của ống chính (1) và ở con rối (6 ) trong van điều khiển trục điều khiển (7). Nếu áp suất ở   cổng A vượt quá giá trị được đặt ở lò xo (8), thì con rối sẽ

(6) mở ngược lại với lò xo (8).

Tín hiệu cho việc này đến bên trong thông qua các đường điều khiển (12) và (4) từ cổng A. Chất lỏng áp suất ở phía lò xo của ống chính (1) hiện chảy qua đường điều khiển (3), con rối (6) vào buồng lò xo(9). Trong loại DB3U...30/..., nó chảy bên trong qua đường điều khiển (10) tới bể chứa, hoặc trong loại DB3U..30/..Y.., ra bên ngoài qua cổng Y. Do các lỗ ( 2) và (3) xảy ra hiện tượng sụt áp ở ống chính (1), kết nối từ cổng A đến cổng B đang mở. Bây giờ chất lỏng áp suất chảy từ cổng A đến cổng B trong khi vẫn duy trì áp suất vận hành của van.

Khi điện từ “a” được cấp điện:  Áp suất ở cổng A được đặt bởi van thí điểm II.

Khi điện từ “b” được cấp điện:  Áp suất ở cổng A được đặt bởi van điều khiển I.

Áp suất cài đặt của van điều khiển (7) phải cao hơn áp suất cài đặt của trục điều khiển I và II.

Gõ DB2U

Van áp suất loại DB2U chủ yếu bao gồm một van điều khiển hướng (Loại WE5...) và ba van thí điểm, chức năng của van này về cơ bản giống như loại van DB3U.

Cấu tạo van giảm áp DB3U

Biểu tượng
