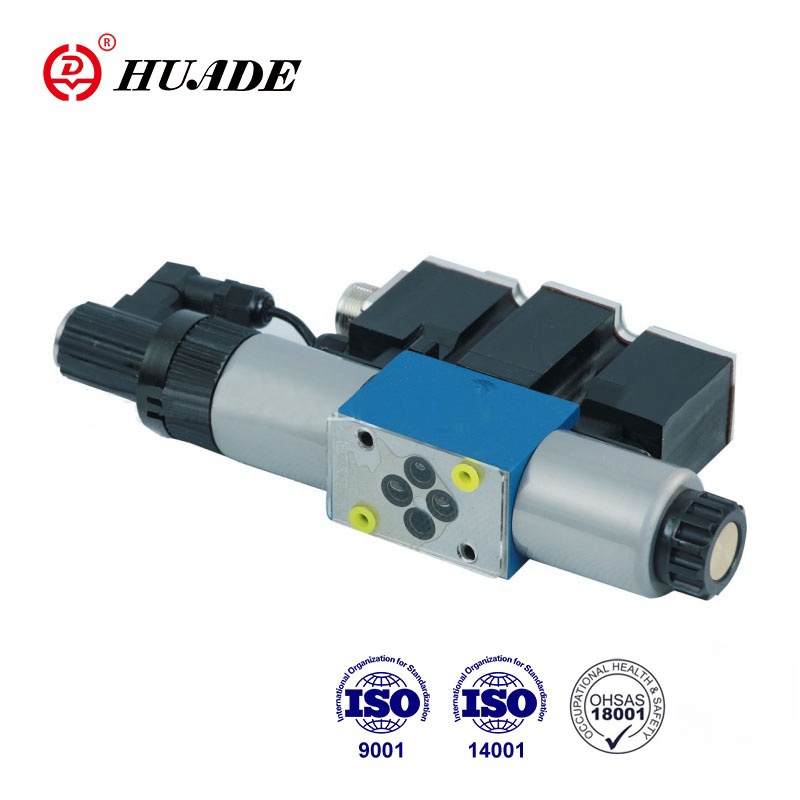

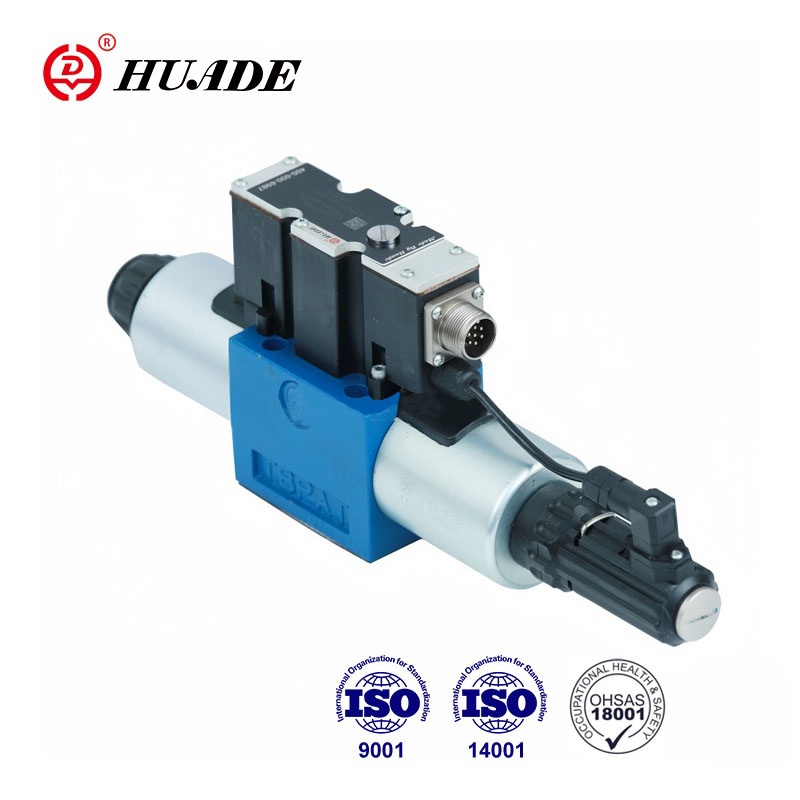

Van 4wree-2x này là một van định hướng tỷ lệ tác động trực tiếp được vận hành bởi một điện từ tỷ lệ để kiểm soát dòng chảy và hướng dòng chảy của chất lỏng thủy lực. Việc điều khiển của điện từ có thể đạt được thông qua bộ khuếch đại tích hợp. Hiệu suất sản phẩm tương thích với sê-ri 4Wree-2x của Rexroth.
| Thủy lực | |||
| Kích cỡ | 6 | 10 | |
| Áp lực hoạt động | Cổng A 、 P 、 b | 31.5 | 31.5 |
| Cổng t | 21 | 21 | |
| Lưu lượng danh nghĩa qvnom tại △ p = 1MPa (l/phút) | 8、16、32 | 25、50、75 | |
| Tối đa. dòng chảy cho phép (L/phút) | 80 | 180 | |
| Mức độ ô nhiễm (μM) | ≤20 (Đề xuất 10) | ||
| Độ trễ (%) | ≤0.1 | ||
| Nhịp đảo ngược (%) | ≤0,05 | ||
| Độ nhạy phản hồi (%) | ≤0,05 | ||
| Chất lỏng áp suất | Dầu khoáng, este phốt phát | ||
| Độ nhớt Phạm vi MM2/s | 20 đến 380 | ||
| Phạm vi nhiệt độ xung quanh (℃) | 4wre | -20 đến +70 | |
| 4wree | -20 đến +50 | ||
| Trọng lượng (kg) | 4wre | 2.2 | 6.3 |
| 4wree | 2.4 | 6.5 | |
| Điện (Điện tử tích hợp) | |||
| Kích cỡ | 6 | 10 | |
| Loại nguồn cung | DC | DC | |
| Điện áp danh nghĩa (V) | 24 | ||
| Dòng điện danh nghĩa của điện từ (A) | 2.5 | ||
| Điện trở cuộn điện từ () | Điện trở cuộn ở 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Nhiệm vụ | 100% | ||
| Nhiệt độ tối đa. | đến 150 | ||
| Cách nhiệt cho DIN40050 | IP65 | ||
| Dữ liệu kỹ thuật của bộ khuếch đại liên quan | |||
| Bộ khuếch đại liên kết | 4wre | HD-VT-VRPA2 -.- 1X/ | HD-VT-VRPA2 -.- 1X/ |
| 4wree | HD-VT-4wree6-2x | HD-VT-4wree10-2x | |
| Cung cấp điện áp | Điện áp danh nghĩa VDC | 24 | |
| Giá trị giới hạn thấp hơn v | 19.4 | ||
| Giá trị giới hạn trên v | 35 | ||
| Công suất khuếch đại | Imax a | <2 | |
| Impulse hiện tại a | 3 | ||
Đặc trưng:
▶ Van định hướng theo tỷ lệ được kiểm soát trực tiếp để điều khiển hướng và độ lớn của dòng chảy
▶ Để gắn tấm con
▶ Phản hồi vị trí điện
▶ Đo đầu điều khiển trung tâm mùa xuân
▶ Loại 4WREE, Điện tử van tích hợp với giao diện A1 hoặc F1
▶ Active là bằng các solenoids theo tỷ lệ với sợi trung tâm và cuộn dây có thể tháo rời
▶ Van và điều khiển điện tử từ một nguồn
Ứng dụng:
Van tỷ lệ 4WREE-2X có thể được sử dụng trong các lĩnh vực khác nhau như máy công cụ, công nghiệp ánh sáng, luyện kim, khai thác, hàng không vũ trụ, v.v.
Các van định hướng tỷ lệ 4/2 và 4/3 là các thành phần được điều khiển trực tiếp của thiết kế lắp tấm con.
Chúng được vận hành bởi các solenoids theo tỷ lệ với sợi trung tâm và cuộn dây có thể tháo rời. Các solenoids được kiểm soát tùy ý bởi các thiết bị điện tử điều khiển tích hợp.
Mô tả chức năng:
Với các solenoids (5 và 6), khử năng lượng, ống dẫn điều khiển (2) được giữ ở vị trí trung tâm bởi các lò xo nén (3 và 4)
Hoạt động trực tiếp của ống điều khiển (2) bằng cách cung cấp năng lượng cho một trong các solenoids tỷ lệ, ví dụ: Kiểm soát điện từ "B" (6)
→ Chuyển động của ống dẫn điều khiển (2) sang trái theo tỷ lệ với tín hiệu đầu vào điện
→ Kết nối từ P đến A và B đến t thông qua các lỗ như mặt cắt ngang với các đặc điểm dòng chảy tiến triển
Khử năng lượng của điện từ (6)
→ Bộ đệm điều khiển (2) được đưa trở lại vị trí trung tâm thông qua lò xo nén (3)
HD-4WREE ... A-2X
Trong điều kiện khử năng lượng, ống chỉ (2) được giữ ở vị trí trung tâm cơ học bởi các lò xo trở lại điện từ. Điều này, đối với ký hiệu ống chỉ "V", không liên quan đến vị trí trung tâm thủy lực! Khi mạch điều khiển vòng kín của van điện được đóng thì ống được đặt ở vị trí trung tâm thủy lực.
Thiết kế:
Van về cơ bản bao gồm:
• Nhà ở (1) với mặt Mountinq
• Bộ đệm điều khiển (2) với lò xo nén (3 và 4)
• solenoids (5 và 6) với luồng trung tâm
• Đầu dò vị trí (7)
• Điện tử điều khiển tích hợp tùy chọn (8)
• Điều chỉnh điểm không cơ học (9) có thể truy cập thông qua PG 13.5 và điểm không điện có thể truy cập được thông qua PG 7 (10) (loại 4WREE)
Biểu tượng của van định hướng theo tỷ lệ 4wree-2x
