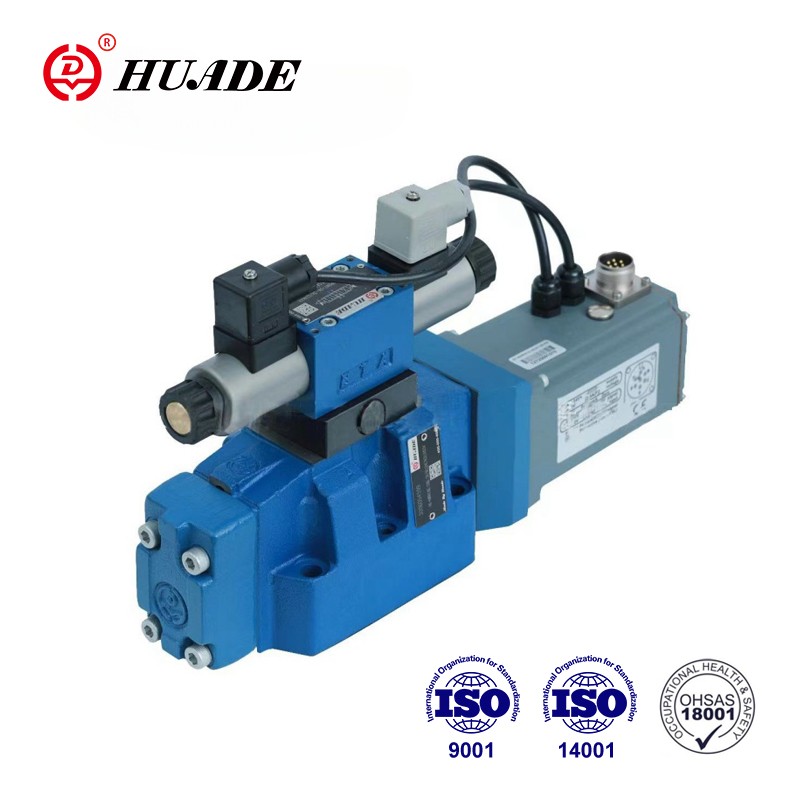

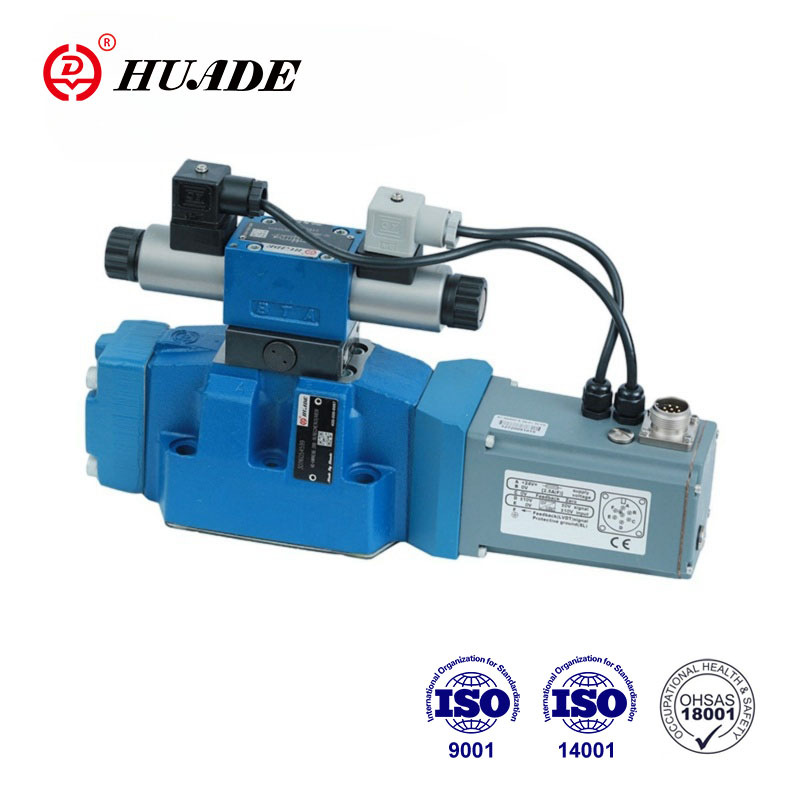

Van loại 4Wrke là van định hướng tỷ lệ 2 giai đoạn. Họ kiểm soát hướng và kích thước dòng chảy. Giai đoạn chính được kiểm soát vị trí để vị trí của ống điều khiển độc lập với các lực lượng dòng chảy trong trường hợp dòng chảy lớn hơn. Sau khi giới thiệu công nghệ và nghiên cứu và phát triển độc lập, các sản phẩm van tỷ lệ thương hiệu Huade có hiệu suất ổn định và chất lượng cao.
| Thủy lực | |||||
| Kích cỡ | 10 | 16 | 25 | 32 | |
| Áp lực hoạt động | Van điều khiển thí điểm (MPA) Cung cấp dầu thí điểm | 2,5 ~ 31,5 | |||
| Van chính, cổng P, A, B (MPA) | 31.5 | 35 | 35 | 35 | |
| Áp suất trở lại (MPA) | Thoát dầu thí điểm, bên ngoài | 31.5 | 25 | 25 | 25 |
| Thoát dầu thí điểm, nội bộ | 1 | ||||
| Cổng y | 1 | ||||
| Lưu lượng danh nghĩa Q ± 10 % tại P = 1MP (L/phút) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Dòng chảy của van chính (tối đa cho phép) (l/phút) | 170 | 460 | 870 | 1600 | |
| Dòng dầu thí điểm tại cổng X hoặc Y với dạng tín hiệu đầu vào từ 0 đến 100 % (L/phút) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Độ trễ (%) | ≤1 | ||||
| Độ nhạy phản hồi (%) | ≤0,5 | ||||
| Lọc chính xác (μM) | ≤20 | ||||
| Chất lỏng áp suất | Dầu khoáng phosphate khoáng chất | ||||
| Độ nhớt trung bình (MM2/s) | 20 ~ 380 | ||||
| Phạm vi nhiệt độ chất lỏng áp suất (℃) | -20 ~ 70 | ||||
| Trọng lượng (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Dữ liệu điện | |
| Bảo vệ van cho DIN 40 050 | IP65 |
| Loại điện áp | DC |
| Loại tín hiệu | Tương tự |
| Sức mạnh, tối đa (w) | 72 (trung bình = 24 W) |
| Kết nối điện | Với phích cắm thành phần để E DIN 43 563-AM6 |
| Đầu nối cắm vào E DIN 43 563-BF6-3 | |
| Kiểm soát thiết bị điện tử | Được tích hợp vào van |
Đặc trưng:
▶ Phi công vận hành van định hướng tỷ lệ 2 giai đoạn với phản hồi vị trí điện của ống chỉ điều khiển chính và thiết bị điện tử tích hợp (OBE);
▶ Kiểm soát hướng dòng chảy và kích thước của một dòng chảy
▶ Hoạt động bằng các điện từ tỷ lệ
▶ Gắn tấm phụ: Mẫu chuyển đổi theo IS0 4401
▶ Bộ đệm điều khiển chính tập trung vào mùa xuân
▶ Phản hồi vị trí điện
▶ Van điều khiển thí điểm: Van định hướng tỷ lệ một giai đoạn
▶ Giai đoạn chính với kiểm soát vị trí
Ứng dụng:
Van định hướng theo tỷ lệ 4WRKE-3X được sử dụng để kiểm soát hướng và dòng chảy.
Các van chủ yếu bao gồm van điều khiển thí điểm (1), vỏ (8), ống dẫn điều khiển chính (7), nắp (5 và 6), lò xo định tâm (4), đầu dò vị trí cảm ứng (9) và van giảm áp (3). Nếu không có tín hiệu đầu vào, ống điều khiển chính (7) sẽ được giữ ở vị trí trung tâm bởi lò xo định tâm (4). Cả sự thay đổi vị trí của bộ đệm điều khiển chính (7) và sự thay đổi giá trị lệnh tại tổng điểm của bộ khuếch đại tạo ra một điện áp vi sai. Trong quá trình so sánh lệnh và giá trị thực tế, độ lệch điều khiển có thể được xác định thông qua các thiết bị điện tử và điện từ theo tỷ lệ của van điều khiển thí điểm (1) được cung cấp với dòng điện. Dòng điện gây ra một lực trong điện từ vận hành ống dẫn điều khiển thông qua pít -tông liên tiếp. Dòng chảy đã được giải phóng thông qua các mặt cắt điều khiển gây ra sự điều chỉnh của ống dẫn điều khiển chính. Bộ đệm điều khiển chính (7) với lõi của giá trị potual cảm ứng tương ứng với giá trị lệnh. Trong trạng thái được kiểm soát, ống chỉ điều khiển chính (7) được cân bằng và giữ trong đầu dò vị trí này (9) được gắn vào nó được thay thế cho đến khi vị trí điều khiển. Động cơ đệm điều khiển và thay đổi mở điều khiển theo tỷ lệ với giá trị lệnh. Các thiết bị điện tử điều khiển được tích hợp trong van. Bằng cách điều chỉnh van và thiết bị điện tử, độ lệch trong sản xuất hàng loạt các thiết bị được giữ ở mức thấp. Các dòng xe tăng không được phép chạy trống; Một van tải trước sẽ được cài đặt trong trường hợp điều kiện cài đặt tương ứng (áp suất đối trọng khoảng 0,2 MPa)
Biểu tượng của van định hướng theo tỷ lệ 4WRKE-3X
Gói của Van định hướng theo tỷ lệ 4WRKE-3X
