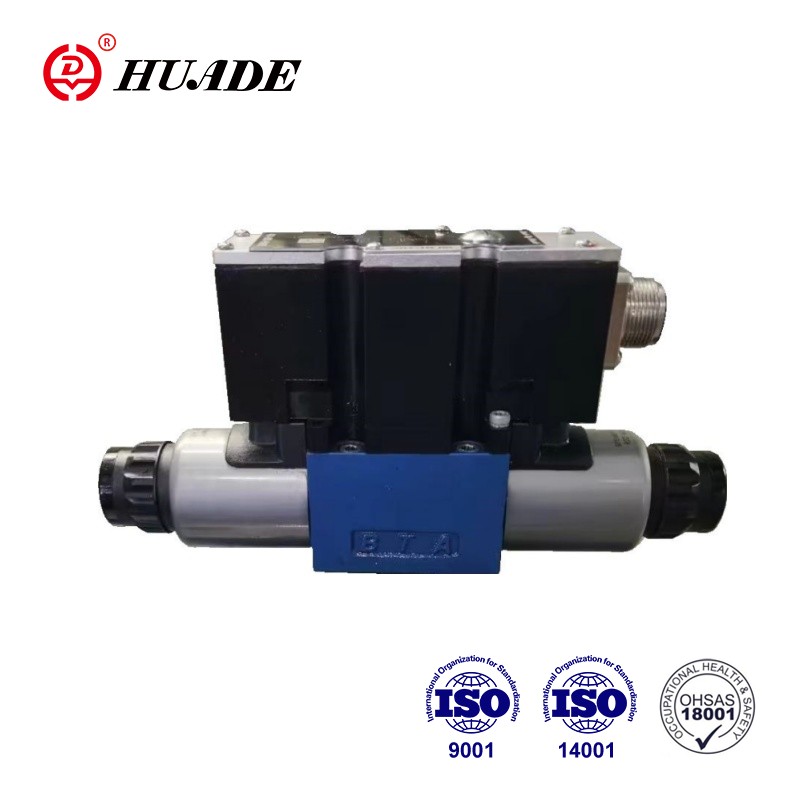

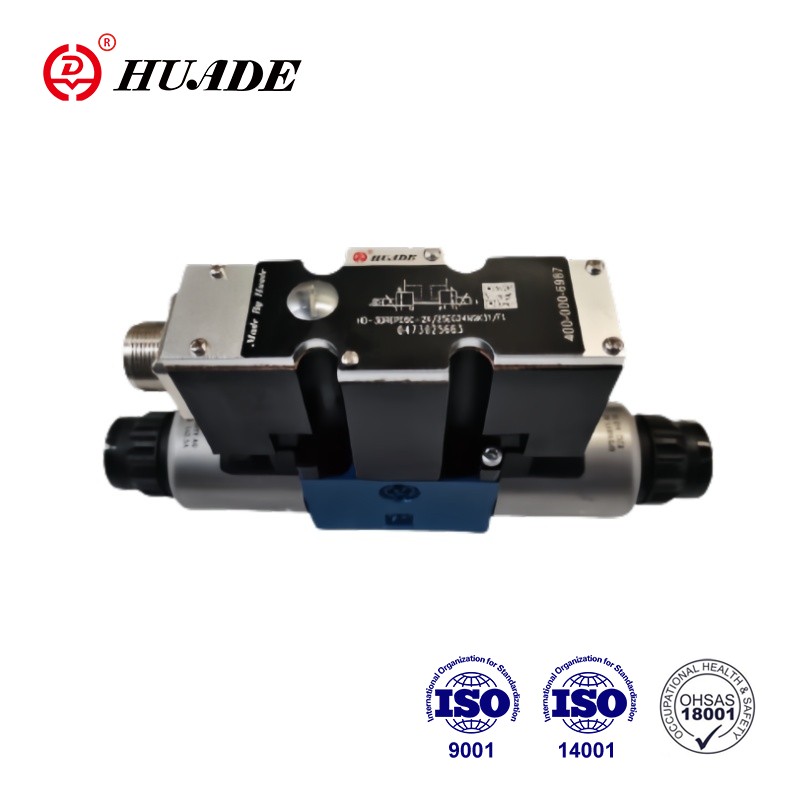

So với van giảm áp suất tỷ lệ 3DREPE6-2X, van giảm áp suất tỷ lệ 3DREPE6E-2X có hình dạng và nguyên tắc tương tự, nhưng sự khác biệt là nó có bộ khuếch đại tích hợp và giao diện A1. Các solenoids được điều khiển tùy chọn thông qua các thiết bị điện tử điều khiển tích hợp. Huade sườn 3DREPE6E-2X và Rexroth sử dụng các tiêu chuẩn chất lượng tương tự. Hiệu suất có thể phù hợp với Rexroth.
| Thủy lực | |||
| Loại van | HD-3DREP | HD-3DREPE | |
| Phạm vi áp suất hoạt động MPA | Cổng p | 2 đến 10 cho giai đoạn áp suất 1.6 | |
| 3 đến 10 cho giai đoạn áp suất 2.5 | |||
| 5 đến 10 cho giai đoạn áp suất 4.5 | |||
| Cổng t | 0 đến 3 | ||
| Max.Flow L/Min | 15 (P = 5MPa) | ||
| Lọc độ mịn (μM) | ≤20 (tốt nhất là 10) | ||
| Độ trễ (%) | ≤5 | ||
| Độ chính xác độ lặp lại (%) | ≤1 | ||
| Độ nhạy phản hồi (%) | ≤0,5 | ||
| Chất lỏng áp suất | Dầu khoáng, hoặc este phốt phát | ||
| Độ nhớt Phạm vi MM2/S | 20 ~ 380 | ||
| Phạm vi nhiệt độ chất lỏng áp suất (℃) | -20 ~+80 | ||
| Trọng lượng (kg) | 2 | 2.2 | |
| Điện | |||
| Dữ liệu điện, điện từ | |||
| Loại van | HD-3DREP | HD-3DREPE | |
| Loại điện áp | DC | DC | |
| Điện áp danh nghĩa (V) | 24 | ||
| Max.Current (a) | 1.5 | 2.5 | |
| Điện trở cuộn điện từ () | Giá trị lạnh ở 20 ℃ | 4.8 | 2 |
| Giá trị tối đa | 7.2 | 3 | |
| Nhiệm vụ (%) | 100 | ||
| Nhiệt độ cuộn ℃ | lên đến 150 | ||
| Sự bảo vệ | IP65 | ||
| Điện, điều khiển điện tử | |||
| Bộ khuếch đại | HD-VT-VSPA2-50-1X/T1 (với thời gian 1Ramp) | Điện tử điều khiển tích hợp | |
| HD-VT-VSPA2-50-1X/T5 (với 5 lần tăng) | |||
| Cung cấp điện áp | Điện áp danh nghĩa VDC | 24 | |
| Giá trị giới hạn thấp hơn v | 19 | ||
| Giá trị giới hạn trên v | 35 | ||
| Tiêu thụ hiện tại | Imax a | 1.8 | |
| Impulse hiện tại a | 4 | ||
Đặc trưng:
▶ Các van tỷ lệ được kiểm soát trực tiếp để kiểm soát áp suất và hướng của dòng chảy
▶ Được kích hoạt thông qua các solenoids tỷ lệ với sợi trung tâm và cuộn dây có thể tháo rời
▶ Ghi đè tay, tùy chọn
▶ Đo đầu điều khiển trung tâm mùa xuân
▶ Nhập HD-3DREPE với các thiết bị điện tử tích hợp, giao diện A1
▶ Điện tử điều khiển bên ngoài cho loại HD-3DREP:
▶ Bộ khuếch đại tương tự Loại HD-VT-VSPA2-50-1X/... ở định dạng Eurocard
▶ Kiểu khuếch đại kỹ thuật số HD-VT-VSPD-1-1X/. .. Trong định dạng Eurocard
▶ Bộ khuếch đại điện loại HD-VT-1118 của thiết kế mô-đun
▶ Van và thiết bị điện tử điều khiển theo tỷ lệ từ một nguồn
Ứng dụng:
Áp suất theo tỷ lệ làm giảm van 3DREP6E-2X được sử dụng rộng rãi trong điều khiển tự động các hệ thống thủy lực trong các ngành công nghiệp khác nhau như công cụ máy móc, công nghiệp ánh sáng, luyện kim, v.v.
Van giảm áp suất 3 chiều Loại 3DREP6-2X ... được kích hoạt trực tiếp bởi các solenoids theo tỷ lệ. Họ chuyển đổi tín hiệu đầu vào điện thành tín hiệu đầu ra áp suất tỷ lệ. Các solenoids theo tỷ lệ là các điện từ DC ướt có thể điều khiển với chỉ trung tâm và cuộn dây có thể tháo rời. Các solenoids được điều khiển tùy chọn thông qua các thiết bị điện tử điều khiển bên ngoài (loại 3DREP-2X) hoặc bằng thiết bị điện tử điều khiển tích hợp (loại 3DREPE-2X).
Van chủ yếu bao gồm: solenoids (5 và 6), vỏ (1), đệm điều khiển (2) với các ống đo áp suất (3 và 4) và điện tử van tích hợp tùy chọn (7).
Với các solenoids (5 và 6) đã khử năng lượng, các ống điều khiển (2) được giữ ở vị trí trung tâm của nó bởi các lò xo nén. Đo đầu điều khiển (2) được kích hoạt trực tiếp khi một trong các solenoids được cung cấp năng lượng.
Ví dụ. Bằng cách cung cấp năng lượng cho điện từ (5): Đo đầu đo áp suất (3) và ống điều khiển (2) di chuyển sang phải theo tỷ lệ với tín hiệu đầu vào điện. Kết nối từ P đến B và A đến T là thông qua các phần mặt cắt ngang với các đặc điểm dòng chảy lũy tiến.
Nên khử năng lượng của điện từ (5): Bộ đệm điều khiển (2) được đưa trở lại vị trí trung tâm của nó bởi các lò xo nén. Ở vị trí giữa, các kết nối A và B đến T được mở, do đó chất lỏng áp suất có thể tự do chảy vào bể. Một ghi đè bàn tay tùy chọn (9 hoặc 10), có thể di chuyển bộ đệm điều khiển (2) mà không cung cấp năng lượng cho điện từ.
Chức năng của phiên bản này của van vị trí 2 về cơ bản giống như của van có 3 vị trí chuyển đổi.
Tuy nhiên, các van vị trí 2 chỉ được trang bị điện từ 5 hoặc 6. Một phích cắm (11) được trang bị thay cho điện từ thứ hai
Biểu tượng của áp suất tỷ lệ giảm van 3DREP6E-2X
Được sử dụng cùng với các van tỷ lệ khác
Gói van kết hợp
