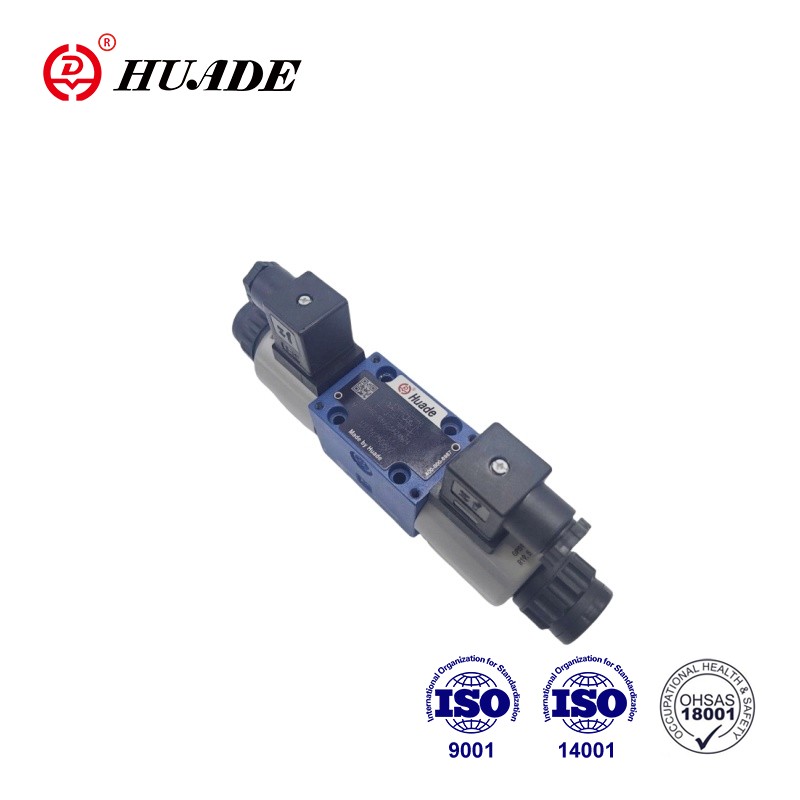

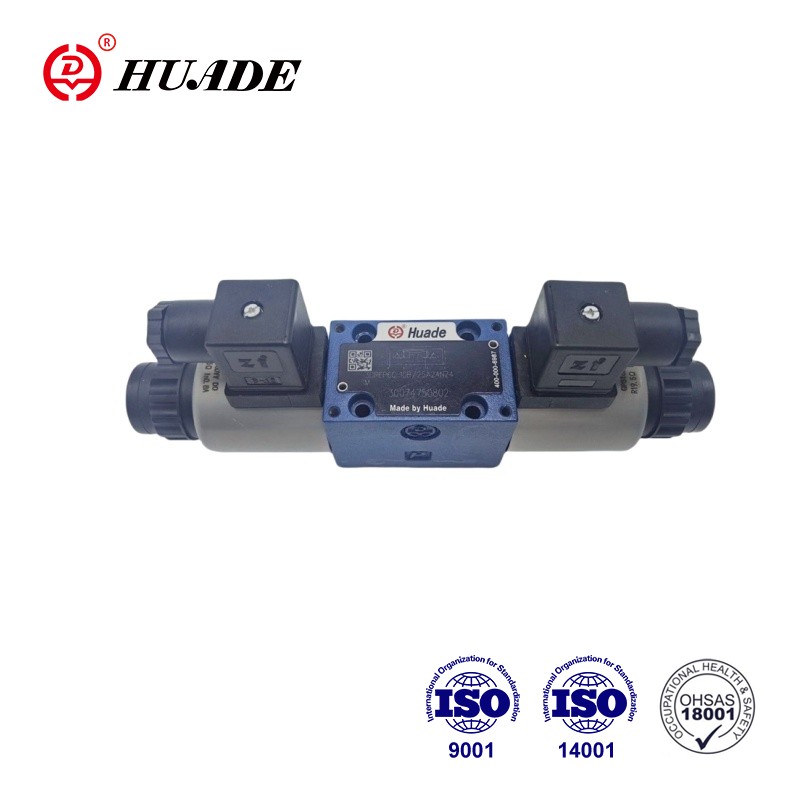

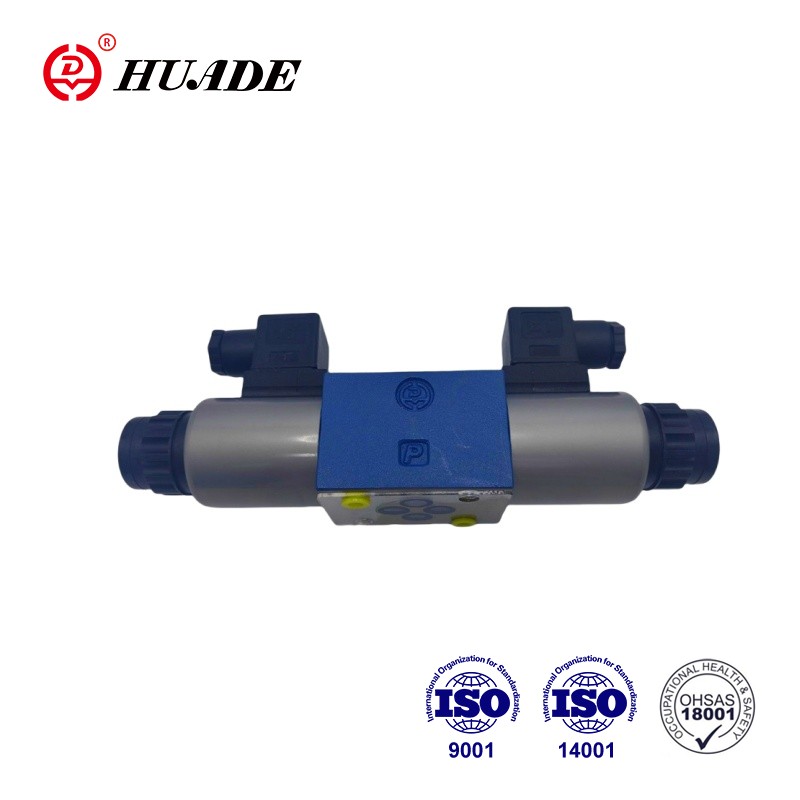

Van giảm áp tỷ lệ ba chiều 3DREP 6A có thể điều chỉnh chính xác áp suất đầu ra theo sự thay đổi của tín hiệu đầu vào để đáp ứng yêu cầu áp suất trong quá trình sản xuất. Đồng thời, khả năng hoạt động ổn định của 3DREP 6A cũng đảm bảo tính liên tục và an toàn của quá trình sản xuất.
| thủy lực | ||
| Áp suất vận hành (MPa) | Cảng P | 10,nếu vượt quá 10 thì lắp van loại ZDR6DP..-30B/...vào cổng đầu vào |
| Cảng T | 3 | |
| Lưu lượng tối đa (L/phút) | 15(∆p=5MPa) | |
| Mức độ ô nhiễm (um) | Đề xuất bộ lọc với tỷ lệ duy trì tối thiểu β10 ≥ 75 | |
| Độ trễ (%) | 3 | |
| Độ chính xác lặp lại (%) | 11 | |
| Độ nhạy phản hồi (%) | 11 | |
| Khoảng đảo ngược (%) | 11 | |
| Chất lỏng áp suất | Dầu khoáng (đối với phốt NBR), este photphat (đối với phốt FPM) | |
| Phạm vi độ nhớt (mm2/S) | 2,8 đến 380 | |
| Phạm vi nhiệt độ chất lỏng áp suất (° C) | -20 đến +70 | |
| Cài đặt | tùy chọn, tốt nhất là nằm ngang | |
| Trọng lượng (kg) | Loại C:2.6;loại A.B:1.5 | |
| Điện, điện từ | ||
| điện áp cung cấp | DC24V | |
| Dòng danh định trên mỗi điện từ (A) | 0.8 | |
| Dòng điện tối đa trên mỗi điện từ (A) | .00,02 | |
| Điện trở cuộn dây điện từ (Ω) | Giá trị lạnh ở 20°C | 19.5 |
| Tối đa. giá trị ấm áp | 28.8 | |
| Trạng thái làm việc | liên tục | |
| Nhiệt độ điều kiện (° C) | ~+50 | |
| Nhiệt độ cuộn dây (° C) | ~+150 | |
| Bảo vệ theo DIN40 050 | IP65 | |
| Kết nối điện | 3DREP | với đầu cắm thành phần vào đầu nối plug-in DIN43650-AM2 với DIN 43 650-AF2/Pg11 |
| 3DREPE | với phích cắm thành phần vào đầu nối plug-in E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Đặc trưng:
►Van tỷ lệ được điều khiển trực tiếp để kiểm soát áp suất và hướng của dòng chảy
►Được kích hoạt thông qua các cuộn dây điện từ tỷ lệ với ren trung tâm và cuộn dây có thể tháo rời
►Ống điều khiển tập trung vào lò xo
Ứng dụng:
Van giảm áp tỷ lệ ba chiều 3DREP 6A được sử dụng rộng rãi trong các lĩnh vực công nghiệp, hệ thống thủy lực cơ khí di động, bàn làm việc và các thiết bị cao cấp khác.
Van giảm áp 3 chiều loại 3DREP 6. được dẫn động trực tiếp bằng các van điện từ tỷ lệ. Chúng chuyển đổi tín hiệu điện đầu vào thành tín hiệu đầu ra áp suất tỷ lệ.
Các Solenoid tỷ lệ là các Solenoid DC pin ướt có thể điều khiển được với ren trung tâm và cuộn dây có thể tháo rời. Các cuộn dây điện từ được điều khiển tùy chọn thông qua thiết bị điện tử điều khiển bên ngoài.
◆Thiết kế:
Van chủ yếu bao gồm:
◆Chức năng:
Khi các cuộn dây điện từ (1 và 2) không được cấp điện, ống điều khiển (5) được giữ ở vị trí trung tâm bằng lò xo nén.
Ống điều khiển (2) được kích hoạt trực tiếp khi một trong các cuộn dây điện từ được cấp điện.
Ví dụ. bằng cách cung cấp năng lượng cho điện từ "a" (1)
→ Ống đo áp suất (5) và ống điều khiển (4) di chuyển sang phải theo tỷ lệ tín hiệu điện đầu vào.
→Kết nối từ P đến B và A đến T thông qua mặt cắt dạng lỗ có đặc tính dòng chảy lũy tiến
◆Ngắt điện của điện từ (1)
→ Ống điều khiển (4) được đưa về vị trí trung tâm bằng lò xo nén
Ở vị trí giữa, các kết nối A và B với T mở, do đó chất lỏng áp suất có thể chảy tự do vào bể. Một tay điều khiển tùy chọn giúp có thể di chuyển ống điều khiển (4) mà không cần cấp điện cho bộ điện từ.
●Chú ý!
Việc sử dụng thao tác ghi đè bằng tay ngoài ý muốn có thể khiến máy di chuyển không kiểm soát được!
Ký hiệu Van giảm áp tỷ lệ 3DREP 6A
