Van giảm áp suất theo tỷ lệ

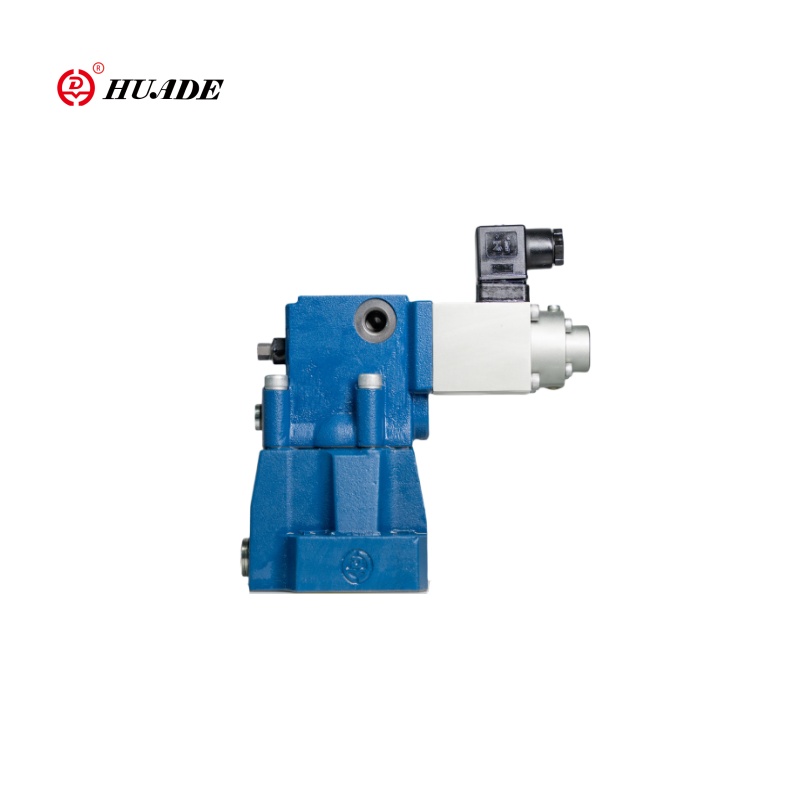

Các loại giảm áp suất theo tỷ lệ Huade DRE là van giảm áp lực vận hành phi công. Chúng được sử dụng để giảm áp lực làm việc.

Van giảm áp suất theo tỷ lệ về cơ bản bao gồm van thí điểm (1) với điện từ tỷ lệ (2) van chính (3) với cụm ống chính (4), cũng như van kiểm tra tùy chọn (5).

Thông số sản phẩm của van giảm áp suất tỷ lệ

Tính năng sản phẩm và ứng dụng van giảm áp suất theo tỷ lệ

Đặc trưng:

▶ Bảo vệ áp dụng tối đa tùy chọn

▶ Van kiểm tra tùy chọn giữa a và b

▶ Van được sử dụng để giảm áp suất làm việc

▶ Để gắn tấm con

▶ Valve và thiết bị điện tử từ một người Scurce

Ứng dụng:

 Van giảm áp suất theo tỷ lệ DRE/DREM có cấu trúc đơn giản, lắp đặt và gỡ lỗi thuận tiện, khả năng dòng chảy mạnh, mất áp suất nhỏ, độ lặp lại tốt và tuyến tính, và phù hợp cho các dịp có lưu lượng hệ thống lớn. Nó được sử dụng rộng rãi trong các công cụ máy móc, ngành công nghiệp ánh sáng, luyện kim, đóng tàu, kỹ thuật, khai thác, hàng không vũ trụ và các lĩnh vực khác.

Chức năng và đặc điểm của van của áp suất tỷ lệ làm giảm van

Loại dre ...

Cài đặt của áp suất trong cổng A phụ thuộc vào điện áp có ở các điện từ tỷ lệ (2).

Khi nghỉ ngơi, không có áp lực trong cổng B, lò xo giữ ống chính (4) ở vị trí bắt đầu. Do đó, kết nối từ B đến A là một bước nhảy khởi động là do đó tránh được.

Áp lực trong cổng A hành vi thông qua kết nối trên khu vực của ống chính.

Dầu thí điểm được lấy từ Cảng A (NS 10) hoặc Cảng B (NS 20,30) và truyền qua kết nối với bộ điều khiển dòng chảy không đổi, giữ lưu lượng dầu phi công không đổi độc lập với các mức giảm áp suất giữa các cổng A và B. từ bộ điều khiển dòng chảy của Pilot vào buồng lò xo.

Áp suất cần thiết trong cổng A được xác định tại bộ khuếch đại có liên quan.

Biểu tượng của van giảm áp suất theo tỷ lệ
