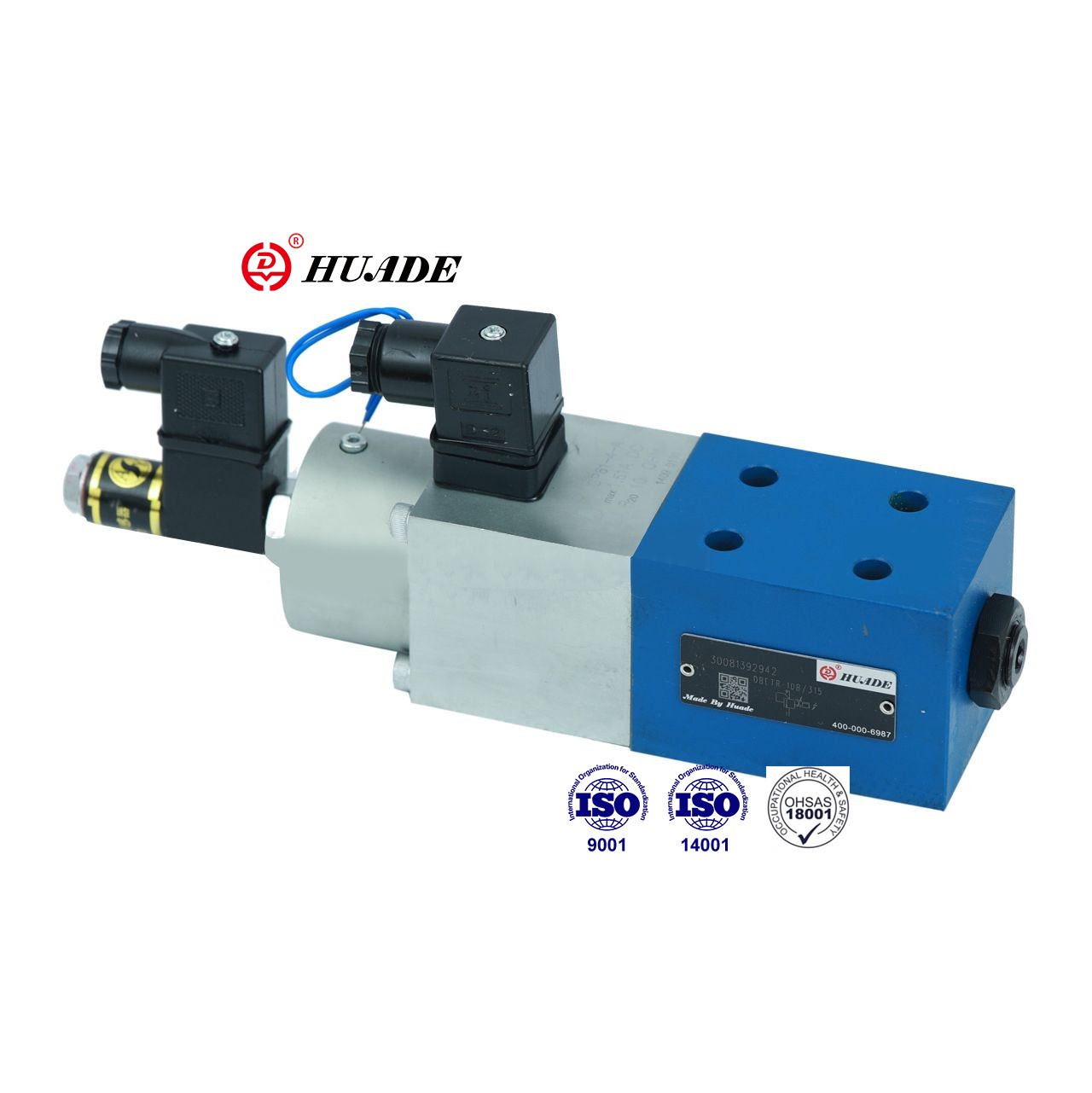

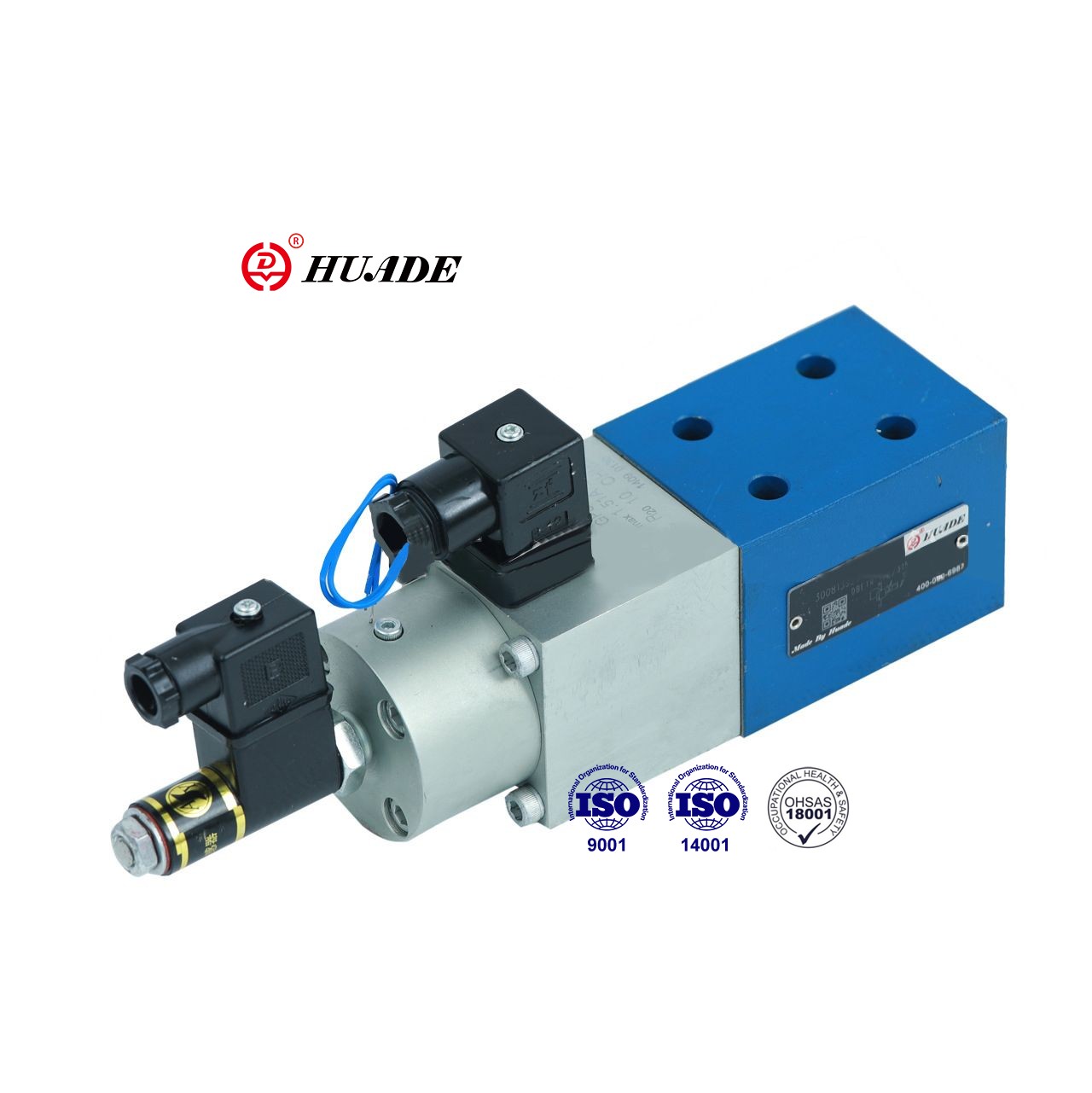

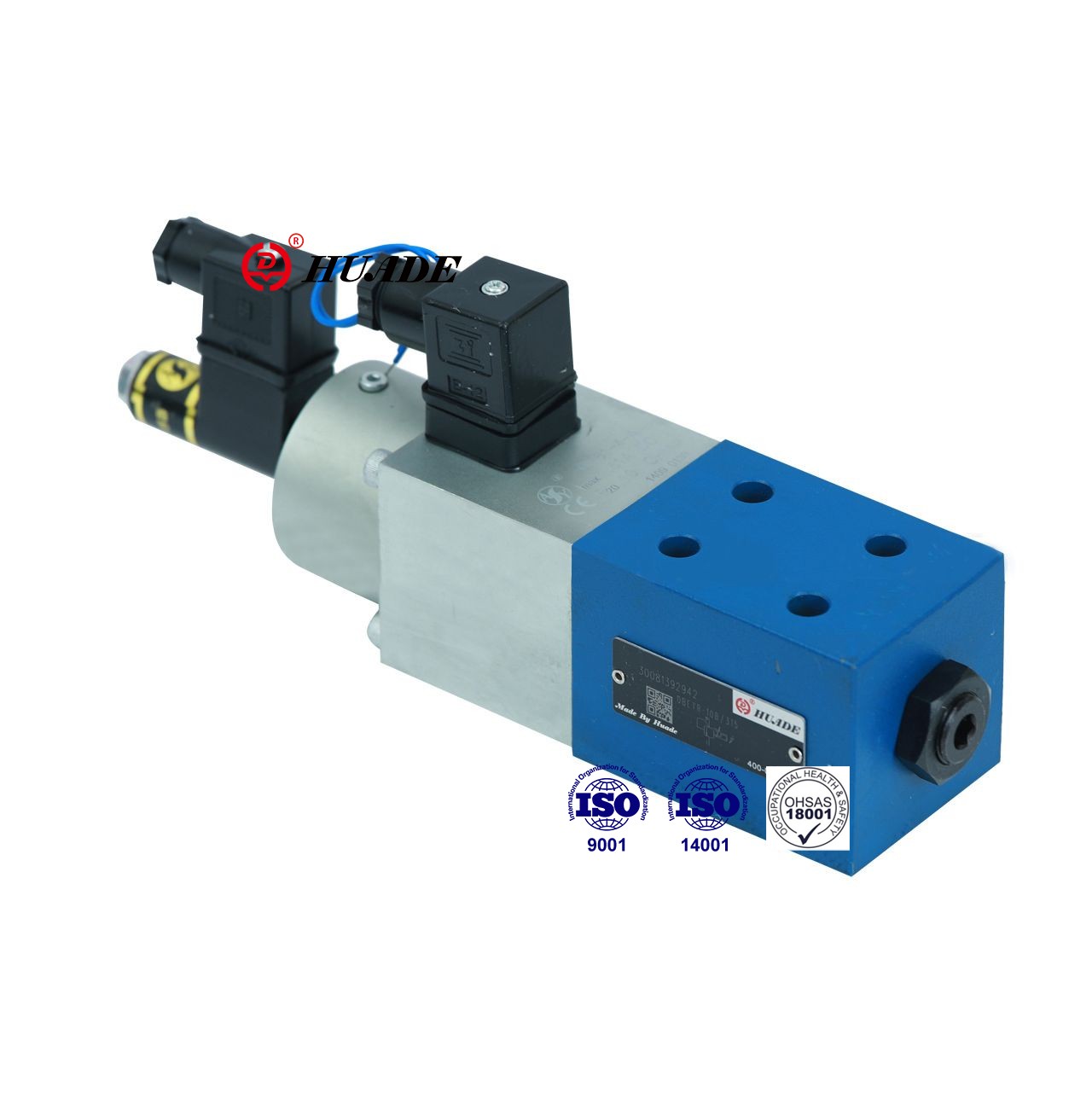

Van giảm áp theo tỷ lệ này DBetr điều chỉnh áp suất tỷ lệ với giá trị lệnh điện. Van DBTR được sử dụng rộng rãi trong các hệ thống kín với áp suất hệ thống điều khiển từ xa. Các van DBetr Huade sử dụng các tiêu chuẩn tương tự như các sản phẩm Rexroth. Van áp suất tỷ lệ này DBETR có thể thay thế các sản phẩm trong cùng một loạt và giá tương đối phải chăng.
| Thủy lực | |||
| Tối đa. Áp lực có thể giải quyết (MPA) | Giai đoạn áp suất 2,5 MPa | 2.5 | |
| Giai đoạn áp suất 8.0 MPa | 8 | ||
| Giai đoạn áp lực 18.0 MPa | 18 | ||
| Giai đoạn áp suất 31,5 MPa | 31.5 | ||
| Tối thiểu. Áp lực có thể giải quyết (MPA) | (xem các đường cong đặc trưng) | ||
| Áp lực hoạt động tối đa (MPA) | Cổng T (với điều chỉnh áp lực) | 0.2 | |
| Cổng T (không điều chỉnh áp suất) | 10 | ||
| Cổng p | 31.5 | ||
| Max.Flow (L/Min) | Giai đoạn áp lực 25 | 10 | |
| Giai đoạn áp suất 80 | 3 | ||
| Giai đoạn áp lực 180 | 3 | ||
| Giai đoạn áp lực 315 | 2 | ||
| Mức độ ô nhiễm (μM) | ≤20 (Khuyến nghị 10) | ||
| Độ trễ (%) | <1 của Max. áp lực giải quyết | ||
| Độ lặp lại (%) | <0,5 của áp suất tối đa. | ||
| Tuyến tính (%) | 180; Giai đoạn áp lực từ 3 đến 18 MPa | ≤ 1,5 của áp suất tối đa. | |
| 315; Giai đoạn áp lực từ 6 đến 31,5MPa | |||
| Biến thể điển hình (%) | Van | ± 3 của tối đa. áp lực giải quyết | |
| Điều khiển điện | 0,5 | ||
| Bước phản hồi bước 0 đến 100% (MS) | Thời gian trả lời (PMIN-PMAX) | Thời gian trả lời (PMAX-PMIN) | |
| Giai đoạn áp suất 2.5 và 18MPa 0 đến 100 | 100 | 50 | |
| Giai đoạn áp suất 31,5MPa 0 đến 100 | 150 | 100 | |
| Chất lỏng áp suất | Dầu khoáng (đối với NBR Seal), Ester phosphate (đối với FPM Seal) | ||
| Phạm vi độ nhớt (mm2/S) | 2,8 đến 380 | ||
| Phạm vi nhiệt độ chất lỏng áp suất (° C) | -20 đến+70 | ||
| Vị trí cài đặt | không bắt buộc | ||
| Trọng lượng (kg) | 4 | ||
| Điện | ||||
| Bộ khuếch đại liên quan | VT-5003S30 | |||
| Cung cấp điện áp | DC | |||
| Điện trở cuộn dây (ω) | Giá trị lạnh ở 20 ° C | 10 | ||
| Tối đa. Giá trị ấm áp | 13.9 | |||
| (Nhà nước làm việc) Nhiệm vụ | Liên tục | |||
| Nhiệt độ chất lỏng áp suất (° C) | +50 | |||
| Điện áp khuếch đại | đi lại hoàn toàn | 24 ± 10% | ||
| đi làm ba nguồn điện | 24 đến 35 | |||
| Tối đa. Tiêu thụ năng lượng (VA) | 50 | |||
| Điện trở cuộn ở 20 ° C (ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Khả năng kích thích (đầu dò) (MH) | 6 đến 8 | |||
| Tần số dao động (đầu dò) (kHz) | 2.5 | |||
| Bảo vệ cho DIN 40 050 | IP65 | |||
Đặc trưng:
▶ Độ trễ thấp
▶ Độ lặp lại tốt,
▶ Kiểm soát vị trí vòng kín điện của lực căng trước lò xo
▶ Trao đổi điện từ theo tỷ lệ với đầu dò vị trí cảm ứng (cân bằng áp suất)
▶ Van và điều khiển điện tử từ một nguồn
Ứng dụng:
Van giảm áp suất theo tỷ lệ dbetr được sử dụng rộng rãi trong các lĩnh vực khác nhau như công nghiệp ánh sáng, công cụ máy móc, luyện kim, v.v.
Van bao gồm cơ bản là một nhà ở (1), điện từ tỷ lệ (2) với đầu dò sau đó (3), ghế van (4) và van poppet (5)
Áp lực được đặt bằng cách điều chỉnh chiết áp giá trị lệnh (0 đến 9 V). Điều chỉnh giá trị lệnh gây ra lực căng của lò xo nén thông qua các điều khiển điện tử và điện từ tỷ lệ (2). Căng thẳng của lò xo nén (6), tức là vị trí của tấm lò xo (7), được xác định bởi đầu dò vị trí cảm ứng (3). Bất kỳ độ lệch nào so với giá trị lệnh đều được điều chỉnh bởi điều khiển vị trí vòng kín.
Việc sử dụng nguyên tắc này giúp loại bỏ ảnh hưởng của ma sát điện từ.
Thuận lợi:
- Độ trễ thấp
- độ lặp lại tốt
Biểu tượng của van giảm áp tỷ lệ dbetr
