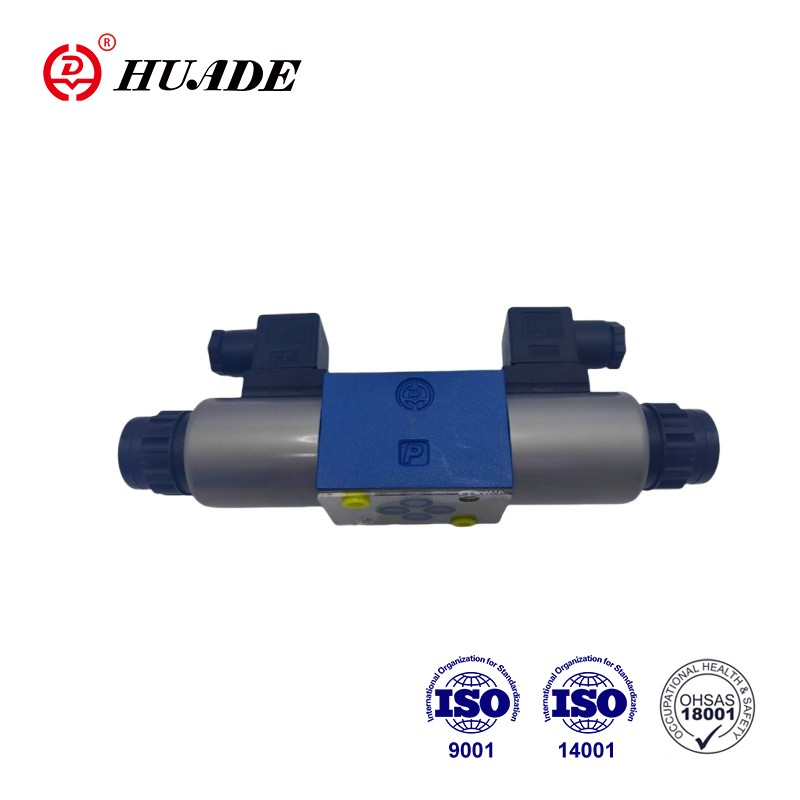

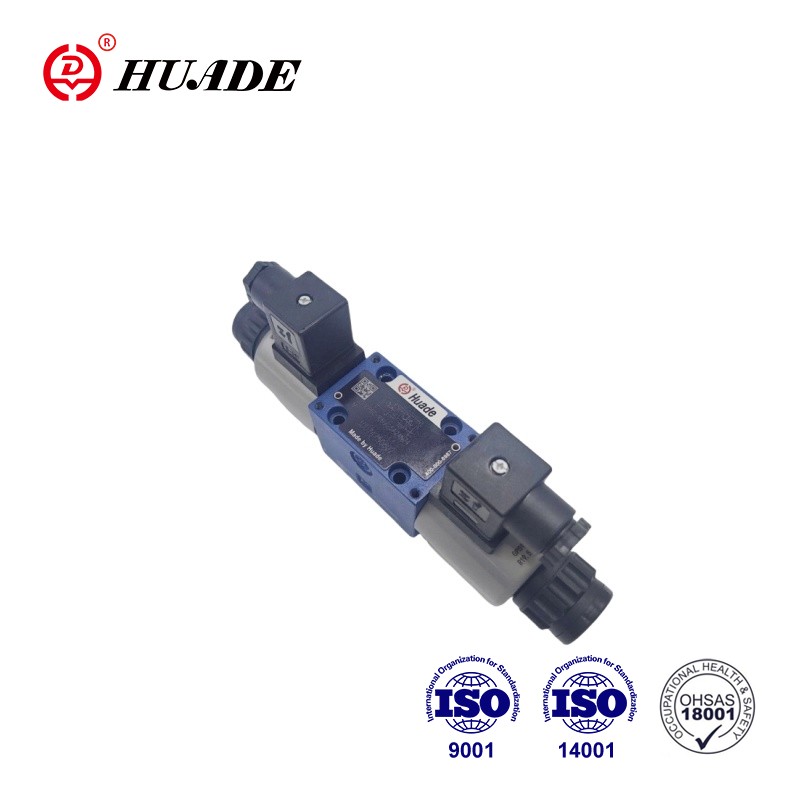

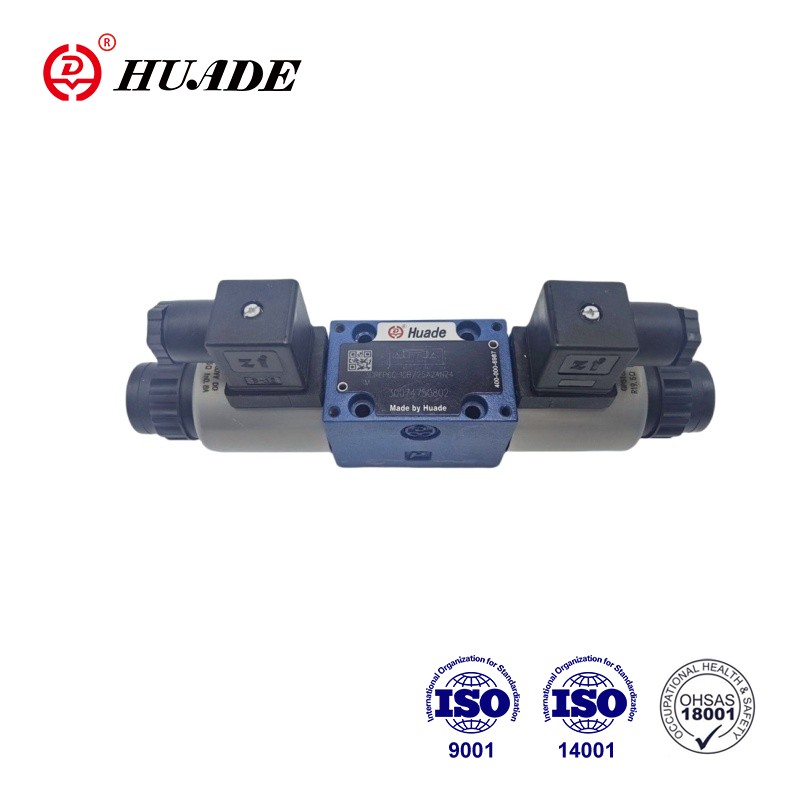

Van giảm áp suất 3 chiều Loại 3DREP 6B được kích hoạt trực tiếp bởi các solenoids theo tỷ lệ. Họ chuyển đổi tín hiệu đầu vào điện thành tín hiệu đầu ra áp suất tỷ lệ. Các solenoids theo tỷ lệ là các solenoids pin ướt có thể kiểm soát với chỉ trung tâm và cuộn dây có thể tháo rời. Các solenoids được điều khiển tùy chọn thông qua các thiết bị điện tử điều khiển bên ngoài.
| Thủy lực | ||
| Áp suất hoạt động (MPA) | Cổng p | 10, nếu thừa 10, thì hãy cài đặt van, nhập zdr6dp ..- 30b/... trong cổng đầu vào |
| Cổng t | 3 | |
| Max.Flow (L/Min) | 15 (P = 5MPa) | |
| Mức độ ô nhiễm (UM) | Đề xuất bộ lọc với tỷ lệ duy trì tối thiểu β10≥ 75 | |
| Độ trễ (%) | 3 | |
| Độ chính xác độ lặp lại (%) | ≤1 | |
| Độ nhạy phản hồi (%) | ≤1 | |
| Nhịp đảo ngược (%) | ≤1 | |
| Chất lỏng áp suất | Dầu khoáng (đối với NBR Seal), Ester phosphate (đối với FPM Seal) | |
| Phạm vi độ nhớt (mm2/S) | 2,8 đến 380 | |
| Phạm vi nhiệt độ chất lỏng áp suất (° C) | -20 đến +70 | |
| Cài đặt | Tùy chọn, tốt nhất là ngang | |
| Trọng lượng (kg) | Loại C: 2.6; Loại A.B: 1.5 | |
| Điện, điện từ | ||
| Cung cấp điện áp | DC24V | |
| Dòng điện danh nghĩa trên mỗi điện từ (A) | 0.8 | |
| Max.Current Per Solenoid (A) | 0.02 | |
| Điện trở cuộn điện từ () | Giá trị lạnh ở 20 ° C | 19.5 |
| Tối đa. Giá trị ấm áp | 28.8 | |
| Trạng thái làm việc | liên tục | |
| Nhiệt độ điều kiện (° C) | ~+50 | |
| Nhiệt độ cuộn (° C) | ~+150 | |
| Bảo vệ cho DIN40 050 | IP65 | |
| Kết nối điện | 3drep | với đầu nối cắm thành phần vào đầu nối trình cắm DIN43650-AM2 với DIN 43 650-AF2/PG11 |
| 3DREPE | với phích cắm thành phần vào đầu nối trình cắm E DIN43563-AM6-3 E DIN43563-BF6-3/PG11 | |
Đặc trưng:
▶ Các van tỷ lệ được kiểm soát trực tiếp để kiểm soát áp suất và hướng của dòng chảy
▶ Được kích hoạt thông qua các solenoids tỷ lệ với sợi trung tâm và cuộn dây có thể tháo rời
▶ Đo đầu điều khiển trung tâm mùa xuân
Ứng dụng:
Van giảm áp suất ba chiều 3DREP 6B được sử dụng rộng rãi trong thiết bị sản xuất trong các ngành công nghiệp dầu mỏ, hóa học, dược phẩm và các ngành khác.
◆Thiết kế:
Van chủ yếu bao gồm:
◆Chức năng:
Với các solenoids (1 và 2) khử năng lượng, ống chỉ điều khiển (5) được giữ ở vị trí trung tâm của nó bởi các lò xo nén.
Đo đầu điều khiển (2) được kích hoạt trực tiếp khi một trong các solenoids được cung cấp năng lượng.
Ví dụ. Bằng cách cung cấp năng lượng cho điện từ "A" (1)
→ Đo đầu đo áp suất (5) và ống điều khiển (4) di chuyển sang phải theo tỷ lệ với tín hiệu đầu vào điện.
→ Kết nối từ P đến B và A đến T là thông qua các mặt cắt hình thành các đặc điểm dòng chảy tiến triển
◆Khử năng lượng của điện từ (1)
→ Bộ đệm điều khiển (4) được đưa trở lại vị trí trung tâm của nó bởi các lò xo nén
Ở vị trí giữa, các kết nối A và B đến T được mở, do đó, chất lỏng áp suất có thể tự do chảy vào bể. Một sự ghi đè bàn tay tùy chọn có thể di chuyển bộ đệm điều khiển (4) mà không cung cấp năng lượng cho điện từ.
●Chú ý!
Việc sử dụng không lường trước được ghi đè tay có thể gây ra chuyển động máy không được kiểm soát!
Biểu tượng của áp suất tỷ lệ làm giảm van 3DREP 6B
