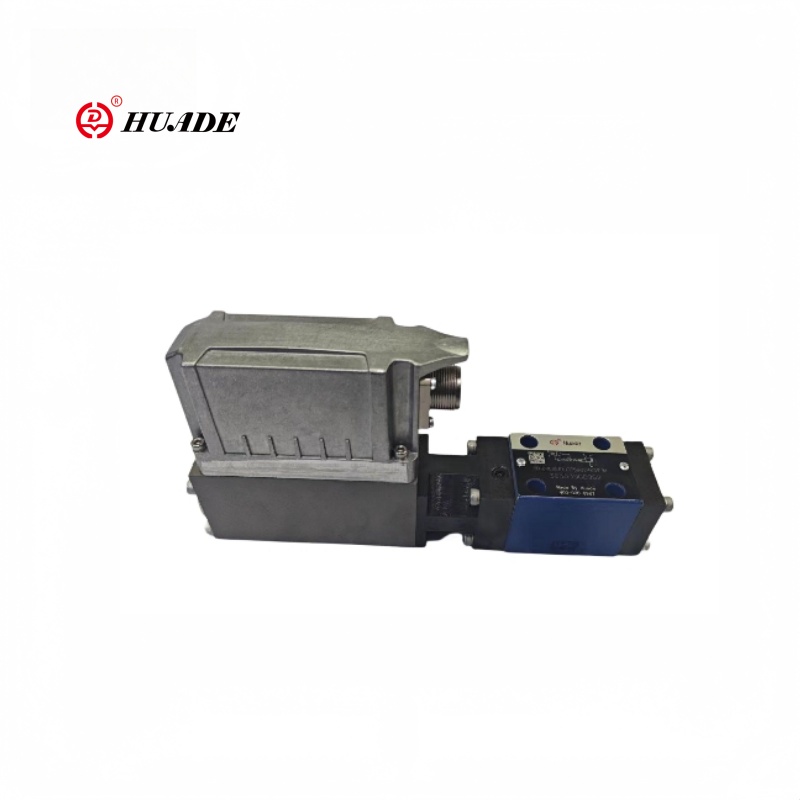

Sê-ri giảm áp suất theo tỷ lệ điều hành của phi công DREBE 6X-1X đã áp dụng thiết kế thí điểm, có thể làm giảm lực lái lõi van chính và cải thiện tốc độ phản hồi (đáp ứng tần số có thể đạt hơn 10Hz). Cấu trúc sáu chiều làm giảm sự phức tạp của đường ống và phù hợp cho các không gian nhỏ gọn. Valve DREBE 6X-1X hỗ trợ các giao thức truyền thông công nghiệp tiêu chuẩn (như Profinet, EtherCAT), rất dễ tích hợp vào các hệ thống thủy lực thông minh.
| Dữ liệu kỹ thuật | ||
| Tổng quan | ||
| Sự thi công | Giai đoạn thí điểm | Van poppet |
| Giai đoạn chính | Van ống | |
| Động vật | Điện từ tỷ lệ với điều khiển vị trí và obe | |
| Loại kết nối | Tấm phụ, Cấu hình lỗ lắp NG6 (ISO 4401-03-02-0-05) | |
| Vị trí gắn kết | Không bắt buộc | |
| Phạm vi nhiệt độ xung quanh ℃ | -20 ~+50 | |
| Trọng lượng kg | 3.3 | |
| Điện trở rung, điều kiện kiểm tra | Tối đa.25g, lắc trong 3 chiều (24h) | |
Đặc trưng:
▶ Van vận hành phi công với phản hồi vị trí và thiết bị điện tử trên tàu để giảm áp suất hệ thống ở người tiêu dùng (chỉ có dầu thí điểm)
▶ Phiên bản 3 chiều (p-a/a -t), pmin = pt
▶ Có thể điều chỉnh thông qua vị trí của phần ứng đối với lò xo nén
▶ Kiểm soát vị trí, độ trễ tối thiểu <1 %, thời gian phản hồi nhanh, xem dữ liệu kỹ thuật
▶ Giới hạn áp suất đến mức an toàn ngay cả với các thiết bị điện tử bị lỗi (dòng điện từ I> IMAX)
▶ Đối với tệp đính kèm bảng phụ, cấu hình lỗ gắn vào ISO 4401-03-02-0-05. Các bảng con theo Bảng danh mục RE45053 (đặt hàng riêng biệt)
▶ Đầu nối trình cắm vào DIN 43563-AM6, xem Bảng danh mục RE 08008 (đặt hàng riêng)
▶ Dữ liệu cho các thiết bị điện tử kích hoạt trên tàu
Ứng dụng:
Tỷ lệ giảm áp suất Van DREBE 6X-1X Sê-ri là một thành phần hiệu suất cao trong các hệ thống thủy lực công nghiệp, phù hợp cho các điều kiện làm việc phức tạp đòi hỏi điều khiển áp suất chính xác và phản ứng động như máy móc xây dựng, thiết bị luyện kim, máy ép phun và máy đúc.
Tổng quan

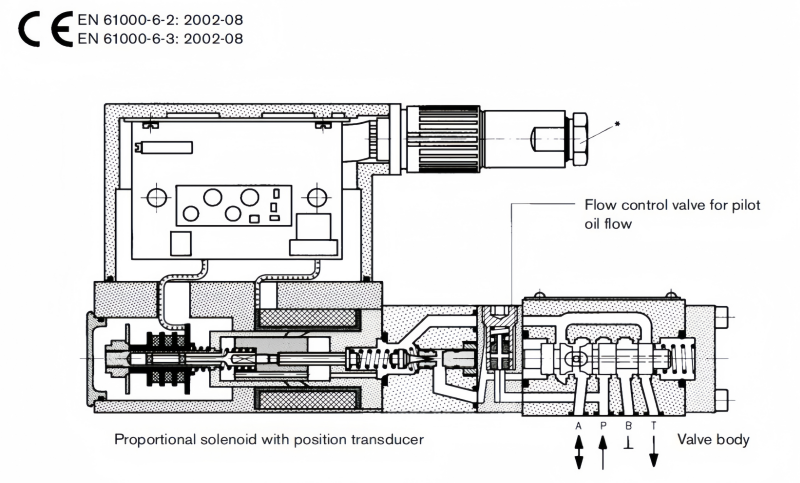

Loại van giảm áp suất tỷ lệ DREBE6X được phi công vận hành với giai đoạn chính 3 chiều.
Van thí điểm (giai đoạn thí điểm của van giảm áp) được cung cấp bên trong một luồng dầu thí điểm được kiểm soát qua P.
Các van được kích hoạt bằng phương pháp điện từ tỷ lệ được điều khiển bằng vị trí với các thiết bị điện tử trên tàu.
Với các van này, áp suất ở A (người tiêu dùng) có thể được điều chỉnh và giảm vô hạn so với điểm đặt.
Nguyên tắc cơ bản
Để điều chỉnh áp suất hệ thống trong A, một điểm đặt được đặt trong các thiết bị điện tử kích hoạt. Dựa trên điểm đặt này, thiết bị điện tử kiểm soát vị trí của điện từ chống lại lực lò xo. Các điện từ tỷ lệ được định vị chính xác trên đường cong đặc trưng lò xo. Giai đoạn thí điểm được cung cấp dầu từ P với tốc độ dòng <0,6 L/phút thông qua van điều khiển dòng chảy. Áp lực thí điểm được so sánh với áp lực của người tiêu dùng (cộng với lò xo) trong A và quy định.
Mùa xuân dẫn đến pamin = p trong T.
Giới hạn áp suất cho sự an toàn tối đa
Nếu một lỗi xảy ra trong các thiết bị điện tử, do đó dòng điện từ (IMAX) sẽ vượt quá mức được chỉ định của nó theo cách không kiểm soát được, áp suất không thể tăng lên trên mức được xác định bởi
Lực lượng lò xo tối đa.
