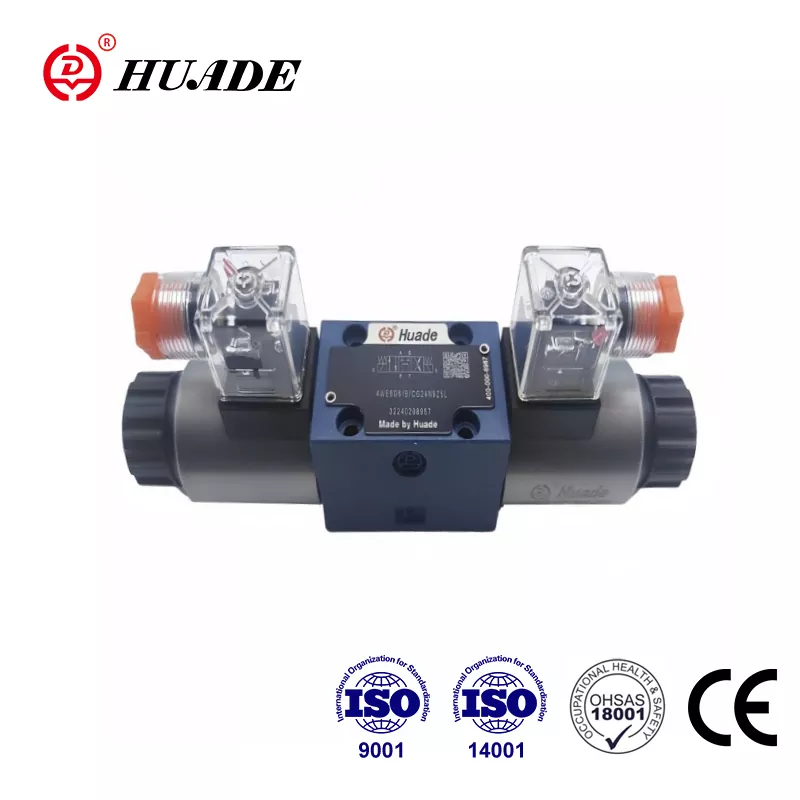

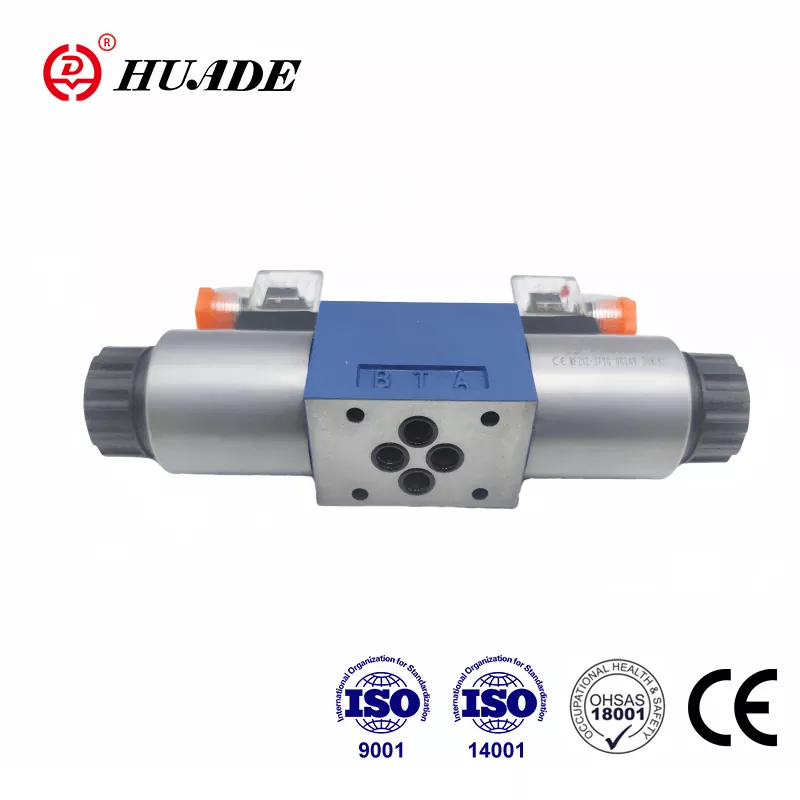

Sê -ri 4we6 của Huade Hydraulics sử dụng các tiêu chuẩn sản xuất tương tự như Rexroth, có thể thay thế sê -ri Van định hướng 4we6 của Rexroth. Sê-ri Huade sườn 4we6 là một van điều khiển định hướng 4 chiều, 4 chiều/3 được vận hành được thiết kế như một sự thay thế trực tiếp cho loạt tương đương của Rexroth. Với kích thước chuyển đổi giống hệt nhau và các tham số hiệu suất, van định hướng 4we6 đảm bảo tích hợp liền mạch vào các hệ thống thủy lực hiện có trong khi cung cấp tiết kiệm chi phí 20-30%.
| Thủy lực | |||
| Max. Cổng áp suất hoạt động A, B, P (MPA) | lên đến 35.0 | ||
| Cổng T (㎫) | 21 (-); 16 (～) | ||
| Với các ký hiệu A và B, cổng T phải được sử dụng làm cổng thoát nước nếu áp suất vận hành ở trên áp suất bể được phép. | |||
| Max.Flow (L/Min) | 80 (-); 60 (～) | ||
| Chất lỏng áp suất | Dầu khoáng hoặc este phốt phát | ||
| Phạm vi độ nhớt (MM2/s) | 2,8 ~ 500 | ||
| Phạm vi nhiệt độ chất lỏng áp suất （） | -30+80 | ||
| Mức độ ô nhiễm | Mức độ ô nhiễm tối đa cho phép của chất lỏng thủy lực đến NAS 1638 Class9. Do đó, chúng tôi đề xuất một bộ lọc với tỷ lệ lưu tối thiểu β10≥75 | ||
| Điện | |||
| Loại điện áp | DC | AC 50/60Hz | |
| Điện áp có sẵn (V) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Tiêu thụ năng lượng (W) | 30 | ||
| Nắm giữ sức mạnh (VA) | - | 50 | |
| Nguồn công tắc (VA) | - | 220 | |
| Nhiệm vụ | liên tục | ||
| Chuyển thời gian sang IS0 6403 | Trên (MS) | 25 đến 45 | 10 đến 20 |
| Tắt (MS) | 10 đến 25 | 15 đến 40 | |
| Bảo vệ cho din | IP 65 | ||
| Tần số chuyển đổi (chu kỳ/h) | lên đến 15000 | lên đến 7200 | |
▶Kiểu:Van định hướng kiểu điện từ
▶Vị trí/Cổng:4 chiều, 3 vị trí
▶Xếp hạng áp lực:Lên đến 315 bar
▶Dòng chảy: lên đến 80 l/phút
▶Tùy chọn điện áp:24V DC / 110V AC / 220V AC
▶Kích thước cổng:NG6
▶Vật liệu niêm phong:NBR/FKM
Ưu điểm so với Rexroth
Các van định hướng của HHuade 4we6 có thể hoán đổi hoàn toàn với cùng một loạt được cung cấp bởi Rexroth, chẳng hạn như kích thước gắn kết hợp, chuyển và kết nối điện.
Van định hướng của Huade 4we6 tiết kiệm chi phí hơn về sản xuất cục bộ làm giảm thời gian và giá cả.
Huade có hệ thống kiểm tra QC nghiêm ngặt, mà mọi sản phẩm sẽ được thử nghiệm 100% cho rò rỉ, ổn định áp lực và tuổi thọ chu kỳ.
Các ứng dụng điển hình
Các Vaves điều khiển Direction 4we6 của Huade được sử dụng dữ dội trong thủy lực di động, máy móc công nghiệp và hệ thống năng lượng tái tạo ECT.

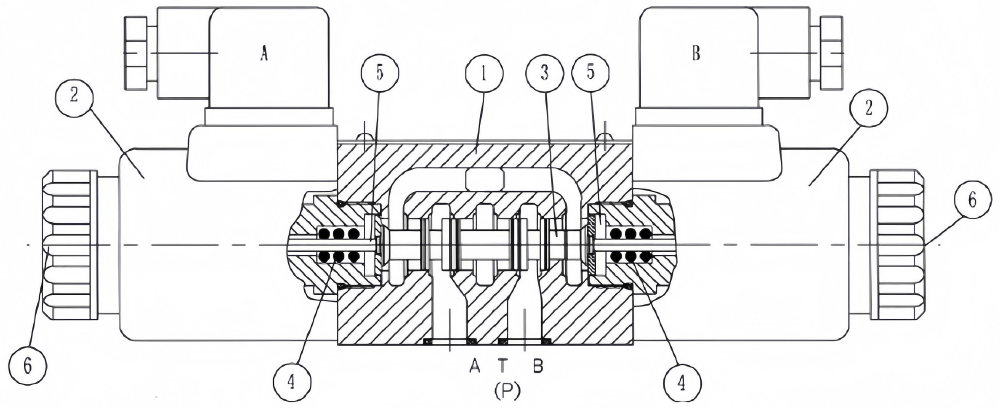

Sơ đồ cấu trúc của 4we6 61b

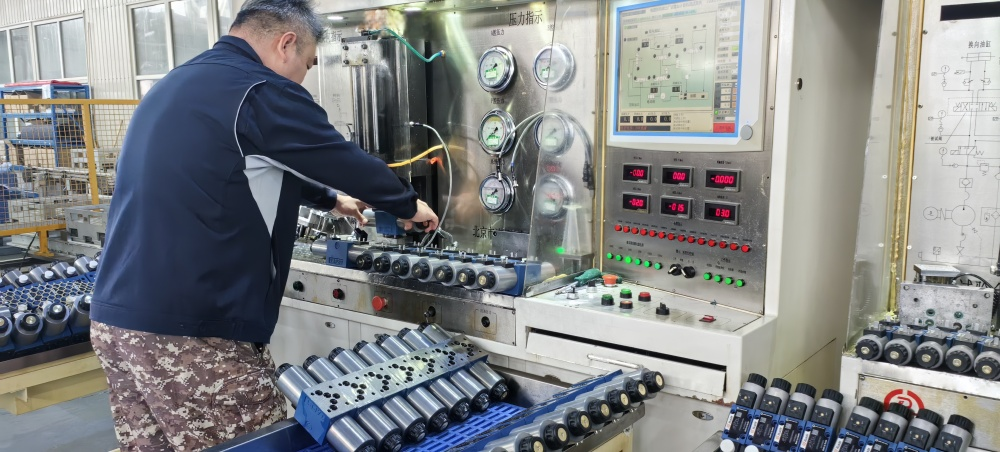

Kiểm tra căng thẳng

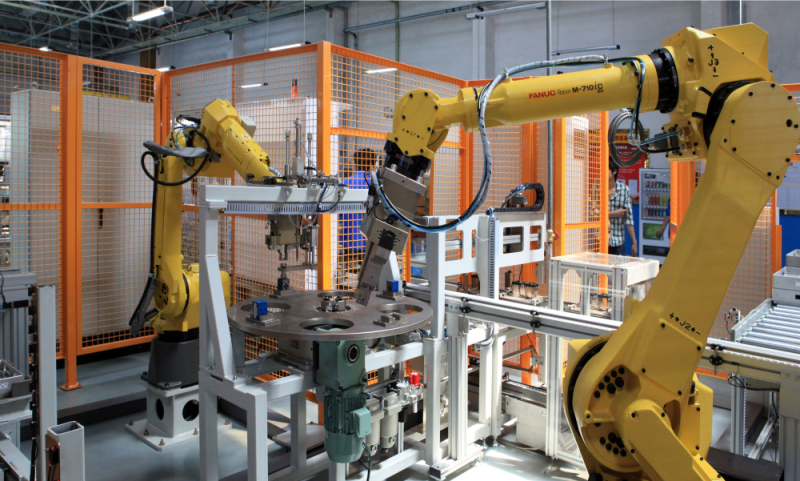

Thao tác tự động
