Bạn đã bao giờ xem thiết bị thủy lực của bạn đột nhiên chậm để bò? Hoặc nhận thấy áp lực hệ thống nước của bạn hoạt động kỳ lạ? Chín trong số mười lần, thủ phạm là một van điều khiển dòng chảy cần một số sự chú ý. Nếu bạn đã gãi đầu tự hỏi làm thế nào để tinh chỉnh các thành phần quan trọng này, bạn đang ở đúng nơi.
Van điều khiển dòng chảy giống như các núm thể tích của các hệ thống chất lỏng - chúng kiểm soát mức độ nhanh chóng của chất lỏng hoặc khí chảy qua các đường ống. Giống như điều chỉnh điều khiển hành trình của xe của bạn, việc quay số này được quay số theo đúng cách có thể có nghĩa là sự khác biệt giữa hoạt động trơn tru và sự cố tốn kém.
Cho dù bạn đang khắc phục sự cố điều chỉnh van trong các hệ thống thủy lực, quản lý dòng nước trong các quy trình công nghiệp hoặc tinh chỉnh thiết bị khí nén, hướng dẫn hoàn chỉnh này sẽ hướng dẫn bạn mọi thứ bạn cần biết về việc điều chỉnh các van điều khiển dòng chảy một cách an toàn và hiệu quả.

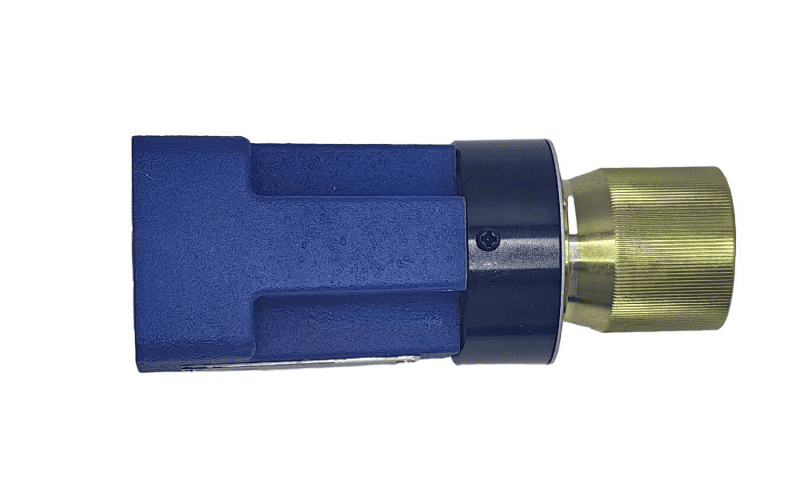

Van điều khiển dòng chảy là một thiết bị điều khiển lượng chất lỏng (chất lỏng hoặc khí) đi qua đường ống hoặc hệ thống. Hãy nghĩ về nó giống như một vòi trong nhà bếp của bạn - bạn có thể biến nó để cho nhiều hoặc ít nước ra. Nhưng các van điều khiển dòng chảy chính xác hơn nhiều và được sử dụng trong các hệ thống công nghiệp, máy móc và thiết bị.
Những van này rất quan trọng bởi vì chúng:
Khi van điều khiển dòng không được điều chỉnh đúng, bạn có thể nhận thấy:

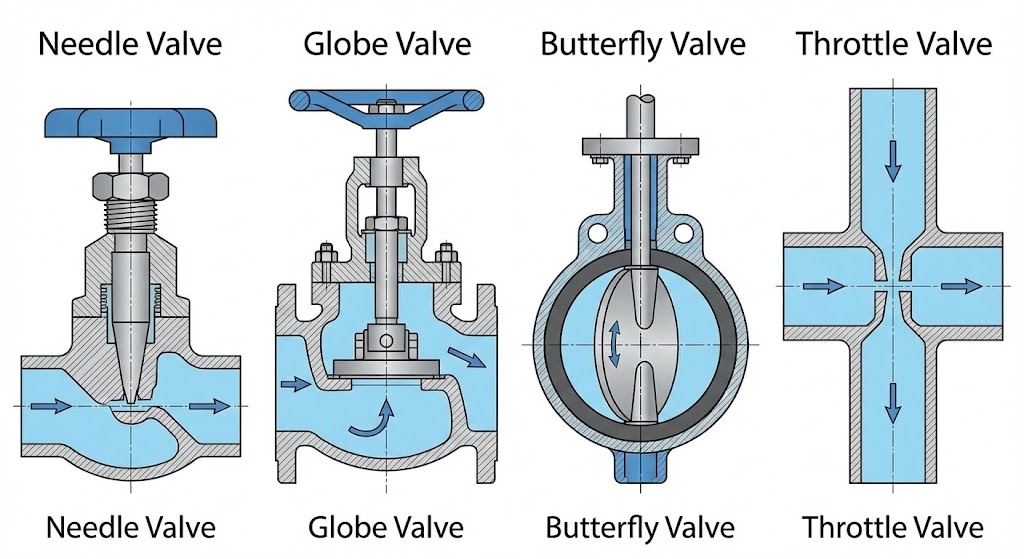

Trước khi chúng ta đi sâu vào các điều chỉnh, chúng ta hãy xem xét các loại chính mà bạn sẽ gặp:
Chúng sử dụng một kim nhọn để điều khiển dòng chảy qua một lỗ nhỏ. Chúng tuyệt vời để kiểm soát chính xác nhưng tạo ra nhiều giảm áp lực.
Tốt nhất cho:Dòng chảy tinh chỉnh trong các hệ thống nhỏ, hỗn hợp nhiên liệu hoặc các ứng dụng tinh tế.
Chúng có một đĩa di chuyển lên và xuống để điều khiển dòng chảy. Chúng tuyệt vời để điều chỉnh (điều khiển dòng chảy dần dần) nhưng có thể cồng kềnh.
Tốt nhất cho:Hệ thống nước, ứng dụng hơi nước và các tình huống mà bạn cần khả năng tắt tốt.
Chúng sử dụng một đĩa quay để điều khiển luồng. Chúng nhanh chóng hoạt động nhưng ít chính xác hơn để điều chỉnh tốt.
Tốt nhất cho:Các hệ thống ống lớn, các ứng dụng tắt nhanh và các hệ thống nơi không gian bị hạn chế.
Các van đơn giản hạn chế dòng chảy thông qua một lỗ mở có thể điều chỉnh. Phổ biến trong các hệ thống khí nén (không khí).
Tốt nhất cho:Kiểm soát dòng chảy cơ bản trong các hệ thống không khí và mạch thủy lực đơn giản.
Đây là một sự khác biệt quan trọng ảnh hưởng đến cách bạn sẽ điều chỉnh van của mình:
Cách họ làm việc:Dòng chảy thay đổi khi áp suất hệ thống thay đổi
Ưu điểm:Đơn giản, đáng tin cậy và hiệu quả chi phí
Nhược điểm:Dòng chảy thay đổi theo biến động áp lực
Tốt nhất cho:Các hệ thống có áp suất ổn định
Cách họ làm việc:Duy trì dòng chảy liên tục ngay cả khi áp suất thay đổi
Ưu điểm:Hiệu suất nhất quán bất kể biến thể áp lực
Nhược điểm:Phức tạp và đắt tiền hơn
Tốt nhất cho:Các hệ thống có tải hoặc áp lực khác nhau

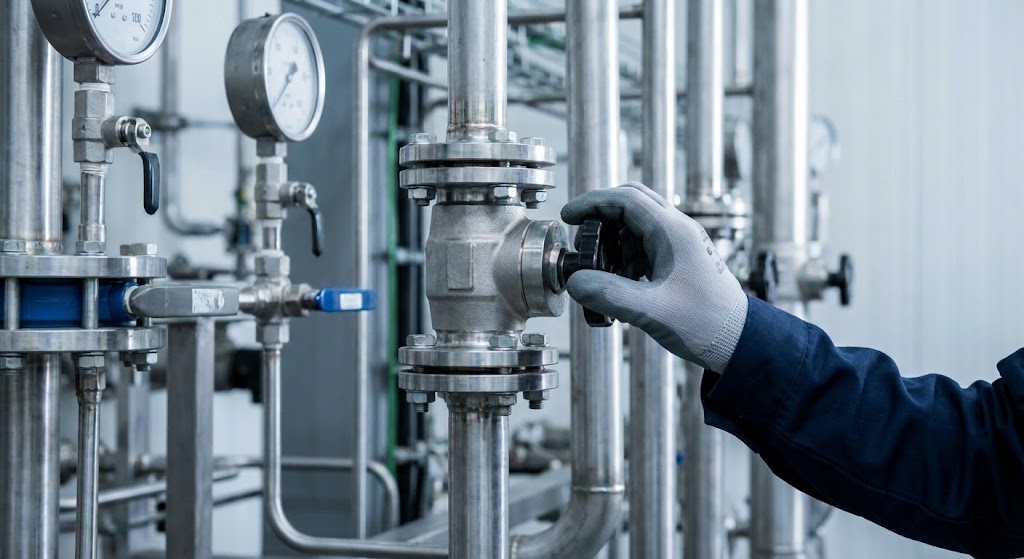

Trước khi bắt đầu bất kỳ điều chỉnh van nào, hãy thu thập các công cụ cần thiết sau:
| Dụng cụ | Mục đích |
|---|---|
| Đồng hồ đo dòng chảy | Đo lường tốc độ dòng chất lỏng thực tế |
| Đồng hồ đo áp suất | Màn hình áp lực hệ thống |
| Cờ lê hoặc tuốc nơ vít có thể điều chỉnh | Thực hiện điều chỉnh van |
| Locknuts hoặc clip | Đảm bảo cài đặt của bạn |
| Thiết bị an toàn | Bảo vệ bạn trong khi làm việc |
Không bao giờ bỏ qua các bước an toàn!Làm việc với các hệ thống điều áp có thể nguy hiểm. Đây là những gì bạn phải làm:
Một khi bạn đóng đinh dòng chảy hoàn hảo, đã đến lúc đảm bảo sự điều chỉnh đó
Ghi âm gì:
Van kim cần được chăm sóc thêm vì chúng rất nhạy cảm:
Mẹo chuyên nghiệp để điều chỉnh van khắc phục sự cố:Nếu bạn đang điều chỉnh van kim hỗn hợp nhiên liệu, hãy khởi động Lean (ít nhiên liệu) và dần dần thêm nhiều hơn cho đến khi bạn hoạt động mượt mà. Điều này ngăn chặn lũ lụt và thiệt hại tiềm tàng.
Lưu ý quan trọng:Sau khi điều chỉnh ban đầu, bạn có thể cần tinh chỉnh một lần nữa khi hệ thống chạy dưới tải đầy đủ trong một thời gian. Đừng ngạc nhiên nếu mọi thứ trôi dạt trong vài giờ đầu tiên của hoạt động.
Van Quả cầu dễ tha thứ hơn để điều chỉnh:
Các van này dễ điều chỉnh hơn vì chúng duy trì dòng chảy nhất quán:
Những điều này đòi hỏi sự chú ý nhiều hơn đến áp lực hệ thống:
Nguyên nhân có thể:Bụi bẩn, ăn mòn hoặc thiếu bôi trơn
Giải pháp:Sạch sẽ và bôi trơn cơ chế điều chỉnh
Những gì bạn sẽ nhận thấy:Cài đặt hoạt động ngày hôm qua không hoạt động hôm nay
Nguyên nhân có thể:Vít điều chỉnh lỏng lẻo, các thành phần mòn, thay đổi áp suất hệ thống
Giải pháp:Kiểm tra kỹ tất cả các khóa đều chặt, thay thế các bộ phận bị mòn nếu cần, xem xét nâng cấp lên các van bù áp suất cho các hệ thống không ổn định
Những gì bạn sẽ nhận thấy:Tiếng huýt sáo, nghiến hoặc nhảm nhí

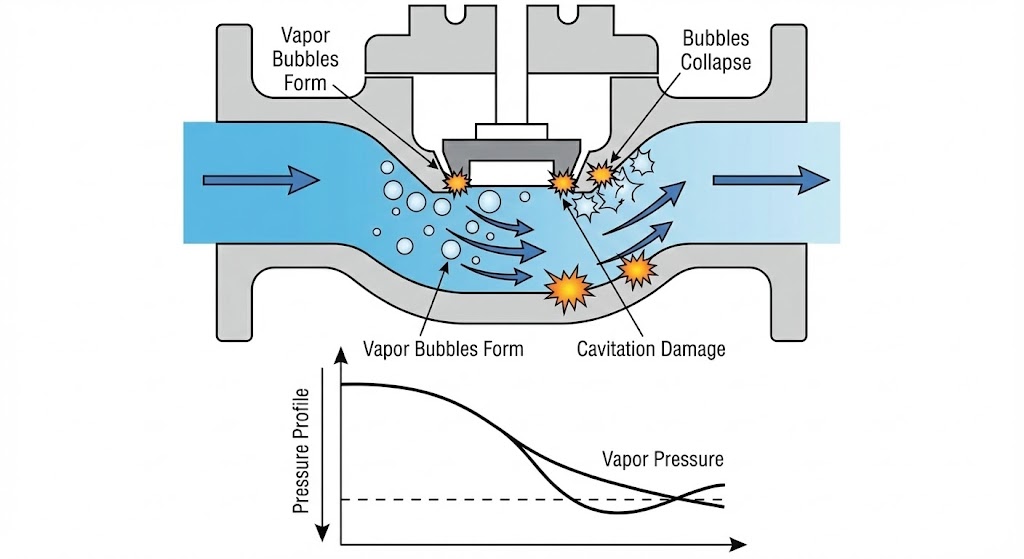

Nguyên nhân có thể:Cavites (bong bóng hình thành và bật lên trong chất lỏng), dòng chảy hỗn loạn, van không được
Giải pháp:Kiểm tra xem van có kích thước đúng cho ứng dụng của bạn không, giảm áp suất giảm hoặc cài đặt trang trí chống chế phẩm
Nguyên nhân có thể:SEALS bị mòn, thân van bị hỏng
Giải pháp:Thay thế hải cẩu hoặc toàn bộ van nếu cơ thể bị hỏng
Nguyên nhân có thể:Đoạn văn bị tắc, mặc các bộ phận bên trong
Giải pháp:Làm sạch van bên trong, thay thế các thành phần bị mòn
Hiểu các yếu tố này sẽ giúp bạn điều chỉnh tốt hơn:
Chúng ta hãy xem xét một số tình huống phổ biến trong đó điều chỉnh van điều khiển dòng chảy thích hợp làm cho tất cả sự khác biệt:
Vấn đề:Tốc độ thức ăn thủy lực của máy CNC của bạn không nhất quán, gây ra kết thúc bề mặt kém
Giải pháp:Điều chỉnh van điều khiển dòng chảy để duy trì tốc độ cắt ổn định, cải thiện chất lượng sản phẩm và tuổi thọ dụng cụ
Vấn đề:Một số phòng quá nóng trong khi những phòng khác đang đóng băng
Giải pháp:Cân bằng lưu lượng nước thông qua các mạch sưởi/làm mát bằng cách điều chỉnh các van điều khiển vùng
Vấn đề:Chuyển động giật hoặc hoạt động chậm ảnh hưởng đến năng suất
Giải pháp:Điều khiển dòng chảy tinh chỉnh để đạt được tốc độ mượt mà, phù hợp phù hợp với yêu cầu quy trình của bạn
Khi nào nên gọi một chuyên gia:
Trong khi nhiều điều chỉnh van có thể được thực hiện bởi các nhà khai thác, hãy gọi một chuyên gia khi:
Điều chỉnh các van điều khiển dòng chảy đúng cách là một kỹ năng cải thiện với thực tiễn. Bắt đầu với các điều chỉnh nhỏ, ưu tiên an toàn và không vội vàng quy trình. Hãy nhớ rằng mọi hệ thống đều khác nhau, vì vậy những gì hoạt động cho một ứng dụng có thể cần sửa đổi cho một ứng dụng khác.
Chìa khóa thành công là hiểu loại van cụ thể của bạn, theo các quy trình an toàn thích hợp và điều chỉnh dần dần trong khi giám sát hiệu suất của hệ thống. Với sự kiên nhẫn và chú ý đến chi tiết, bạn sẽ có thể tối ưu hóa hiệu suất của hệ thống và kéo dài tuổi thọ của thiết bị.
Giữ hướng dẫn này tiện dụng để tham khảo và đừng ngần ngại tham khảo hướng dẫn sử dụng hệ thống của bạn hoặc liên hệ với một chuyên gia khi bạn không chắc chắn về bất kỳ thủ tục nào. Điều chỉnh van thích hợp là một khoản đầu tư vào độ tin cậy và hiệu quả của hệ thống của bạn.
Nhớ:Khi nghi ngờ, hãy tham khảo ý kiến với một kỹ thuật viên có kinh nghiệm hoặc nhà sản xuất van để được hướng dẫn cụ thể cho hệ thống của bạn.
