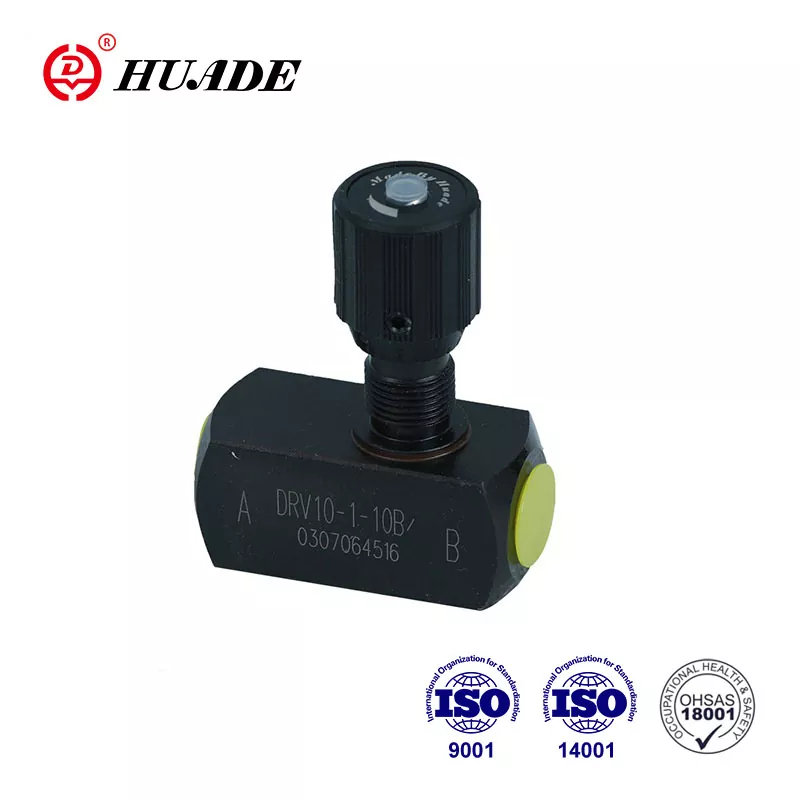

Van kiểm tra van tiết lưu DRV

Loại van DRV là van bướm ga/kiểm tra. Van này có cấu trúc đơn giản và được sử dụng rộng rãi. Nhờ hai sự hợp tác lâu dài với Rexroth, Van ga thủy lực Huade® có thể phù hợp với chất lượng của các sản phẩm tương tự từ các thương hiệu quốc tế. Chúng là một sự thay thế giá cả phải chăng cho các thương hiệu cấp một. Huade® là một nhãn hiệu nổi tiếng ở Trung Quốc.

Tham số sản phẩm của van kiểm tra bướm ga DRV

Vật liệu	Thép	Thau	Thép không gỉ
Tối đa. Áp suất vận hành cho phép (MPA)	đến 35	đến 15	đến 35
Áp lực nứt của van kiểm tra (loại DRV)	0,05 (áp lực nứt có sẵn nếu cần)
Dịch	Dầu khoáng hoặc este phốt phát
Phạm vi nhiệt độ chất lỏng (℃)	-30 đến+80
Phạm vi độ nhớt (mm ²/s)	10 đến 800
Vị trí cài đặt	không bắt buộc

Tính năng sản phẩm và ứng dụng của van kiểm tra bướm ga DRV

Đặc trưng:

▶ Kết nối luồng

▶ Gắn tấm phụ

Ứng dụng:

Các loại DRV của van tiết lưu/kiểm tra phục vụ để đặt một luồng dầu chính xác theo một hướng và để cho phép lưu lượng trở lại tự do theo hướng ngược lại.

Phần và biểu tượng của van kiểm tra bướm ga DRV

DRV van tiết lưu/kiểm tra về cơ bản bao gồm một vỏ (1), núm điều chỉnh (2) với thiết bị khóa (3). Bằng cách xoay núm điều chỉnh (2) sang bên trái, trục chính (4) với chân ga (5) làm tăng phần dòng chảy (6) lên tối đa. Bằng cách xoay núm điều chỉnh (2) sang phải, trục chính (4) với chân ga (5) làm giảm phần dòng chảy (6) cho đến khi đóng hoàn toàn mà không bị rò rỉ. Đối với cài đặt lặp lại, tỷ lệ màu (7) được cung cấp ở đầu trên cùng của trục chính (4). Diện tích hình tam giác màu (8) hiển thị cho biết van được mở bao xa (tam giác màu càng lớn thì lỗ mở càng lớn). Cài đặt dòng chảy được khóa bằng phương tiện của thiết bị khóa (3).

Cấu trúc của van kiểm tra bướm ga DRV

Biểu tượng của van kiểm tra ga DRV
