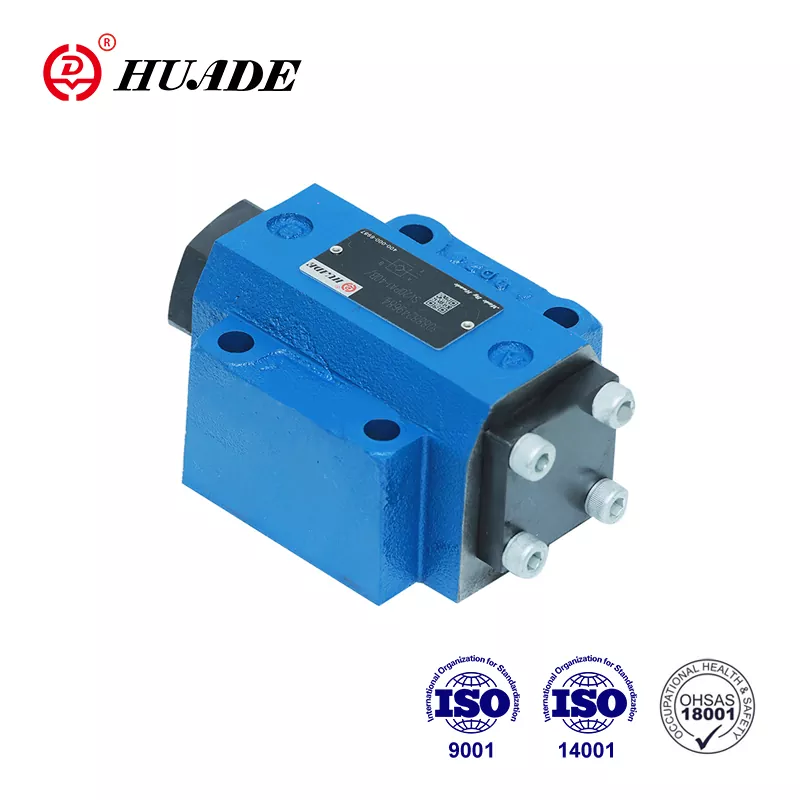

Không có van trở lại, cũng thường được gọi làKiểm tra vanhoặc van một chiều, là một thành phần quan trọng trong các hệ thống chất lỏng Cho phép chất lỏng hoặc khí chảy chỉ theo một hướng. Đơn giản nhưng cần thiết này Thiết bị ngăn chặn dòng chảy ngược, đảm bảo chất lỏng di chuyển qua đường ống, máy bơm, và các hệ thống khác chỉ theo hướng dự định. Hiểu làm thế nào không trở lại Van hoạt động và các ứng dụng của họ có thể giúp bạn đưa ra quyết định sáng suốt cho Các dự án hệ thống ống nước, công nghiệp hoặc cơ khí của bạn.
Làm thế nào để không có van trở lại hoạt động?
Nguyên tắc cơ bản đằng sau không Van trả về rất đơn giản: nó mở ra khi chất lỏng chảy đúng hướng và tự động đóng khi luồng đảo ngược hoặc dừng. Van chứa một thành phần di động, chẳng hạn như đĩa, bóng hoặc flapper, phản hồi để khác biệt áp suất trên van.
Khi chất lỏng chảy theo hướng dự định, áp suất đẩy thành phần di chuyển ra khỏi ghế van, tạo ra một Mở cho dòng chảy. Ngược lại, khi chất lỏng cố gắng chảy ngược, Áp lực buộc thành phần chống lại ghế van, tạo ra một con dấu chặt điều đó ngăn chặn dòng chảy ngược. Hoạt động tự động này không yêu cầu sức mạnh bên ngoài can thiệp nguồn hoặc thủ công, không làm cho các van trở lại đáng tin cậy và bảo trì thân thiện.
Các loại không có van trở lại
Van kiểm tra bóng
Van kiểm tra bóng sử dụng một quả bóng hình cầu như yếu tố niêm phong. Quả bóng nằm trong một chỗ ngồi hình nón hoặc hình cầu trong thân van. Khi dòng chảy về phía trước xảy ra, quả bóng di chuyển ra khỏi ghế, cho phép đi qua chất lỏng. Trong điều kiện dòng chảy ngược, quả bóng trở lại chỗ ngồi, chặn dòng chảy ngược. Những van này đặc biệt hiệu quả đối với Các ứng dụng liên quan đến chất lỏng nhớt hoặc các ứng dụng có chứa các hạt.
Van kiểm tra swing
Van kiểm tra swing có đĩa có bản lề mà thay đổi mở và đóng dựa trên hướng dòng chảy. Đĩa được gắn trên một Điểm xoay, cho phép nó xoay ra khỏi ghế van trong dòng chảy về phía trước và xoay trở lại để niêm phong vào ghế trong điều kiện dòng chảy ngược. Những cái này Van là lý tưởng cho các ứng dụng có dòng chảy ổn định, liên tục và tối thiểu Biến động áp lực.
Van kiểm tra nâng
Van kiểm tra nâng, còn được gọi là kiểm tra piston Van, sử dụng đĩa hoặc piston di chuyển theo chiều dọc trong thân van. Lưu lượng chuyển tiếp nhấc đĩa ra khỏi chỗ ngồi của nó, trong khi lưu lượng ngược hoặc dừng dòng chảy làm cho đĩa quay trở lại chỗ ngồi của nó bằng trọng lực hoặc hành động lò xo. Những van này Cung cấp khả năng niêm phong tuyệt vời và phù hợp cho áp suất cao ứng dụng.
Van kiểm tra lò xo
Van kiểm tra lò xo kết hợp Cơ chế lò xo giúp đảm bảo đóng cửa tích cực. Mùa xuân hỗ trợ Giữ van đóng khi không có dòng chảy về phía trước và giúp van đóng nhanh hơn khi dòng chảy đảo ngược. Thiết kế này đặc biệt có lợi trong Các ứng dụng trong đó đóng van nhanh là cần thiết để ngăn ngừa thiệt hại hệ thống.
Các ứng dụng phổ biến của không có van trở lại
Hệ thống ống nước
Trong hệ thống ống nước dân cư và thương mại, không Van trở lại ngăn không cho nước bị ô nhiễm chảy trở lại vào nước sạch quân nhu. Chúng là các thành phần thiết yếu trong máy nước nóng, ngăn nước nóng Từ việc sao lưu vào các dòng nước lạnh. Những van này cũng bảo vệ chống lại hút nhỏ trong các thiết bị và thiết bị ống nước khác nhau.
Hệ thống bơm
Không có van quay trở lại là rất quan trọng trong máy bơm Lắp đặt, ngăn chất lỏng được bơm chảy trở lại qua máy bơm Khi nó không hoạt động. Bảo vệ này giúp duy trì áp lực hệ thống, Ngăn chặn thiệt hại bơm, và đảm bảo hoạt động hiệu quả. Không có các van này, Bơm sẽ mất số nguyên tố của họ và yêu cầu các thủ tục khởi động lại thường xuyên.
Hệ thống HVAC
Làm nóng, thông gió và điều hòa không khí Các hệ thống không dựa vào không có van trở lại để duy trì lưu thông chất lỏng thích hợp. Những cái này van ngăn chặn lưu thông ngược trong các vòng sưởi và làm mát, đảm bảo truyền nhiệt hiệu quả và ngăn chặn sự mất cân bằng hệ thống có thể dẫn đến vấn đề hiệu suất hoặc thiệt hại thiết bị.
Quy trình công nghiệp
Sản xuất và các cơ sở công nghiệp sử dụng Không có van trở lại trong các ứng dụng quy trình khác nhau, bao gồm cả hóa chất Xử lý, sản xuất thực phẩm và đồ uống, và sản xuất dược phẩm. Các van này giúp duy trì tính toàn vẹn của quá trình, ngăn ngừa ô nhiễm và đảm bảo Chất lượng sản phẩm nhất quán.
Lợi ích của việc không sử dụng van trở lại
Bảo vệ hệ thống
Không có van trở lại bảo vệ đắt tiền các thiết bị như máy bơm, máy nén và máy móc khác do thiệt hại do dòng chảy ngược. Bằng cách ngăn chặn dòng chảy ngược, các van này giúp duy trì hệ thống Tính toàn vẹn và mở rộng tuổi thọ thiết bị.
Hiệu quả năng lượng
Bằng cách ngăn chặn dòng chảy ngược, không quay trở lại Van giúp duy trì áp suất hệ thống và giảm mức tiêu thụ năng lượng. Bơm và máy nén không cần phải làm việc chăm chỉ để vượt qua điện trở dòng chảy ngược, dẫn đến chi phí vận hành thấp hơn.
Phòng ngừa ô nhiễm
Trong các ứng dụng nơi có độ tinh khiết chất lỏng quan trọng, không có van quay trở lại ngăn ngừa ô nhiễm bằng cách đảm bảo rằng có khả năng Chất lỏng bị ô nhiễm không thể chảy trở lại vào các hệ thống sạch. Bảo vệ này là Cần thiết trong xử lý nước, chế biến thực phẩm và các ứng dụng dược phẩm.
Hoạt động tự động
Không có van trả về tự động hoạt động mà không cần sức mạnh bên ngoài hoặc can thiệp thủ công. Tự trị này Hoạt động làm cho chúng rất đáng tin cậy và giảm các yêu cầu bảo trì so với van vận hành bằng điện hoặc khí nén.
Cài đặt và bảo trì Cân nhắc
Cài đặt thích hợp không có van trả lại là Quan trọng cho hiệu suất tối ưu. Van phải được cài đặt với đúng Hướng dòng chảy, thường được chỉ định bởi một mũi tên trên thân van. Đảm bảo Hỗ trợ đầy đủ cho van và kết nối đường ống để ngăn chặn căng thẳng trên thân van.
Bảo trì thường xuyên liên quan đến định kỳ Kiểm tra mặc, ăn mòn hoặc hư hỏng. Kiểm tra các bề mặt niêm phong của van và thay thế các thành phần mòn khi cần thiết. Trong các ứng dụng có vật chất hạt, Làm sạch thường xuyên hơn có thể cần thiết để ngăn chặn sự tích tụ có thể cản trở với hoạt động van thích hợp.
Không có van trở lại là thành phần thiết yếu trong vô số hệ thống chất lỏng, cung cấp phòng chống dòng chảy tự động Bảo vệ thiết bị, duy trì hiệu quả hệ thống và đảm bảo hoạt động an toàn. Cho dù bạn đang làm việc trên một dự án hệ thống ống nước đơn giản hoặc công nghiệp phức tạp hệ thống, hiểu vai trò và ứng dụng đúng của không có van trở lại sẽ Giúp bạn thiết kế và duy trì các hệ thống chất lỏng đáng tin cậy hơn. Bằng cách chọn quyền Loại van trả lại cho ứng dụng cụ thể của bạn và đảm bảo thích hợp Cài đặt và bảo trì, bạn có thể tận hưởng nhiều năm hoạt động không gặp sự cố và Bảo vệ hệ thống.
