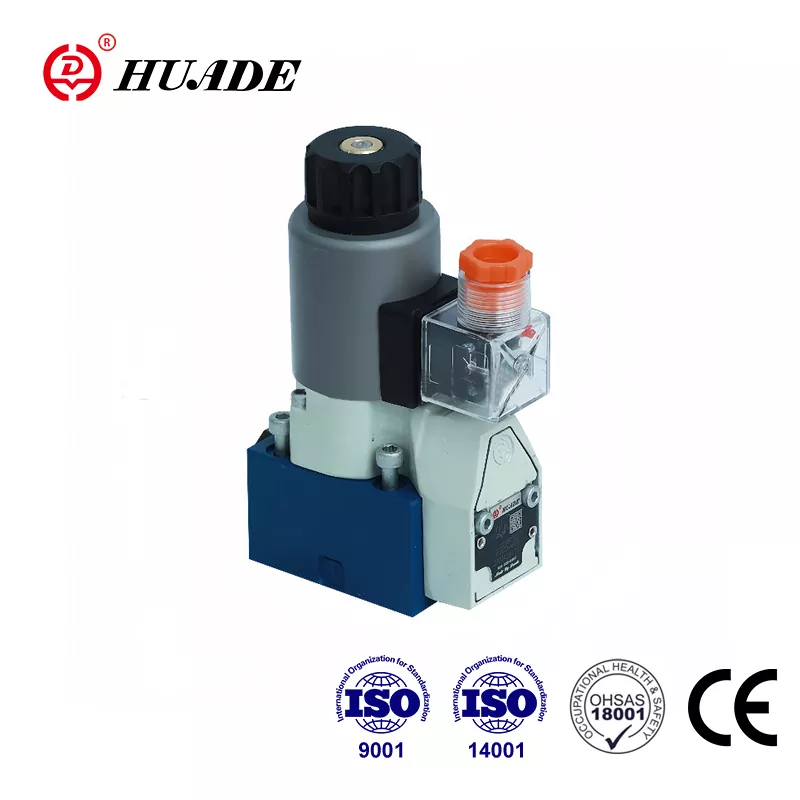

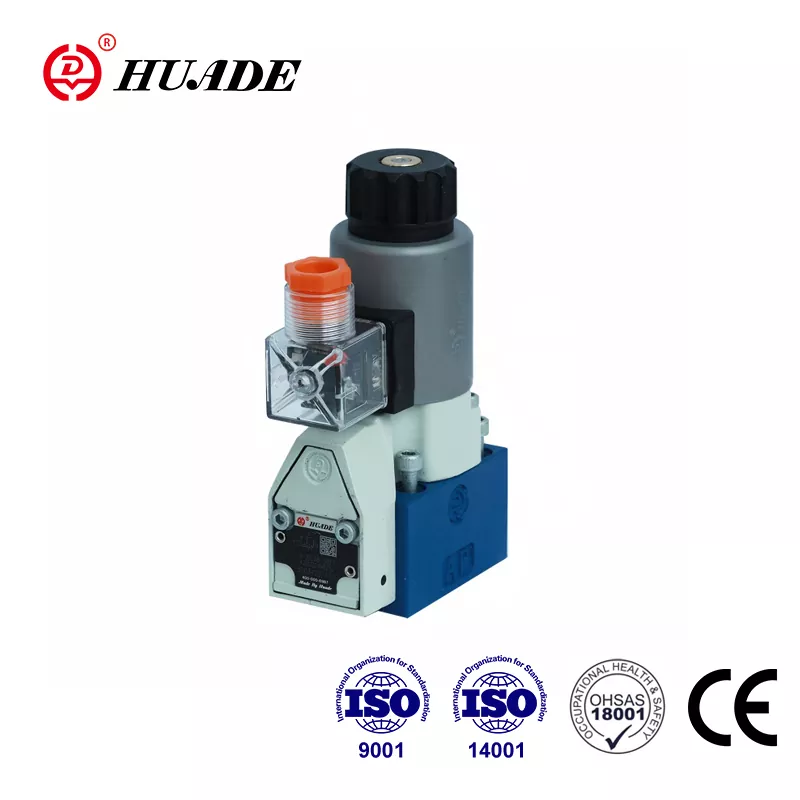

Huade Thủy lực là nhà sản xuất hàng đầu trong ngành thủy lực của Trung Quốc và đã có hai kinh nghiệm hợp tác lâu dài với Rexroth từ năm 1979. Van ghế định hướng Huade® loại M-SEW 6 là sự thay thế hợp lý cho dòng thành phần Rexroth® M-SEW 6 3X . Nó cạnh tranh với chất lượng tốt và giá thấp hơn. Để đảm bảo chất lượng cao của các sản phẩm thủy lực, Huade Thủy lực vận hành hơn 750 thiết bị sản xuất tiên tiến được nhập khẩu từ khắp nơi trên thế giới. Chất lượng của van vận hành điện từ này hoàn toàn có thể phù hợp với yêu cầu của khách hàng. Nhà máy đã thông qua các tiêu chuẩn quốc tế, cụ thể là ISO 9001, ISO14001 và OH SAS18001. Một loạt các van định hướng được sử dụng rộng rãi trong các môi trường công nghiệp khác nhau.
|
Dữ liệu kỹ thuật (Đối với các ứng dụng nằm ngoài các thông số này, vui lòng tham khảo ý kiến của chúng tôi!) |
|||
|
Tổng quan |
|||
|
Cài đặt |
không bắt buộc |
||
|
Tối đa. nhiệt độ môi trường xung quanh (°C) |
50 |
||
|
Cân nặng |
Van poppet 2/2 chiều (kg) |
1.5 |
|
|
Van poppet 3/2 chiều (kg) |
1.5 |
||
|
Van poppet 4/2 chiều (kg) |
2.3 |
||
|
Dữ liệu thủy lực |
|||
|
Max. operating pressure (MPa) |
xem bảng trang 140 |
||
|
Tối đa. dòng chảy (L/phút) |
25 |
||
|
Chất lỏng áp suất |
dầu khoáng hoặc este phốt phát |
||
|
Phạm vi nhiệt độ chất lỏng áp suất (°C) |
- 30 đến + 80 |
||
|
Phạm vi độ nhớt (mm2/s) |
2,8 đến 500 |
||
|
Mức độ ô nhiễm μm |
Mức độ ô nhiễm tối đa cho phép của chất lỏng thủy lực đối với NAS 1638 loại 9. Do đó, chúng tôi khuyên dùng bộ lọc có tỷ lệ lưu giữ tối thiểu là β10 ≥ 75. |
||
|
Dữ liệu điện |
|||
|
Loại điện áp |
DC |
AC |
|
|
Điện áp hiện có (V) |
12,24,42,96,110,205,220 |
chỉ có thể thông qua bộ chỉnh lưu |
|
|
Dung sai điện áp (điện áp danh định) (%) |
±10 |
||
|
Mức tiêu thụ điện năng (W) |
30 |
||
|
Nhiệm vụ |
100% |
||
|
Chuyển thời gian sang ISO 6403 |
xem bảng dưới đây |
||
|
Tần số chuyển đổi (chu kỳ s/h) |
15000 |
||
|
Bảo vệ theo DIN 40 050 |
IP65 |
||
|
Tối đa. nhiệt độ cuộn dây (°C) |
đến 150 |
||
Đặc trưng:
► Van poppet định hướng được kích hoạt trực tiếp, van điện từ được kích hoạt
► Cổng đóng không bị rò rỉ
► Việc chuyển mạch được đảm bảo ngay cả sau thời gian dài chịu áp lực
► Cuộn dây điện từ có thể xoay 90°
► Kết nối điện riêng
▶ Với khả năng ghi đè bằng tay được bảo vệ, tùy chọn
▶ Mẫu chuyển sang Din 24 340 form A, ISO 4401 và CETOP - RP 121H
Ứng dụng:
Van định hướng M-SEW 2 loại là van định hướng được kích hoạt bằng điện từ. Họ kiểm soát sự bắt đầu, dừng lại và hướng của một dòng chảy.
1. Chức năng, phần của Van định hướng Poppet M-SEW 6
M-SEW 6 về cơ bản bao gồm vỏ (1), cuộn dây điện từ (2), hệ thống van cứng (3) và (các) bi (4) làm bộ phận đóng.
Nguyên tắc cơ bản:
Ở vị trí ban đầu, quả bóng (4) được ép vào ghế bằng lò xo (9) và ở vị trí chuyển đổi bằng cuộn dây điện từ (2). Lực điện từ (2) tác dụng thông qua cần gạt (6) và bi (7) trên chốt dẫn động (8), được bịt kín ở hai bên. Buồng giữa hai bộ phận bịt kín được nối với cổng P. Hệ thống van (3) nhờ đó được cân bằng áp suất với các lực tác động (điện từ hoặc lò xo hồi vị). Do đó, các van có thể được sử dụng với áp suất lên tới 63 MPa.
hình cắt rời của loại M-2SEW6N
mặt cắt của loại M-3SEW6U
