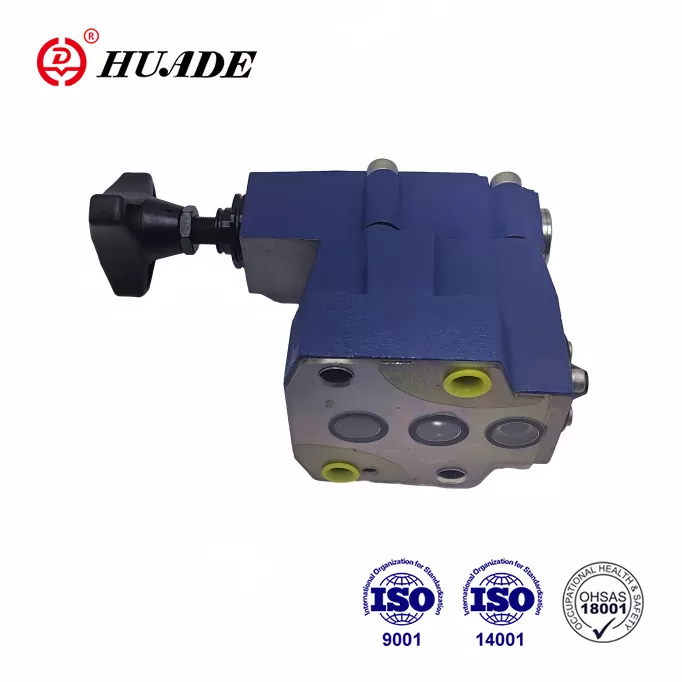

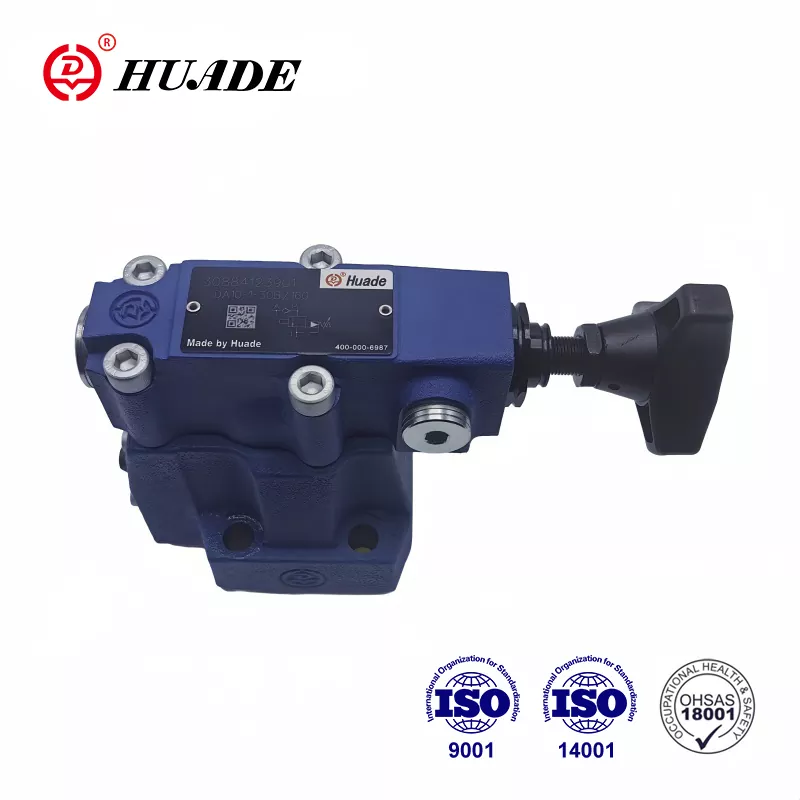

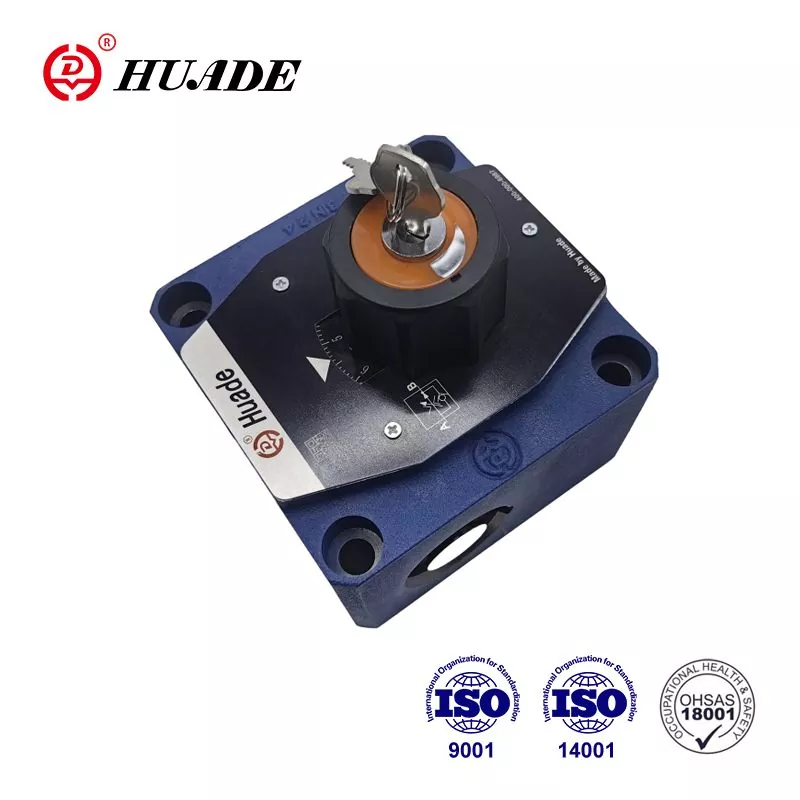

Van ngắt áp DA

Là thương hiệu hàng đầu trong ngành thủy lực Trung Quốc, van áp suất thủy lực Huade® được thị trường ưa chuộng nhờ chất lượng sánh ngang với các thương hiệu hạng nhất với giá cả phải chăng hơn. Van giảm áp Huade® DA có thể thay thế các dòng sản phẩm do Rexroth cung cấp do hai bên hợp tác lâu dài. Tất cả các chi nhánh của doanh nghiệp đều đã vượt qua ba chứng nhận lớn của hệ thống quốc gia là ISO9001, ISO14001 và OH SAS18001. Huade Thủy lực đã giới thiệu hơn 750 thiết bị tiên tiến từ khắp nơi trên thế giới. Nó cũng có một hệ thống kiểm tra tốt để đảm bảo hiệu suất vượt trội của từng van áp suất.

Thông số sản phẩm Van ngắt áp DA

Tính năng sản phẩm và ứng dụng của van ngắt áp DA

Đặc trưng:

► Để lắp tấm phụ:

▶ 4 yếu tố điều chỉnh:

● Núm xoay

● Tay áo có hình lục giác bên trong và nắp bảo vệ

● Núm xoay có thể khóa được cùng với thang đo

● Núm xoay có thang đo

► 3 mức áp suất

▶ Xả tải được kích hoạt bằng điện từ thông qua van định hướng tích hợp

Chức năng, mục đích và ký hiệu của van ngắt áp DA

Van điều khiển áp suất loại DA là van ngắt áp suất vận hành thí điểm. Chúng được sử dụng để chuyển dòng bơm sang đường nhánh không điều áp ngay khi đạt đến áp suất tải của bộ tích lũy. Các ứng dụng tiếp theo của van là trong các hệ thống có máy bơm áp suất cao và thấp. Trong trường hợp này, bơm áp suất thấp được chuyển sang đường dẫn không áp suất ngay khi đạt đến áp suất cao đã cài đặt.

Van ngắt áp suất DA về cơ bản bao gồm van chính với cụm ống chính, van thí điểm có bộ phận điều chỉnh áp suất và van kiểm tra. Ở van cỡ 10, van một chiều được tích hợp vào van chính. Ở kích thước van 25 và 32, van một chiều được lắp vào một tấm riêng biệt lắp dưới van chính.

Van ngắt áp suất loại DA

Chuyển dòng bơm từ P sang A hoặc P sang T.

Máy bơm cung cấp dòng chảy qua van một chiều (1) vào hệ thống thủy lực (P đến A). Áp suất ở cổng A tác động thông qua đường trục điều khiển (3) trên ống điều khiển trục điều khiển (4). Đồng thời, áp suất ở cổng P đi qua các lỗ (5) và (7) đến phía lò xo của ống chính (6) và con búp bê (8) trong van điều khiển (2). Ngay khi đạt đến áp suất giới hạn đã đặt trong hệ thống thủy lực, con rối (8) sẽ nhấc lên dựa vào lò xo (9). Chất lỏng áp suất bây giờ chảy qua các lỗ (5) và (7) vào buồng lò xo (11). Từ

ở đây, chất lỏng được đưa trở lại bể hoặc bên trong thông qua đường điều khiển ở loại van DA...30B/... hoặc bên ngoài qua đường điều khiển ở loại van DA.30B/..Y... Do các lỗ(5) và (7), hiện tại có sự sụt giảm áp suất ở ống cuộn chính (6). Ống cuộn chính (6) bây giờ nhấc khỏi chỗ ngồi và mở kết nối từ P đến T. Van một chiều (1) hiện điều chỉnh kết nối từ A đến P. Con búp bê (8) hiện được giữ mở bởi áp suất hệ thống thông qua trục điều khiển ống chỉ (4).

Chuyển dòng bơm từ P sang Tor P sang A.

Diện tích của ống dẫn hướng (4) lớn hơn 17% so với diện tích hiệu dụng của con rối (8). Do đó, lực tác dụng lên ống dẫn hướng (4) lớn hơn 17% so với lực tác dụng lên con quay (8). Khi áp suất của bộ truyền động giảm so với áp suất cắt bằng một van tương ứng với chênh lệch áp suất chuyển mạch, lò xo (9) sẽ đẩy con rối (8) lên chỗ ngồi của nó. Sau đó, áp suất được tạo ra ở phía lò xo của ống chính (6). Kết hợp với lò xo (10), điều này sẽ đóng ống chính (6) và cách ly kết nối từ P đến T. Dòng bơm đi qua một lần nữa qua van kiểm tra (1) vào hệ thống thủy lực (P đến A).

cấu trúc của DA10...30B

Ký hiệu DA...30B
