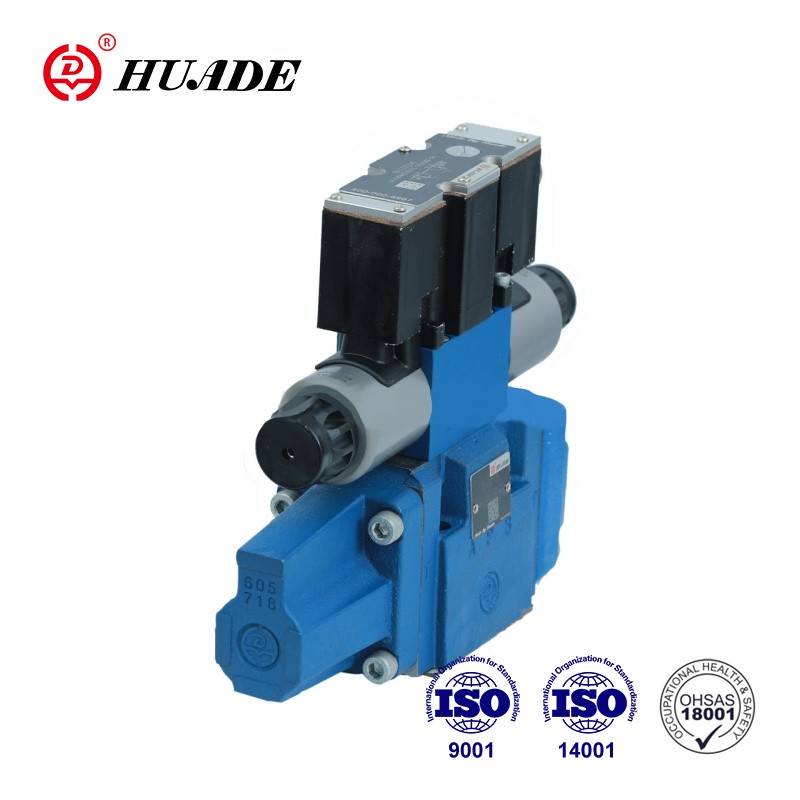

Loại van HD-4WRZE là loại van 4 chiều vận hành thí điểm được kích hoạt thông qua các cuộn dây điện từ tỷ lệ, chúng điều khiển hướng và tốc độ dòng chảy. Van định hướng tỷ lệ này có hiệu suất chi phí cao. Nhà máy được trang bị các thiết bị sản xuất tiên tiến từ khắp nơi trên thế giới và có quy trình kiểm tra nghiêm ngặt để đảm bảo hiệu suất ổn định của từng van tỷ lệ.
| thủy lực | |||||
| Kích thước danh nghĩa | 10 | 16 | 25 | 32 | |
| Áp suất vận hành | cung cấp dầu thí điểm bên ngoài | 3~10 | |||
| -Van thí điểm (MPa) | thí điểm cung cấp dầu nội bộ | 10~31,5 | 10~35 | ||
| -Van chính (MPa) | 31.5 | 35 | |||
| Áp suất đường hồi (MPa) | Cổng T (cống thoát dầu thí điểm bên ngoài) | 31.5 | 25 | 25 | 15 |
| Cổng T (cống dầu thí điểm nội bộ) | 3 | ||||
| Cổng Y | 3 | ||||
| Thể tích dầu dẫn hướng (cm3) cho chuyển động của ống chỉ 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Lưu lượng dầu điều khiển tại cổng X và Y (L/min) cho dạng tín hiệu đầu vào theo bậc 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Lưu lượng qua van chính (L/min) | 170 | 460 | 870 | 1600 | |
| Độ trễ % | 6 | ||||
| Chất lỏng áp suất | Khoáng sản oi1 đến DIN 51 524 | ||||
| Phạm vi nhiệt độ chất lỏng áp suất (oC) | -20~80 | ||||
| Phạm vi độ nhớt (mm2/s) | 20~380 | ||||
| Cài đặt | tùy chọn, tốt nhất là nằm ngang | ||||
| Trọng lượng cho phiên bản WRZ... (đối với WRZE"thêm 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Điện | |||
| Valve type | THÁNG 9 | NÓ ĐANG SÔI | |
| Loại điện áp | DC | ||
| Dòng điện tối đa (A) | 1.5 | 2.5 | |
| Điện trở cuộn dây điện từ (Ω) | Giá trị lạnh ở 20oC | 4.8 | 2 |
| Giá trị Max.warm | 7.2 | 3 | |
| Sự bảo vệ | IP65 | ||
| Nhiệt độ cuộn dây (oC) | lên tới 150 | ||
| Nhiệm vụ % | 100 | ||
| Điều khiển điện tử | HD-VT-VSPA2-50-1X/. | điện tử điều khiển tích hợp | |
Đặc trưng:
►Van định hướng tỷ lệ vận hành bằng thí điểm
►Để gắn tấm phụ
►Điều khiển hướng và tốc độ dòng chảy
►Ống điều khiển tập trung vào lò xo
►Van và thiết bị điện tử điều khiển tỷ lệ từ một nguồn duy nhất
Ứng dụng:
Van HD-4WRZE được sử dụng để điều khiển hướng và dòng chảy.
Về cơ bản, van bao gồm: van thí điểm ①, ống chính ④, van chính ⑥ và lò xo định tâm ③. Khi cuộn điện từ B ở trạng thái mất điện, ống điều khiển ② di chuyển sang phải. Nguồn cung cấp dầu dẫn hướng cho van điều khiển là bên trong qua cổng P hoặc bên ngoài qua cổng X. Dầu điều khiển chảy qua van điều khiển ① vào buồng áp suất và di chuyển ống chính ④ theo tỷ lệ với tín hiệu điện đầu vào. Kết nối từ P đến A và từ B đến T thông qua mặt cắt loại lỗ có đặc tính dòng chảy lũy tiến.
Khi cuộn dây điện từ A ở trạng thái mất điện, ống cuộn chính di chuyển sang trái. Kết nối từ P đến B và từ A đến T. Việc ngắt điện của cuộn dây điện từ, ống điều khiển và ống dẫn hướng ④ được di chuyển trở lại tâm của chúng các vị trí.
Ký hiệu Van định hướng tỷ lệ 4WRZE-7X
