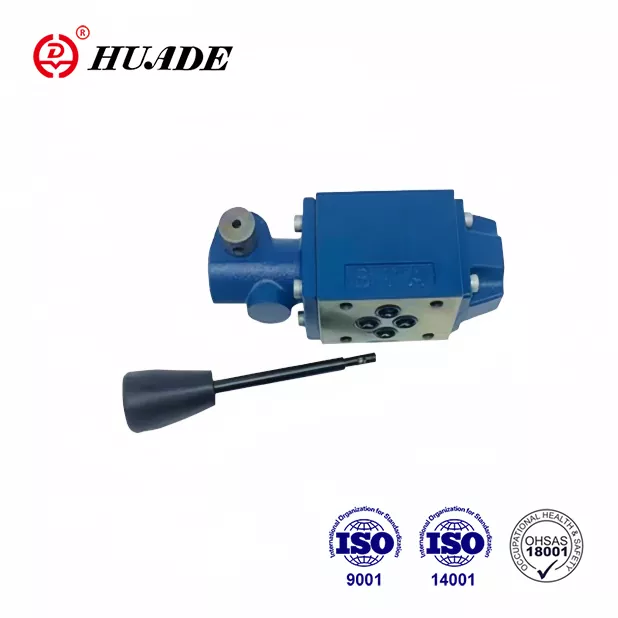

Khi bạn đang làm việc với các hệ thống thủy lực cần điều khiển thủ công đáng tin cậy, van điều khiển hướng WMM 6 nổi bật như một lựa chọn thiết thực. Loại van này do Bosch Rexroth sản xuất đã phục vụ các ngành công nghiệp trên toàn thế giới trong nhiều thập kỷ. Nó được thiết kế để kiểm soát dòng chất lỏng thủy lực một cách chính xác, giúp người vận hành quản lý mọi thứ từ máy móc công nghiệp đến thiết bị di động.
WMM 6 thuộc dòng van định hướng vận hành thủ công tuân theo tiêu chuẩn quốc tế. Điều làm cho loại van này đặc biệt hữu ích là khả năng vận hành đơn giản kết hợp với cấu trúc chắc chắn. Các kỹ sư và kỹ thuật viên đánh giá cao cách nó xử lý các ứng dụng áp suất trung bình đến cao mà không yêu cầu hệ thống điện phức tạp hoặc nguồn điện bên ngoài.
Hiểu những điều cơ bản về thiết kế WMM 6

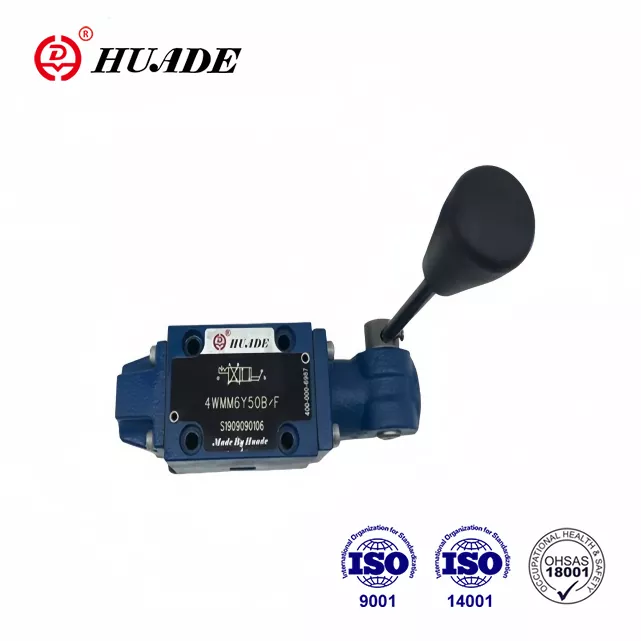

Van điều khiển hướng WMM 6 hoạt động thông qua cơ cấu ống trượt bên trong vỏ được gia công chính xác. Khi bạn di chuyển cần gạt bằng tay, ống chỉ sẽ dịch chuyển vị trí, mở và đóng các đường dẫn cụ thể cho chất lỏng thủy lực. Phương thức vận hành trực tiếp này có nghĩa là không có độ trễ giữa đầu vào của bạn và phản hồi của van.
Thân van được gắn trực tiếp vào một tấm phụ theo tiêu chuẩn CETOP 3, còn được gọi là giao diện NG6 hoặc ISO 4401-03. Tiêu chuẩn hóa này làm cho việc lắp đặt trở nên đơn giản và cho phép van phù hợp với các hệ thống thủy lực hiện có mà không cần sửa đổi tùy chỉnh. Vỏ thường được làm từ thép mạ kẽm, mang lại khả năng chống ăn mòn tuyệt vời ngay cả trong môi trường đòi hỏi khắt khe.
Bên trong van, bạn sẽ tìm thấy các ống cuộn được thiết kế cẩn thận với các miếng đệm kín giúp giảm thiểu rò rỉ bên trong. Các cuộn này có nhiều cấu hình khác nhau, mỗi cuộn được xác định bằng một ký hiệu cụ thể. Cơ chế hồi xuân đảm bảo van trở về vị trí trung lập khi bạn nhả cần, điều này rất cần thiết để vận hành an toàn.
Thông số kỹ thuật quan trọng
Van điều khiển hướng WMM 6 xử lý áp suất lên tới 315 bar trên các cổng chính của nó, với công suất dòng chảy tối đa là 60 lít mỗi phút. Những thông số kỹ thuật này làm cho nó phù hợp với các xi lanh và động cơ thủy lực cỡ trung bình. Cổng bình chứa có thể chịu được áp suất lên tới 160 bar, đủ cho hầu hết các ứng dụng tiêu chuẩn.
Phạm vi nhiệt độ hoạt động kéo dài từ âm 30 đến cộng 80 độ C khi sử dụng phớt NBR tiêu chuẩn. Đối với các ứng dụng liên quan đến nhiệt độ cao hơn hoặc chất lỏng kháng hóa chất, van có sẵn các vòng đệm FKM được mã hóa là biến thể V. Van duy trì hiệu suất trên phạm vi độ nhớt rộng, từ 2,8 đến 500 milimét vuông mỗi giây, mặc dù hiệu suất tối ưu đạt khoảng 46 mm²/giây khi sử dụng dầu thủy lực tiêu chuẩn như HLP46.
Cụm van hoàn chỉnh nặng khoảng 1,4 kg đối với phiên bản ba vị trí và 1,6 kg khi được trang bị cơ cấu hãm bánh cóc. Cần gạt thủ công cần lực khoảng 20 đến 30 newton để hoạt động, tùy thuộc vào áp suất hệ thống và cấu hình ống chỉ. Mức lực này đảm bảo khả năng kiểm soát tích cực mà không gây mệt mỏi cho người vận hành trong quá trình sử dụng kéo dài.
Biểu tượng ống chỉ và tùy chọn đường dẫn dòng chảy
Hiểu các ký hiệu ống cuộn là rất quan trọng khi chọn van điều khiển hướng WMM 6 cho ứng dụng của bạn. Mỗi biểu tượng đại diện cho một cấu hình đường dẫn dòng chảy cụ thể xác định cách hoạt động của van ở các vị trí khác nhau. Ký hiệu được đánh dấu trực tiếp trên thân van để dễ dàng nhận biết.
Ký hiệu E thể hiện cấu hình trung tâm khép kín trong đó tất cả các cổng bị chặn ở vị trí trung tính. Thiết kế này lý tưởng khi bạn cần giữ xi lanh thủy lực ở đúng vị trí mà không bị trôi. Khi bạn di chuyển cần gạt sang vị trí A, áp suất sẽ chuyển sang cổng A trong khi cổng B nối với bình chứa và ngược lại đối với vị trí B.
Biểu tượng M có thiết kế trung tâm mở trong đó cổng A và B kết nối với bể ở vị trí trung lập trong khi cổng áp suất vẫn bị chặn. Cấu hình này phổ biến trong các ứng dụng chuyển hướng mà bạn muốn tích tụ áp suất tối thiểu trong quá trình trung tính. Công suất dòng chảy có xu hướng cao hơn với biểu tượng này so với các biểu tượng khác.
Biểu tượng C cung cấp một cấu hình phổ biến khác trong đó áp suất kết nối với bể ở trạng thái trung tính trong khi cổng làm việc A và B bị chặn. Thiết kế này giúp ngăn ngừa hiện tượng trượt động cơ trong các ứng dụng mà việc duy trì vị trí ít quan trọng hơn việc đảm bảo máy bơm có thể dỡ hàng. Biểu tượng J cung cấp một trung tâm song song nơi áp suất kết nối một phần với cả bể chứa và cổng làm việc, hữu ích trong các ứng dụng cụ thể yêu cầu giảm áp suất trong quá trình trung hòa.
Ứng dụng trong thế giới thực và sử dụng trong ngành
Van điều khiển hướng WMM 6 được sử dụng rộng rãi trong các cơ sở sản xuất nơi cần điều khiển thủ công các chức năng thủy lực. Máy ép phun thường kết hợp các van này cho hoạt động đóng và mở khuôn. Điều khiển cơ học trực tiếp cung cấp cho người vận hành phản hồi xúc giác mà điều khiển điện tử không thể sánh được.
Thiết bị di động đại diện cho một lĩnh vực ứng dụng chính khác. Máy móc nông nghiệp, thiết bị xây dựng và phương tiện xử lý vật liệu sử dụng WMM 6 cho các chức năng được hưởng lợi từ khả năng ghi đè thủ công. Cấu trúc chắc chắn của van chịu được sự thay đổi độ rung và nhiệt độ thường gặp trong môi trường di động.
Ở những vị trí nguy hiểm, biến thể WMM 6 XC cung cấp khả năng vận hành chống cháy nổ tuân thủ các chỉ thị ATEX. Điều này làm cho van phù hợp với các hoạt động dầu khí, môi trường khai thác mỏ và các cơ sở xử lý hóa chất nơi có thể có bầu không khí dễ cháy. Phiên bản XC duy trì nhiệt độ bề mặt dưới 100 độ C và đáp ứng các yêu cầu đối với thiết bị Nhóm II Loại 2G/D.
Các xưởng bảo trì và bàn thử nghiệm thường xuyên sử dụng van điều khiển hướng WMM 6 để điều khiển thủ công trong quá trình thiết lập và xử lý sự cố. Hoạt động đơn giản và hiệu suất đáng tin cậy của van khiến nó trở nên lý tưởng cho các ứng dụng mà người vận hành cần điều khiển chính xác mà không cần quy trình thiết lập hoặc lập trình phức tạp.
So sánh WMM 6 với các giải pháp thay thế
Trong dòng sản phẩm Bosch Rexroth, van điều khiển hướng WMM 6 nằm cạnh các van vận hành bằng tay khác phục vụ các mục đích tương tự nhưng với các phương pháp truyền động khác nhau. Dòng WMR 6 sử dụng cơ cấu dẫn động con lăn hoặc pít tông, khiến nó phù hợp cho việc điều khiển tuần tự vận hành bằng cam. Biến thể WMD 6 có tính năng vận hành bằng núm xoay, giúp lắp đặt nhỏ gọn hơn trong các ứng dụng bị giới hạn về không gian.
Đối với các yêu cầu vận hành từ xa, dòng WMU 6 cung cấp khả năng điều khiển phi công bằng thủy lực thay vì truyền động trực tiếp bằng tay. Điều này cho phép vận hành van từ xa bằng cách sử dụng các van thí điểm nhỏ. Tuy nhiên, điều này làm tăng thêm độ phức tạp của hệ thống và yêu cầu nguồn áp suất thí điểm, điều mà WMM 6 cơ bản không cần.
Các van vận hành bằng điện từ như dòng 4WE 6 mang lại lợi ích tự động hóa và tích hợp với hệ thống điều khiển điện tử. Các van điều khiển hướng hoạt động bằng điện này phản hồi tín hiệu PLC và cho phép thực hiện trình tự phức tạp. Tuy nhiên, chúng yêu cầu nguồn điện và thường đắt hơn khoảng 20% so với WMM 6 thủ công. Van thủ công cung cấp nguồn dự phòng đáng tin cậy trong trường hợp mất điện.
Van điều khiển hướng WMM 6 mang lại hiệu quả về mặt chi phí cho các ứng dụng có thể chấp nhận hoặc ưu tiên vận hành thủ công. Sự đơn giản của nó giúp giảm chi phí ban đầu, giảm yêu cầu bảo trì và độ tin cậy lâu dài tuyệt vời. Sự vắng mặt của các bộ phận điện giúp loại bỏ mối lo ngại về nhiễu điện từ hoặc sự cố về điện.
Hướng dẫn cài đặt và thực tiễn tốt nhất
Việc lắp đặt van điều khiển hướng WMM 6 đúng cách bắt đầu bằng việc chuẩn bị bề mặt tấm phụ lắp. Bề mặt phải phẳng, sạch và không bị trầy xước hoặc hư hỏng có thể gây rò rỉ. Bôi một lớp mỏng dầu thủy lực lên vòng đệm kín chữ O trước khi lắp đặt để tránh hư hỏng trong quá trình lắp ráp.
Gắn van bằng bốn vít đầu ổ cắm M5 với mô-men xoắn siết chặt là 10 newton-mét. Thực hiện theo mô hình siết chặt theo đường chéo để đảm bảo phân bổ áp suất đều trên bề mặt lắp đặt. Van có thể được lắp đặt theo bất kỳ hướng nào vì nó hoạt động theo nguyên lý ống trượt thay vì cơ chế phụ thuộc vào trọng lực.
Hệ thống lọc đóng một vai trò quan trọng trong tuổi thọ của van. Lắp đặt các bộ lọc có khả năng đạt mã độ sạch ISO 4406 20/18/15 hoặc cao hơn, tương ứng với mức lọc khoảng 25 micron. Sự nhiễm bẩn là nguyên nhân hàng đầu gây ra hiện tượng mài mòn sớm ở các van điều khiển hướng, do đó không thể coi trọng việc duy trì độ sạch chất lỏng thích hợp.
Tránh sử dụng van điều khiển hướng WMM 6 trong các ứng dụng dòng chảy chủ yếu theo một hướng nếu có thể. Lực dòng chảy không cân bằng có thể gây ra sự mài mòn nhanh chóng và có thể yêu cầu lắp đặt các thiết bị bù áp suất. Khi không thể tránh khỏi hoạt động theo một hướng, hãy cân nhắc việc bổ sung các bộ phận tiết lưu ở cổng áp suất để giảm lực dòng chảy và giảm thiểu độ lệch của ống chỉ.
Cân nhắc bảo trì và khắc phục sự cố
Việc kiểm tra thường xuyên van điều khiển hướng WMM 6 phải bao gồm việc kiểm tra rò rỉ bên ngoài xung quanh vỏ và các kết nối cổng. Một lượng nhỏ rò rỉ có thể cho thấy vòng chữ O bị mòn cần được thay thế. Hầu hết các bộ con dấu đều có sẵn và có thể được lắp đặt mà không cần các công cụ chuyên dụng.
Ống van phải di chuyển trơn tru trong toàn bộ phạm vi chuyển động của nó mà không bị ràng buộc hoặc dùng lực quá mức. Nếu lực vận hành tăng lên đáng kể, điều này có thể cho thấy lỗ ống cuộn bị nhiễm bẩn hoặc phần tiếp xúc của ống cuộn bị mòn. Kiểm tra bên trong yêu cầu tháo van ra khỏi hệ thống và tháo rời theo hướng dẫn của nhà sản xuất.
Khi vận hành với chất lỏng chống cháy như loại HFC, tuổi thọ của vòng bịt dự kiến sẽ giảm so với vận hành bằng dầu khoáng. Van điều khiển hướng WMM 6 vẫn tương thích với các chất lỏng này, nhưng khoảng thời gian bảo trì phải được rút ngắn từ 30 đến 50%. Đảm bảo tải trước đầy đủ lên cổng bể khi sử dụng chất lỏng HFC để duy trì độ kín thích hợp.
Đối với các ứng dụng trong môi trường dễ cháy nổ sử dụng biến thể XC, nên xác minh định kỳ việc tuân thủ nhiệt độ bề mặt. Duy trì hồ sơ dịch vụ chi tiết cho thấy sự tuân thủ các yêu cầu của ATEX. Mọi sửa đổi hoặc sửa chữa phải bảo đảm đặc tính chống cháy nổ của cụm van.
Chọn cấu hình phù hợp với nhu cầu của bạn
Việc chọn loại van điều khiển hướng thích hợp mẫu WMM 6 đòi hỏi phải xem xét cẩn thận các yêu cầu ứng dụng của bạn. Bắt đầu bằng cách xác định công suất dòng chảy cần thiết và áp suất vận hành tối đa. Mặc dù van xử lý tới 60 lít mỗi phút và áp suất 315 bar, hoạt động dưới mức tối đa thường kéo dài tuổi thọ sử dụng.
Tiếp theo, chọn biểu tượng ống cuộn phù hợp với yêu cầu chức năng của bạn. Nếu bạn cần giữ tải đúng vị trí, ký hiệu E cho biết mức rò rỉ bên trong thấp nhất. Đối với các ứng dụng mà máy bơm phải dỡ hàng ở trạng thái trung tính, ký hiệu C hoặc M có thể phù hợp hơn. Xem lại sơ đồ đường dẫn dòng chảy một cách cẩn thận để đảm bảo biểu tượng đã chọn cung cấp hoạt động mạch mong muốn.
Quyết định xem ứng dụng của bạn có cần cơ chế giam giữ hay không. Bộ phận hãm bánh cóc tùy chọn giữ cần gạt ở vị trí đã chọn mà không yêu cầu người vận hành nhập liệu liên tục. Tính năng này tỏ ra có giá trị khi bộ truyền động phải được kéo dài hoặc thu lại trong thời gian dài, mặc dù nó làm giảm nhẹ công suất dòng chảy tối đa.
Xem xét môi trường hoạt động khi chỉ định vật liệu bịt kín. Phớt NBR tiêu chuẩn hoạt động tốt cho hầu hết các ứng dụng sử dụng chất lỏng thủy lực gốc dầu khoáng. Các vòng đệm FKM được mã hóa bằng chữ V có khả năng chịu nhiệt độ cao và một số chất lỏng tổng hợp nhất định tốt hơn. Đối với các ứng dụng trong môi trường dễ cháy nổ, hãy chỉ định biến thể XC cùng với tài liệu chứng nhận ATEX thích hợp.
Khả năng tương thích chất lỏng và tích hợp hệ thống
Van điều khiển hướng WMM 6 hoạt động thành công với nhiều loại chất lỏng thủy lực. Dầu khoáng tiêu chuẩn đáp ứng thông số kỹ thuật DIN 51524 mang lại tuổi thọ và hiệu suất sử dụng tuyệt vời. Chất lỏng thủy lực có khả năng phân hủy sinh học thuộc loại HETG và HEES cũng tương thích, giúp van phù hợp với các ứng dụng nhạy cảm với môi trường.
Khi sử dụng chất lỏng nước-glycol được phân loại là HFC, hãy lưu ý rằng tuổi thọ của bộ phận có thể bị giảm so với hoạt động bằng dầu khoáng. Những chất lỏng này mang lại lợi ích chống cháy vượt xa những cân nhắc về bảo trì trong nhiều ứng dụng. Chất lỏng gốc nước đòi hỏi phải chú ý cẩn thận đến thiết kế hệ thống để ngăn ngừa hiện tượng xâm thực và đảm bảo bôi trơn đầy đủ các bộ phận bên trong.
Các nhà thiết kế hệ thống nên xem xét sự sụt giảm áp suất qua van điều khiển hướng WMM 6 khi tính toán các yêu cầu về máy bơm. Ở lưu lượng định mức 60 lít/phút, áp suất sẽ giảm trong khoảng từ 5 đến 15 bar tùy thuộc vào ký hiệu ống cuộn và hướng dòng chảy. Sự mất mát áp suất này phải được đưa vào tính toán hiệu suất tổng thể của hệ thống.
Van tích hợp dễ dàng với các bộ phận thủy lực tiêu chuẩn bao gồm máy bơm, xi lanh, động cơ và ắc quy. Giao diện gắn CETOP của nó đảm bảo khả năng tương thích với các tấm phụ từ nhiều nhà sản xuất khác nhau. Khi thay thế các van cũ hơn, hãy xác minh rằng kích thước cổng và kiểu lắp phù hợp để tránh các vấn đề về lắp đặt.
Sự phát triển trong tương lai và xu hướng ngành
Trong khi van điều khiển hướng WMM 6 đại diện cho công nghệ đã được chứng minh, những phát triển đang diễn ra vẫn tiếp tục nâng cao khả năng của nó. Một số nhà sản xuất đang khám phá việc tích hợp cảm biến để cung cấp phản hồi vị trí mà không ảnh hưởng đến tính đơn giản vốn có của van. Những phát triển như vậy có thể cho phép giám sát tình trạng trong khi vẫn duy trì hoạt động thủ công như phương pháp kiểm soát chính.
Xu hướng kết nối Công nghiệp 4.0 ảnh hưởng đến cả các bộ phận truyền thống như van định hướng thủ công. Các phiên bản trong tương lai có thể kết hợp giám sát không dây số lượng chu kỳ, nhiệt độ vận hành và điều kiện áp suất. Dữ liệu này có thể hỗ trợ các chiến lược bảo trì dự đoán mà không cần thiết kế lại hệ thống thủy lực hiện có.
Các quy định về môi trường tiếp tục thúc đẩy nhu cầu về chất lỏng thủy lực có khả năng phân hủy sinh học và giảm mức tiêu thụ năng lượng. Van điều khiển hướng WMM 6 đã hỗ trợ hầu hết các chất lỏng thân thiện với môi trường, đáp ứng tốt các yêu cầu này. Việc phát triển vật liệu bịt kín liên tục sẽ cải thiện hơn nữa khả năng tương thích với các công thức chất lỏng mới nổi.
Bất chấp những tiến bộ trong điều khiển điện tử, van thủ công vẫn phù hợp với các hệ thống dự phòng, hoạt động khẩn cấp và các ứng dụng trong đó tính đơn giản và độ tin cậy cao hơn lợi ích tự động hóa. Van điều khiển hướng WMM 6 có thể sẽ tiếp tục thực hiện các vai trò này trong khi dần dần kết hợp các khả năng giám sát nhằm nâng cao thay vì thay thế hoạt động thủ công cốt lõi của nó.
Cân nhắc về mua sắm và sẵn có
Van điều khiển hướng WMM 6 được cung cấp rộng rãi thông qua các nhà phân phối được ủy quyền của Bosch Rexroth trên toàn thế giới. Thời gian thực hiện thường dao động từ khả năng có sẵn ngay lập tức đối với các cấu hình phổ biến đến vài tuần đối với các biến thể chuyên biệt. Khi lập kế hoạch lắp đặt hoặc bảo trì hệ thống, hãy tính đến thời gian mua sắm, đặc biệt đối với các ký hiệu ống cuộn hoặc phiên bản chống cháy nổ ít phổ biến hơn.
Giá cả khác nhau tùy theo cấu hình, với các mẫu cơ bản bắt đầu từ khoảng 100 đến 300 euro khi mua một chiếc. Định giá theo khối lượng giúp giảm đáng kể chi phí trên mỗi đơn vị đối với các dự án cần nhiều van. Nhà phân phối được ủy quyền có thể cung cấp báo giá chi tiết dựa trên mã model và số lượng cụ thể.
Khi tìm nguồn cung ứng van điều khiển hướng WMM 6, hãy xác minh rằng nhà cung cấp cung cấp các sản phẩm Bosch Rexroth chính hãng có tài liệu phù hợp. Các bộ phận thủy lực giả là mối lo ngại đáng kể ở một số thị trường, có khả năng ảnh hưởng đến hiệu suất và an toàn của hệ thống. Yêu cầu giấy chứng nhận phù hợp và xác minh số bộ phận so với danh mục chính thức.
Sự sẵn có của hỗ trợ kỹ thuật sẽ là yếu tố quyết định việc lựa chọn nhà cung cấp. Các nhà phân phối có chuyên môn về thủy lực nội bộ có thể hỗ trợ giải đáp các thắc mắc về ứng dụng, khắc phục sự cố và hỗ trợ thiết kế hệ thống. Dịch vụ giá trị gia tăng này thường tỏ ra quan trọng hơn những khác biệt nhỏ về giá, đặc biệt đối với các ứng dụng quan trọng hoặc hệ thống phức tạp.
Phần kết luận
Van điều khiển hướng WMM 6 mang đến khả năng điều khiển thủ công đáng tin cậy cho các hệ thống thủy lực trong nhiều ngành công nghiệp và ứng dụng khác nhau. Thiết kế đã được chứng minh, giao diện được tiêu chuẩn hóa và kết cấu chắc chắn khiến nó trở thành sự lựa chọn thiết thực khi mong muốn hoặc yêu cầu điều khiển trực tiếp từ người vận hành. Hiểu các thông số kỹ thuật, tùy chọn cấu hình và hướng dẫn ứng dụng phù hợp sẽ đảm bảo tích hợp thành công vào hệ thống thủy lực của bạn.
Cho dù bạn đang thiết kế thiết bị mới, nâng cấp hệ thống hiện có hay chỉ định các bộ phận thay thế, WMM 6 đều đáng được cân nhắc cho các ứng dụng điều khiển hướng thủ công. Sự kết hợp giữa hiệu suất, độ tin cậy và hiệu quả chi phí đã khiến nó trở thành một giải pháp tiêu chuẩn trong ngành thủy lực. Với việc lựa chọn, lắp đặt và bảo trì phù hợp, loại van này có thể hoạt động trong nhiều năm mà không gặp sự cố trong các ứng dụng thủy lực đòi hỏi khắt khe.
