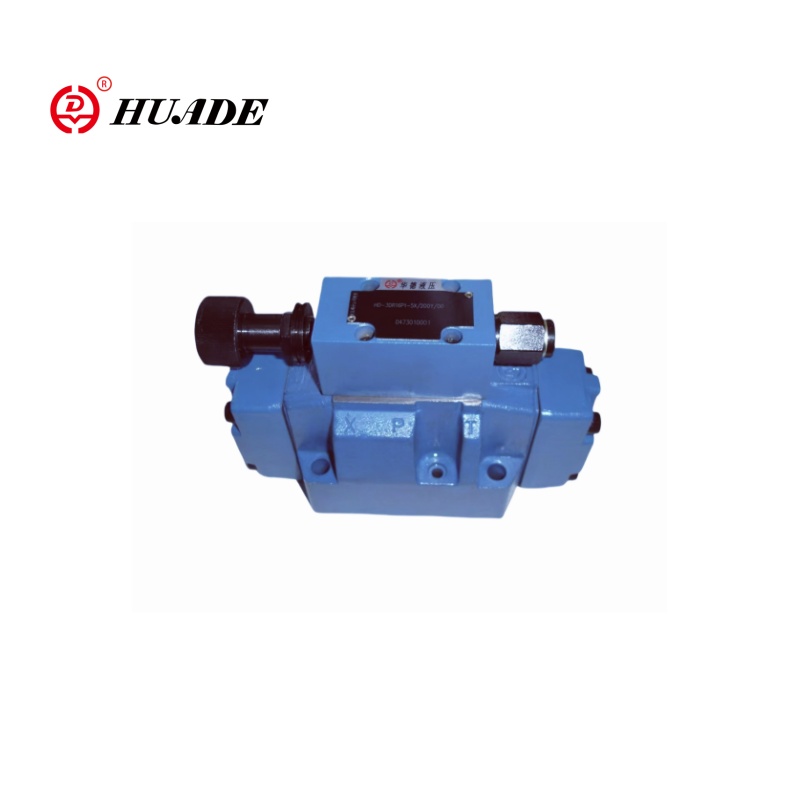

Phi công của Huade vận hành van giảm áp suất ba chiều 3DR10P-6X có chức năng điều khiển thí điểm. Van tỷ lệ này có thể nhận ra kết nối ba chiều và có các đặc điểm điều chỉnh theo tỷ lệ. Valve 3DR10P-6X chủ yếu được sử dụng trong hệ thống thủy lực để giảm và ổn định áp suất hệ thống.
| Tổng quan | ||
| Trọng lượng kg | 6 | |
| Vị trí cài đặt | Không bắt buộc | |
| Phạm vi nhiệt độ xung quanh ℃ | -30 đến +50 | |
| Thủy lực | ||
| Thanh áp lực danh nghĩa | 315 | |
| Áp suất hoạt động tối đa | -Port P và một thanh | 315 |
| - Cổng Y Bar | Riêng biệt và áp lực không đối với xe tăng | |
| Thiết lập áp lực | -Minimum Bar | Tùy thuộc vào dòng chảy |
| -Maximum Bar | 50; 100; 200; 315 | |
| Dòng chảy tối đa l/phút | 120 | |
| Chất lỏng thủy lực | Dầu khoáng (HL, HLP) đến DIN 51524; Chất lỏng thủy lực phân hủy sinh học nhanh đến VDMA 24568 (xem thêm RE 90221); Hetg (dầu hạt hiếp dâm) 1); Hepg (polyglycols) 2); HEES (este tổng hợp) 2); Chất lỏng thủy lực khác theo yêu cầu | |
| Phạm vi nhiệt độ chất lỏng thủy lực ℃ | -30 đến +80 (niêm phong NBR) -20 đến +80 (con dấu FKM) | |
| Độ nhớt Phạm vi MM2/s | 10 đến 800 | |
Đặc trưng:
▶ Van để giảm (P xuống A) và giới hạn
A
▶ 4 giai đoạn áp lực
▶ 4 yếu tố điều chỉnh
● Núm xoay
● Tay áo có hình lục giác và nắp bảo vệ
● Núm xoay có thể khóa với tỷ lệ
● Núm xoay với tỷ lệ
Ứng dụng:
Van giảm áp suất ba chiều 3DR10P-6X có thể được sử dụng rộng rãi trong các hệ thống thủy lực khác nhau, như máy móc kỹ thuật, thiết bị luyện kim, đóng tàu và các trường khác.
Van áp suất loại 3DR10P-6X là một van giảm áp suất 3 chiều vận hành với giới hạn áp suất trong mạch thứ cấp. Nó được sử dụng để giảm áp suất trong hệ thống thủy lực.
Van giảm áp bao gồm chủ yếu là van chính (1) với ống điều khiển (2) và van điều khiển thí điểm (3) với phần tử điều chỉnh áp suất (10).
Khi nghỉ ngơi, van được mở. Chất lỏng áp suất có thể chảy không bị hạn chế từ cổng P đến cổng A. Áp suất trong cổng A được áp dụng thông qua kênh (4) đến khu vực ống chỉ đối diện với lò xo nén (9). Đồng thời, áp suất được áp dụng thông qua lỗ (6) cho phía lò xo của ống dẫn điều khiển (2) và thông qua kênh (5) đến bóng (7) trong van điều khiển thí điểm (3).
Phụ thuộc vào cài đặt của lò xo nén (11), một áp suất tích tụ trước bóng (7) và trong kênh (5) giữ ống chỉ điều khiển (2) ở vị trí mở. Chất lỏng áp suất chảy từ cổng P thông qua ống điều khiển (2) vào cổng A, cho đến khi một áp suất được tích tụ trong cổng A, vượt quá giá trị áp suất được đặt tại lò xo nén (11) và nâng bóng (7).
Các ống điều khiển (2) di chuyển vào vị trí đóng. Áp suất giảm yêu cầu đạt được khi sự cân bằng giữa áp suất trong cổng A và giá trị áp suất được đặt tại lò xo nén (11).
Nếu áp lực trong cổng A tiếp tục tăng tại bộ truyền động thông qua các lực bên ngoài, cuộn đệm điều khiển (2) được di chuyển vẫn còn xa hơn so với lò xo nén (9). Do đó, cổng A được kết nối với cổng t thông qua các vùng đất điều khiển (8) tại ống chỉ điều khiển (2). Đủ chất lỏng áp suất chảy vào bể để đảm bảo rằng áp suất không tăng thêm nữa.
Dầu thí điểm trở về từ buồng lò xo (12) luôn ở bên ngoài thông qua đường điều khiển (13) đến Cổng Y. Điều này phải luôn luôn chảy ở áp suất 0 đến bể.
Kết nối đồng hồ đo áp suất (14) cho phép theo dõi áp suất giảm trong cổng A.

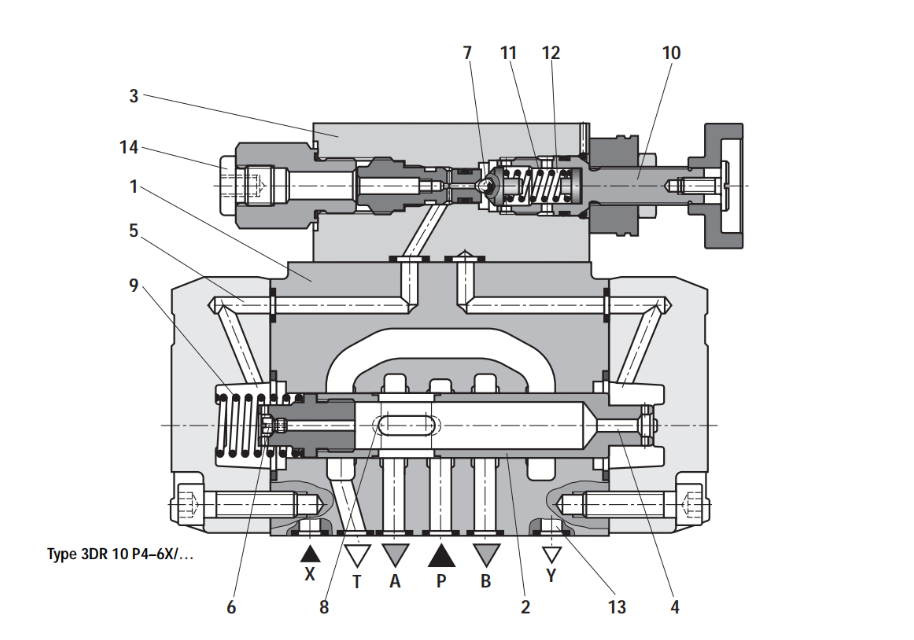

Sturctur của van tỷ lệ 3DR10P-6X
