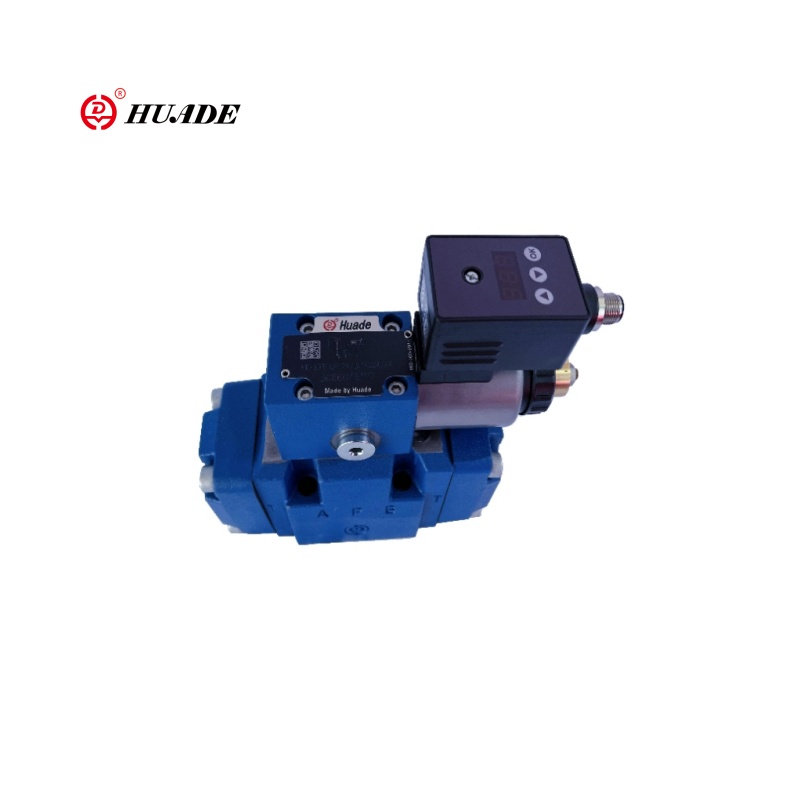

3DREM-7X là một van giảm áp suất tỷ lệ điều hành phi công ba chiều. So với loạt 3DRE/3DREE. Áp suất tỷ lệ giảm van 3DREM-7X có các cảm biến tích hợp hoặc giao diện giao tiếp tốt hơn. Chức năng cốt lõi của van 3DREM-7X là kiểm soát áp suất đầu ra theo cách tỷ lệ điện. Nó có thể đạt được quy định áp suất + dỡ qua cấu trúc ba chiều (p → a, a → t). Áp suất tỷ lệ giảm van 3DREM-7X phù hợp cho các hệ thống điều khiển thủy lực có độ chính xác cao và động lực học cao.
| Dữ liệu kỹ thuật | |||
| Tổng quan | |||
| Kích thước ng | 10 | 16 | |
| Trọng lượng kg | Loại 3DRE và 3DREM | 7.5 | 10.3 |
| Loại 3DREE và 3DREME | 7.6 | 10.4 | |
| Vị trí cài đặt | Bất kỳ, tốt nhất là ngang | ||
| Phạm vi nhiệt độ lưu trữ ℃ | -20 ~+80 | ||
| Phạm vi nhiệt độ xung quanh ℃ | Nhập HD-3DRE và HD-3DREM | -20 ~+70 | |
| Nhập HD-3DREE và HD-3DREME | -20 ~+50 | ||
Đặc trưng:
▶ Phiên bản 3 chiều
▶ Hoạt động bằng điện từ theo tỷ lệ với cuộn dây có thể quay
▶ Để gắn tấm con
▶ Mẫu chuyển đổi theo ISO 4401
▶ Giới hạn áp suất tối đa, tùy chọn
▶ Valve và điều khiển thiết bị điện tử từ một nguồn duy nhất
▶ Điện tử tích hợp (OBE) (Loại HD-3DRE (M) E):
- Little Sản xuất dung sai của đường cong đặc trưng áp suất giá trị lệnh
▶ Điện tử điều khiển bên ngoài (Loại HD-3DRE (M)
▶ Đường cong đặc trưng giá trị giá trị mệnh lệnh tuyến tính
Ứng dụng:
Tỷ lệ giảm áp suất 3DREM-7X phù hợp với các hệ thống thủy lực thông minh, có tính năng động cao, thông minh cao, đặc biệt là các dịp sau: Các dịp cần điều chỉnh tỷ lệ điện + dỡ nhanh, dòng sản xuất tự động tích hợp với bộ điều khiển PLC/PID.
Chức năng, phần
Các loại van 3DRE (M) và 3DRE (M) E là van giảm áp suất 3 chiều do phi công điều khiển bằng điện với giới hạn áp suất của bộ truyền động.
Chúng được sử dụng để giảm (P xuống A) và giới hạn (A đến T) của áp suất hệ thống.
Cài đặt
Các van bao gồm hai cụm chính:
▶ Van điều khiển thí điểm (1) với điện từ tỷ lệ (2), tùy chọn có giới hạn áp suất tối đa (15)
▶ Van chính (3) với ống điều khiển chính (4)
Chức năng
▶ Cài đặt áp suất phụ thuộc giá trị lệnh của áp suất được giảm trong cổng A thông qua van điều khiển thí điểm (1).
▶ Với cổng P, các lò xo (5) và (6) giữ ống điều khiển chính (4) ở vị trí trung tâm của nó.
Theo cách này, một bước nhảy khởi nghiệp vào bộ truyền động được ngăn chặn.
▶ Chất lỏng thí điểm chảy từ lỗ khoan (7) thông qua bộ điều khiển dòng chảy (8), thông qua buồng điều khiển (11) đến khoảng cách bướm ga (9), thông qua dòng (10) đến cổng Y. Kết nối này sẽ được dẫn vào bể ở áp suất 0.
Giảm áp lực
▶ Việc xây dựng áp lực thí điểm trong buồng điều khiển (11) là một hàm của giá trị lệnh.
▶ Sự tích tụ áp lực trong buồng lò xo (13) thông qua vòi phun (12) và chuyển động của ống điều khiển chính (4) sang phải.
Chất lỏng thủy lực chảy từ P đến A.
▶ Áp suất bộ truyền động trong cổng A có sẵn trong buồng lò xo (14).
▶ Tăng áp suất trong cổng A lên áp suất đặt của van điều khiển thí điểm (1) dẫn đến chuyển động của ống chính (4) sang trái. Áp suất trong cổng A gần như giống hệt với áp suất đã đặt tại van điều khiển thí điểm (1).
Giới hạn áp lực
▶ Nếu áp suất trong cổng A vượt quá áp suất đã đặt của van điều khiển thí điểm (1), ống dẫn điều khiển chính (4) sẽ được di chuyển sang bên trái.
▶ Điều này mở kết nối từ A đến T và giới hạn áp suất đang chờ xử lý trong cổng A đến giá trị lệnh SET.
Loại HD-3DREE và HD-3DREME (với điện tử tích hợp (OBE))
Liên quan đến chức năng và thiết lập, các van này tương ứng với các loại HD-3DRE và HD-3DREM.
Cung cấp và điện áp giá trị lệnh được áp dụng cho đầu nối (18).
Tại nhà máy, đường cong đặc tính áp suất giá trị lệnh được điều chỉnh với ít dung sai sản xuất. Để biết thêm thông tin, xem trang 9.
