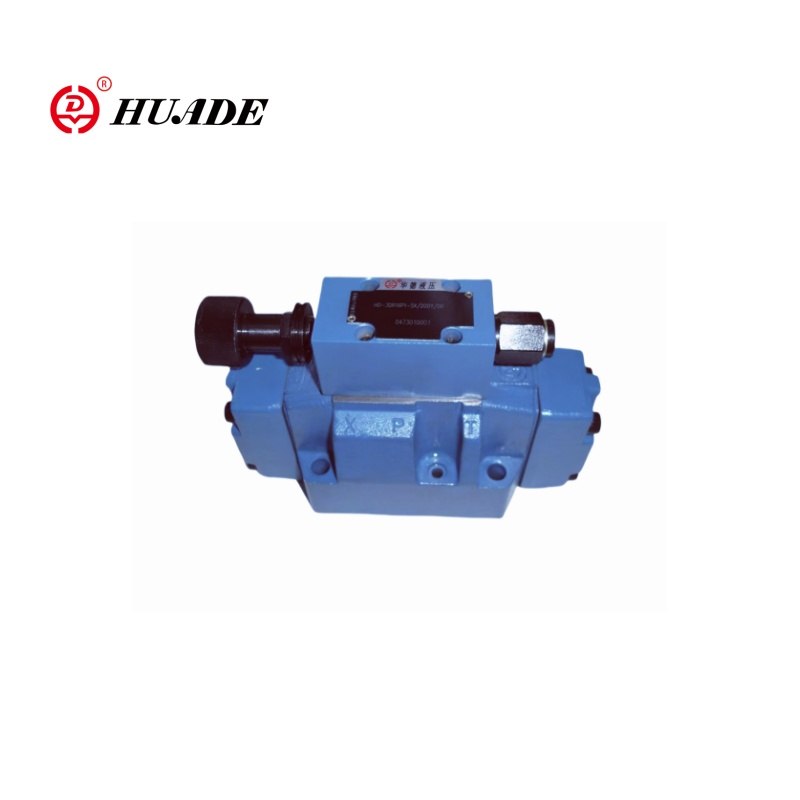

Phi công vận hành van giảm áp suất ba chiều 3DR16P-5X là một yếu tố điều khiển thủy lực hiệu suất cao. Van giảm áp suất theo tỷ lệ Huade 3DR16P-5X chủ yếu được sử dụng để giảm và hạn chế áp suất hệ thống để đảm bảo rằng hệ thống thủy lực có thể duy trì mức áp suất ổn định. 3DR16P-5X, trong đó "3DR" đại diện cho chuỗi van giảm áp suất ba chiều, "16" đại diện cho kích thước, "p" đại diện cho điều khiển áp suất và "5x" đại diện cho mã cấu hình. Van tỷ lệ theo tỷ lệ của Huade 3DR16P-5X có thể thay thế cùng một mô hình được cung cấp bởi Rexroth.
| Tổng quan | ||
| Trọng lượng kg | 8 | |
| Vị trí cài đặt | Không bắt buộc | |
| Phạm vi nhiệt độ xung quanh ℃ | -30 đến+50 | |
| Thủy lực | ||
| Thanh áp lực danh nghĩa | 315 | |
| Áp suất hoạt động tối đa | -Port p bar | 315 |
| -Port một thanh | 250 | |
| - Cổng Y Bar | Riêng biệt và không áp lực cho xe tăng | |
| Thiết lập áp lực | -Minimum Bar | Tùy thuộc vào dòng chảy |
| -Maximum Bar | 50; 100; 200; 250 | |
| Dòng chảy tối đa l/phút | 220 | |
| Chất lỏng thủy lực | Dầu khoáng (HL, HLP) đến DIN 51524 1); Chất lỏng thủy lực phân hủy sinh học nhanh đến VDMA 24568 (xem thêm RE 90221); Hetg (dầu hạt hiếp dâm) 1); Hepg (polyglycols) 2); HEES (este tổng hợp) 2); Chất lỏng thủy lực khác theo yêu cầu | |
| Phạm vi nhiệt độ chất lỏng thủy lực ℃ | -30 đến +80 (niêm phong NBR) -20 đến +80 (con dấu FKM) | |
| Độ nhớt Phạm vi MM2/S | 10 đến 800 | |
| Cho phép tối đa. Mức độ ô nhiễm của lớp chất lỏng thủy lực- lớp sạch đối với ISO 4406 (c) | Lớp 20/18/15 3 | |
Đặc trưng:
▶ Van để giảm (P xuống A) và giới hạn (A đến T) một hệ thống
▶ Để gắn tấm con
▶ 4 Xếp hạng áp lực
▶ 4 Yếu tố điều chỉnh, Tùy chọn:
● Núm xoay
● Tay áo có hình lục giác và nắp bảo vệ
● Núm xoay có thể khóa với tỷ lệ
Núm xoay với tỷ lệ
Ứng dụng:
Van giảm áp suất theo tỷ lệ 3DR16P-5X phù hợp cho các hệ thống thủy lực yêu cầu kiểm soát áp suất chính xác cao, chẳng hạn như máy ép phun, máy móc xây dựng và thiết bị sản xuất có độ chính xác cao.
Van điều khiển áp suất của loại 3DR là các van giảm áp suất 3 chiều vận hành với chức năng giảm áp cho mạch thứ cấp. Chúng được sử dụng để giảm áp lực hệ thống.

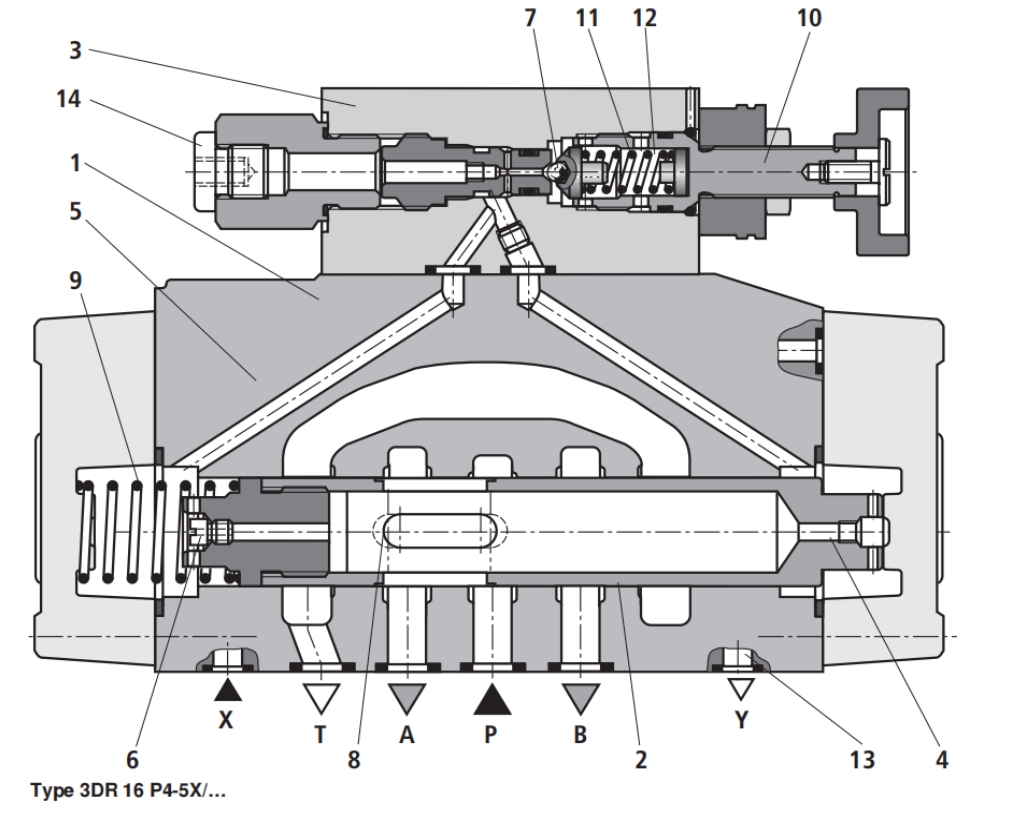

Van giảm áp về cơ bản bao gồm van chính (1) với ống điều khiển (2) và van điều khiển thí điểm (3) với phần tử điều chỉnh áp suất (10).
Ở vị trí bắt đầu, van được mở. Chất lỏng thủy lực có thể chảy từ kênh P đến kênh A mà không có bất kỳ hạn chế nào.
Áp suất trong kênh A được áp dụng thông qua lỗ khoan (4) cho vùng đệm đối diện với lò xo nén (9). Đồng thời, áp suất được áp dụng thông qua lỗ (6) cho phía lò xo của ống dẫn điều khiển (2) và thông qua kênh (5) đến bóng (7) trong van điều khiển thí điểm (3).
Tùy thuộc vào cài đặt áp suất của lò xo nén (11) tăng lên ngược dòng của bóng (7) và trong kênh (5) và giữ ống kiểm soát (2) ở vị trí mở. Chất lỏng thủy lực chảy từ kênh P thông qua bộ điều khiển (2) đến kênh A cho đến khi áp suất tích tụ trong kênh A, đạt giá trị cao hơn giá trị áp suất được đặt trên lò xo nén (11) và nâng bóng (7).
Bộ đệm điều khiển (2) di chuyển đến vị trí đóng. Áp suất giảm yêu cầu đạt được khi áp suất trong kênh A và giá trị áp suất được đặt trên lò xo nén (11)
Sự cân bằng.
Khi áp suất trong kênh A tăng hơn nữa do các lực bên ngoài tác động lên bộ truyền động, bộ đệm điều khiển (2) được đẩy xa hơn so với lò xo nén (9). Điều này mở ra kết nối giữa kênh T và kênh A thông qua Vùng điều khiển (8) trên Spool Control (2). Lượng chất lỏng thủy lực được xả vào bể đảm bảo rằng áp suất sẽ không còn tăng nữa.
Dầu thí điểm luôn được thoát ra bên ngoài từ buồng lò xo (12) thông qua dòng thí điểm (13) tại Cảng Y. Nó phải luôn được trả lại ở áp suất 0 cho xe tăng.
Cổng đo áp suất (14) cho phép áp suất giảm trong kênh A được kiểm tra.
