Khi làm việc với hệ thống thủy lực, việc kiểm soát hướng dòng chất lỏng là điều cần thiết để đảm bảo an toàn và hiệu quả. Van một chiều RVP-20 là một bộ phận thủy lực gắn trên tấm được thiết kế để cho phép chất lỏng chảy theo một hướng đồng thời ngăn chặn dòng chảy ngược. Hướng dẫn này giải thích điều gì khiến RVP-20 có giá trị đối với các ứng dụng thủy lực và cách nó hoạt động trong các tình huống thực tế.

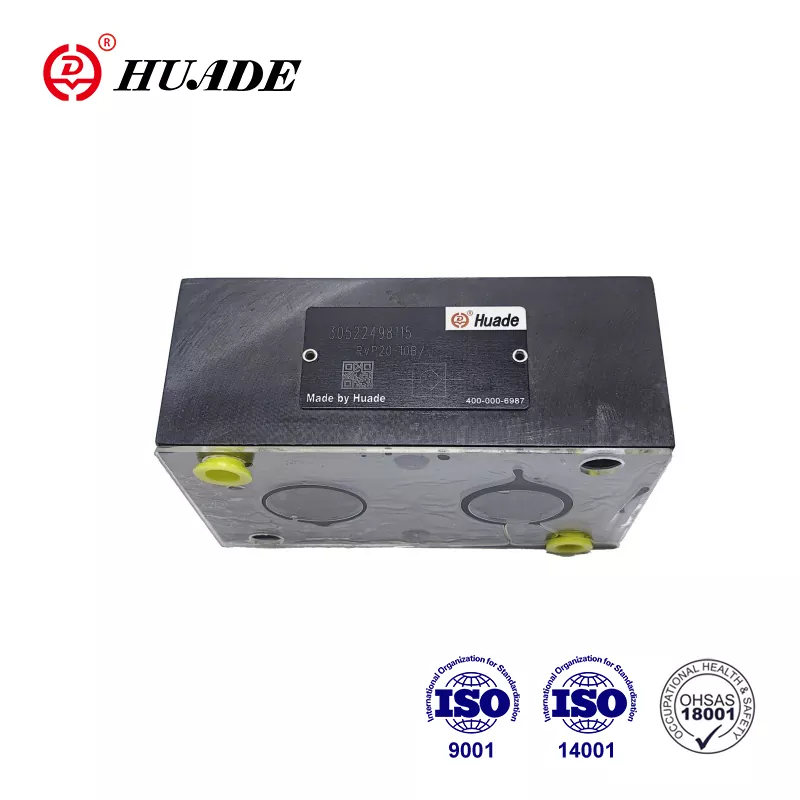

Van kiểm tra RVP-20 là gì?
Van một chiều RVP-20 là loại van lò xo được sản xuất bởi HYDAC, một công ty của Đức chuyên về giải pháp thủy lực. Van này sử dụng thiết kế hình nón để tạo ra một miếng đệm không bị rò rỉ khi chất lỏng cố gắng chảy ngược lại. Số "20" trong tên cho biết nó có kích thước dành cho các ứng dụng có lưu lượng trung bình, tương đương với kết nối đường ống 1 inch trong dòng -16.
Van cho phép dòng chảy tự do từ cổng B đến cổng A đồng thời chặn hoàn toàn dòng chảy ngược. Khi áp suất chất lỏng vượt qua lực lò xo (thường là 0,5 bar), hình nón sẽ di chuyển trở lại và cho chất lỏng đi qua. Khi áp suất giảm hoặc đảo chiều, lò xo sẽ nhanh chóng đẩy hình nón về phía chỗ ngồi của nó, ngăn chặn mọi chuyển động lùi. Hành động cơ học đơn giản này xảy ra mà không cần nguồn điện hoặc điều khiển bên ngoài.

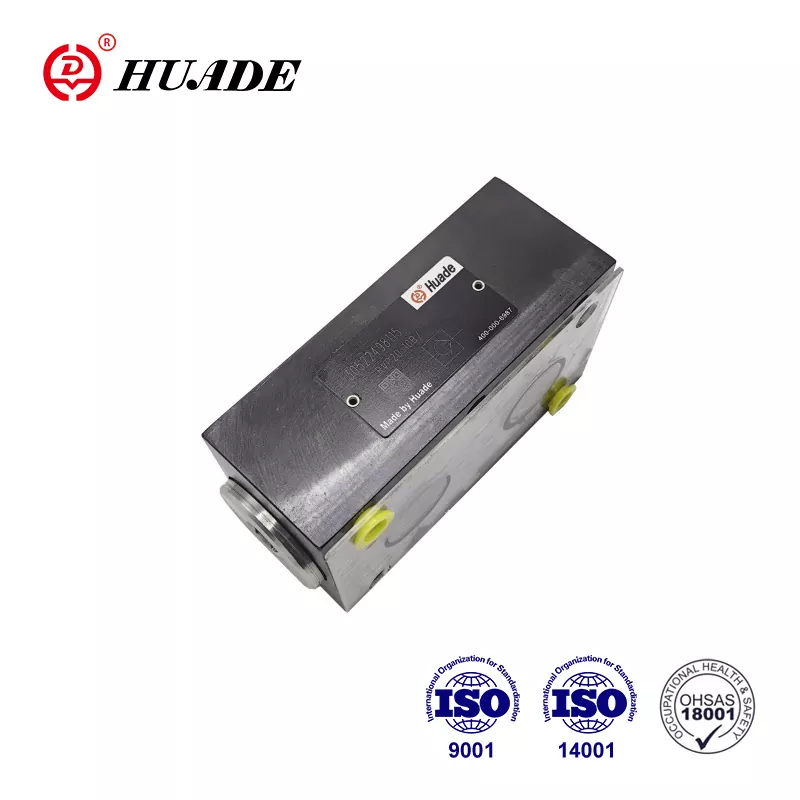

Van một chiều RVP-20 nặng khoảng 3,3 kg và có thiết kế gắn tấm nhỏ gọn, lắp trực tiếp vào các khối van. Kiểu lắp này giúp tiết kiệm không gian so với van nội tuyến và giúp việc lắp đặt trở nên đơn giản hơn trong các mạch thủy lực phức tạp.
Thông số kỹ thuật và hiệu suất
Van một chiều RVP-20 xử lý áp suất làm việc tối đa lên tới 350 bar (5.000 psi) và lưu lượng lên tới 350 lít mỗi phút (150 gpm). Những thông số kỹ thuật này làm cho nó phù hợp với các hệ thống thủy lực hạng trung trong thiết bị xây dựng và máy móc công nghiệp. Van duy trì hiệu suất trong phạm vi nhiệt độ từ -20°C đến +80°C, bao trùm hầu hết các môi trường hoạt động.
Áp suất nứt của Van một chiều RVP-20 tiêu chuẩn là 0,5 bar, nghĩa là chất lỏng chỉ cần áp suất tối thiểu để mở van cho dòng chảy về phía trước. Các phiên bản tùy chỉnh có áp suất nứt 1 bar hoặc cao hơn có sẵn khi các ứng dụng yêu cầu khả năng chống mở cao hơn. Mức giảm áp suất qua van tăng theo tốc độ dòng chảy—ở mức 200 lít/phút, dự kiến sẽ giảm áp suất khoảng 2 bar, trong khi ở lưu lượng tối đa 350 lít/phút, mức giảm áp suất có thể đạt tới 4 đến 8 bar.
Thân van bao gồm thép phốt phát với các tùy chọn mạ kẽm, trong khi hình nón và mặt tựa được làm từ thép cứng và mài để đảm bảo độ bền. Phớt FKM có khả năng kháng hóa chất và hoạt động với chất lỏng thủy lực dầu khoáng có độ nhớt từ 2,8 đến 800 mm²/s. Thiết kế tuân theo tiêu chuẩn DIN ISO 1219 và được thử nghiệm với dầu khoáng đáp ứng thông số kỹ thuật DIN 51524.
Van một chiều RVP-20 hoạt động như thế nào
Hiểu hoạt động của Van một chiều RVP-20 giúp giải thích lý do tại sao nó có hiệu quả trong hệ thống thủy lực. Van chứa một hình nón có lò xo tựa vào một chỗ ngồi được gia công chính xác. Ở vị trí đóng, lò xo giữ hình nón này chặt vào ghế, tạo ra một lớp bịt kín kim loại với kim loại để ngăn chặn bất kỳ chất lỏng nào đi ngược lại.
Khi chất lỏng đi vào từ cổng B với áp suất đủ lớn, nó sẽ đẩy vào bề mặt hình nón. Khi áp suất vượt quá lực lò xo, hình nón sẽ dịch chuyển về phía sau, mở đường cho chất lỏng chảy về phía cổng A. Hình nón vẫn mở miễn là áp suất chuyển tiếp vẫn tiếp tục. Trong trạng thái mở này, Van một chiều RVP-20 tạo ra lực cản tương đối thấp, cho phép chất lỏng di chuyển hiệu quả qua hệ thống.
Nếu áp suất cân bằng hoặc đảo chiều, lò xo ngay lập tức đẩy hình nón trở lại vị trí đóng. Việc đóng nhanh này ngăn chặn dòng chảy ngược và bảo vệ các bộ phận phía trước khỏi sự tăng áp suất hoặc quay ngược. Thiết kế hình nón đảm bảo van luôn ở đúng vị trí mà không cần điều chỉnh hoặc bảo trì cơ cấu đóng.
Kích thước lắp đặt và lắp đặt
Van một chiều RVP-20 sử dụng kiểu lắp tấm tiêu chuẩn phù hợp với cấu hình cổng SAE, BSPP và NPTF. Mặt lắp có chiều rộng 76,5 mm với các cổng cách nhau 60 mm. Chiều dài tổng thể của van là 133 mm, chiều cao cơ sở là 127 mm. Những kích thước nhỏ gọn này cho phép Van một chiều RVP-20 vừa với những không gian chật hẹp trong các ống góp thủy lực.
Việc lắp đặt yêu cầu bu lông M10 có mô men xoắn tới 20-30 Nm. Bề mặt lắp đặt phải có độ nhám 0,8 μm hoặc mịn hơn để đảm bảo độ kín thích hợp. Van có thể được gắn theo bất kỳ hướng nào mà không ảnh hưởng đến hiệu suất, giúp các nhà thiết kế linh hoạt khi tạo các mạch thủy lực. Các ren cổng kéo dài sâu 16 mm và độ dày mặt bích đo được là 19 mm.
Khi lắp đặt Van một chiều RVP-20, hãy xác minh rằng hướng dòng chảy khớp với dấu mũi tên trên thân van. Cổng B nên kết nối với nguồn áp suất, trong khi cổng A kết nối với mạch được bảo vệ. Sử dụng đúng loại bu lông (10,9 trở lên) sẽ ngăn ngừa hỏng dây buộc khi rung và đạp xe áp suất.
Các ứng dụng phổ biến cho Van một chiều RVP-20
Máy móc di động đại diện cho một lĩnh vực ứng dụng chính của Van một chiều RVP-20. Máy xúc sử dụng các van này tại các đầu ra của bơm thủy lực để duy trì áp suất ngược và ngăn chặn sự tăng áp suất khi chuyển động của cần trục dừng đột ngột. Con lăn và máy đầm được hưởng lợi từ khả năng cách ly mạch thủy lực của van, cải thiện độ an toàn trong quá trình vận hành thiết bị.
Các hệ thống tự động hóa công nghiệp dựa vào Van một chiều RVP-20 để khóa xi lanh và bảo trì áp suất. Máy ép phun sử dụng các van này để đảm bảo áp suất phun ổn định, giúp giảm 20-30% lỗi và thời gian ngừng hoạt động theo báo cáo hiện trường. Hệ thống thủy lực của dây chuyền lắp ráp sử dụng các van để ngăn chặn chuyển động ngoài ý muốn khi mạch bị giảm áp.
Các ứng dụng hàng hải và ngoài khơi tận dụng vật liệu chống ăn mòn và khả năng bịt kín đáng tin cậy của Check Valve RVP-20. Bộ truyền động van trên tàu và giàn khoan dầu sử dụng các van kiểm tra này để cách ly hướng. Hệ thống bôi trơn áp suất cao và thiết bị kẹp thủy lực cũng kết hợp RVP-20 trong đó việc ngăn chặn dòng chảy ngược là rất quan trọng đối với tính toàn vẹn của hệ thống.
Van hoạt động tốt nhất trong các ứng dụng đạp xe tần số thấp đến trung bình. Đối với các hệ thống hoạt động ở tần số cao liên tục, việc đóng mở lặp đi lặp lại có thể làm tăng tốc độ mài mòn trên bề mặt hình nón và mặt tựa. Trong những trường hợp như vậy, việc xem xét các thiết kế van thay thế hoặc khoảng thời gian bảo trì thường xuyên hơn trở nên quan trọng.
Tuổi thọ bảo trì và dịch vụ
Van một chiều RVP-20 yêu cầu bảo trì tối thiểu trong điều kiện hoạt động bình thường. HYDAC đánh giá thời gian hỏng hóc trung bình (MTTF_d) là 150 năm trong điều kiện lý tưởng, mặc dù tuổi thọ sử dụng thực tế phụ thuộc nhiều vào độ sạch của chất lỏng và môi trường vận hành. Kiểm tra hàng năm hoặc kiểm tra sau mỗi 1.000 giờ hoạt động giúp xác định tình trạng hao mòn trước khi xảy ra hư hỏng.
Nhiệm vụ bảo trì chính bao gồm kiểm tra các vòng đệm xem có bị hư hỏng hoặc xuống cấp hay không và theo dõi sự sụt giảm áp suất qua van. Nếu độ giảm áp suất tăng hơn 10% so với số đo cơ bản thì sự hao mòn hoặc nhiễm bẩn bên trong có thể ảnh hưởng đến hiệu suất. Bộ dụng cụ thay thế con dấu (số bộ phận 555094) có sẵn để bảo trì định kỳ.
Khi bảo dưỡng Van một chiều RVP-20, hãy cách ly hoàn toàn mạch thủy lực và giảm mọi áp suất trước khi tháo van. Sau khi lắp lại, thực hiện kiểm tra rò rỉ ở mức gấp 1,5 lần áp suất làm việc để xác minh tính toàn vẹn của vòng đệm. Duy trì quá trình lọc chất lỏng thích hợp (20 μm hoặc mịn hơn) giúp kéo dài đáng kể tuổi thọ của van bằng cách ngăn chặn các hạt mài mòn làm hỏng bề mặt bịt kín.
Giữ chất lỏng thủy lực sạch và trong phạm vi độ nhớt quy định sẽ ngăn ngừa hầu hết các sự cố thường gặp với Van một chiều RVP-20. Sự ô nhiễm gây ra khoảng 80% hư hỏng bộ phận thủy lực, do đó, việc đầu tư vào lọc chất lượng và phân tích chất lỏng thường xuyên sẽ mang lại kết quả nhờ kéo dài tuổi thọ bộ phận và giảm thời gian ngừng hoạt động.
So sánh Van một chiều RVP-20 với các mẫu tương tự
Trong dòng HYDAC RV/RVP, Van kiểm tra RVP-20 nằm giữa các mẫu nhỏ hơn và lớn hơn. Tay cầm RVP-16 có lưu lượng lên tới 200 lít mỗi phút và nặng 2,1 kg, phù hợp cho các ứng dụng nhẹ hơn. RVP-25 tăng công suất lên 550 lít mỗi phút nhưng nặng 5,8 kg, phù hợp hơn với các hệ thống công nghiệp nặng. Cả ba mẫu đều có chung mức áp suất tối đa 350 bar và phạm vi nhiệt độ.
Các nhà sản xuất khác cung cấp các sản phẩm cạnh tranh với thông số kỹ thuật tương tự. Dòng S 20 của Bosch Rexroth cung cấp các tính năng an toàn tích hợp và các tùy chọn giám sát điện, với mức áp suất lên tới 315 bar và công suất dòng chảy lên tới 450 lít mỗi phút. Dòng PV của Parker Hannifin nhấn mạnh đến vật liệu composite nhẹ cho các ứng dụng hàng không vũ trụ, xử lý 350 bar và 300 lít mỗi phút.
Van dòng Danfoss CSV có tính năng chống ăn mòn nâng cao và xếp hạng áp suất cao hơn (420 bar) phù hợp với thiết bị nông nghiệp. Dòng HAWE Hydraulik BC cung cấp các thiết kế siêu nhỏ gọn cho các nhà sản xuất máy móc của Đức, với áp suất 350 bar và lưu lượng 320 lít mỗi phút. Van kiểm tra RVP-20 vẫn có tính cạnh tranh nhờ độ tin cậy đã được chứng minh, thiết kế không rò rỉ và dễ dàng tích hợp vào các hệ thống HYDAC hiện có.
Mua hàng và sẵn có
Van kiểm tra RVP-20 mang số bộ phận tiêu chuẩn 705937 từ HYDAC. Mua hàng thông qua nhà phân phối được ủy quyền đảm bảo phụ tùng chính hãng và hỗ trợ kỹ thuật. Các nhà phân phối chính bao gồm ValinOnline và Leader Hydrainics, những nhà cung cấp van và bộ đệm kín liên quan. Thời gian thực hiện khác nhau tùy theo khu vực nhưng thường dao động từ mức có sẵn ngay lập tức đến 2-4 tuần đối với cấu hình tiêu chuẩn.
Các phiên bản tùy chỉnh của Van một chiều RVP-20 với áp suất nứt khác nhau hoặc các vòng đệm đặc biệt yêu cầu thời gian thực hiện lâu hơn, thường là 6-8 tuần. Khi đặt hàng các thông số kỹ thuật tùy chỉnh, hãy cung cấp các yêu cầu hệ thống hoàn chỉnh bao gồm áp suất làm việc, tốc độ dòng chảy, loại chất lỏng và phạm vi nhiệt độ. Thông tin này giúp các kỹ sư HYDAC đề xuất cấu hình tối ưu.
Các đơn vị Check Valve RVP-20 đã qua sử dụng hoặc tân trang xuất hiện trên các thị trường thứ cấp như eBay, thường với giá thấp hơn. Tuy nhiên, việc mua các bộ phận thủy lực đã qua sử dụng tiềm ẩn nhiều rủi ro bao gồm lịch sử sử dụng không xác định và khả năng hao mòn bên trong. Nếu hạn chế về chi phí đòi hỏi phải xem xét các van đã qua sử dụng, chỉ mua từ những người bán có uy tín đã được xác minh và yêu cầu tài liệu kiểm tra áp suất.
Các phương pháp thực hành tốt nhất để tích hợp Van một chiều RVP-20
Việc tích hợp thành công Van một chiều RVP-20 bắt đầu bằng thiết kế hệ thống phù hợp. Tính toán tốc độ dòng chảy thực tế và độ giảm áp suất để đảm bảo van không tạo ra lực cản quá mức trong mạch. Van hoạt động tốt nhất khi lưu lượng duy trì dưới 80% công suất tối đa, cung cấp biên độ cho các đột biến áp suất và biến đổi nhiệt độ.
Lắp đặt bộ lọc xả khí hoặc thông hơi trong các hệ thống có thể xảy ra hiện tượng cuốn khí. Không khí bị mắc kẹt có thể ngăn Van một chiều RVP-20 đóng đúng cách và có thể gây ra hư hỏng do xâm thực theo thời gian. Việc định vị van để cho bọt khí nổi lên và thoát ra sẽ cải thiện hiệu suất và tuổi thọ.
Khi sử dụng nhiều bộ Van kiểm tra RVP-20 trong các mạch song song, hãy đảm bảo phân phối dòng chảy cân bằng. Những thay đổi nhỏ về áp suất nứt giữa các van có thể gây ra tải không đồng đều, làm giảm hiệu quả của việc bố trí song song. Hãy cân nhắc việc sử dụng các bộ phù hợp từ cùng một lô sản xuất cho các ứng dụng quan trọng.
Giám sát Van kiểm tra RVP-20 trong quá trình khởi động và vận hành hệ thống ban đầu. Chú ý đến tiếng ồn bất thường, nhiệt độ quá cao hoặc số đo áp suất không mong muốn có thể cho biết sự cố lắp đặt hoặc điều kiện vận hành không tương thích. Việc phát hiện sớm các vấn đề sẽ ngăn ngừa hư hỏng van và các bộ phận khác của hệ thống.
Hiểu những hạn chế và cân nhắc
Mặc dù Van một chiều RVP-20 vượt trội trong nhiều ứng dụng nhưng việc nhận ra những hạn chế của nó sẽ ngăn ngừa việc sử dụng sai. Van không được thiết kế để hoạt động ở tần số cao khi hình nón đóng mở nhiều lần trong một phút. Hoạt động như vậy làm tăng tốc độ mài mòn và có thể gây ra hư hỏng sớm. Đối với các ứng dụng tần số cao, hãy xem xét các van kiểm tra vận hành thí điểm hoặc van hộp mực được thiết kế cho dịch vụ động.
Thiết kế có lò xo có nghĩa là Van một chiều RVP-20 luôn tạo ra sự sụt giảm áp suất trong quá trình chảy về phía trước. Trong các mạch có điện trở tối thiểu là rất quan trọng, đặc tính này phải tính đến kích thước máy bơm và tính toán hiệu suất hệ thống. Ở lưu lượng tối đa, áp suất giảm có thể đạt tới 8 bar, chuyển thành nhiệt và lãng phí năng lượng.
Dòng chảy ngược không tạo ra rò rỉ khi van hoạt động chính xác, nhưng sự nhiễm bẩn hoặc mài mòn có thể ảnh hưởng đến độ kín. Các hệ thống yêu cầu độ rò rỉ bằng 0 tuyệt đối để đảm bảo an toàn có thể cần các van dự phòng hoặc công nghệ bịt kín thay thế. Kiểm tra thường xuyên xác minh rằng việc bịt kín ngược vẫn có hiệu quả trong suốt thời gian sử dụng của van.
Van một chiều RVP-20 cung cấp khả năng vận hành hoàn toàn bằng cơ học mà không có phản hồi vị trí hoặc khả năng điều chỉnh trong quá trình vận hành. Các ứng dụng yêu cầu áp suất nứt thay đổi hoặc điều khiển từ xa cần các loại van khác nhau. Hiểu được những đặc điểm cơ bản này sẽ giúp van phù hợp với các ứng dụng thích hợp.
Phần kết luận
Van một chiều RVP-20 đóng vai trò là giải pháp đáng tin cậy để ngăn dòng chảy ngược trong hệ thống thủy lực hoạt động ở áp suất lên tới 350 bar với lưu lượng lên tới 350 lít mỗi phút. Thiết kế hình nón lò xo của nó tạo ra khả năng bịt kín ngược không bị rò rỉ trong khi vẫn duy trì mức giảm áp suất chuyển tiếp ở mức thấp. Định dạng gắn tấm nhỏ gọn giúp đơn giản hóa việc lắp đặt trong khối van và ống góp.
Van này được sử dụng rộng rãi trong máy móc di động, tự động hóa công nghiệp và thủy lực hàng hải, nơi việc điều khiển hướng quan trọng để đảm bảo an toàn và hiệu quả. Với việc lắp đặt thích hợp, độ sạch của chất lỏng và kiểm tra định kỳ, Van một chiều RVP-20 cung cấp dịch vụ không gặp sự cố trong nhiều năm. Thiết kế tiêu chuẩn hóa và tính sẵn có rộng rãi khiến nó trở thành sự lựa chọn thiết thực cho các hệ thống mới và ứng dụng thay thế.
Khi chọn van một chiều cho các ứng dụng thủy lực, hãy xem xét Van một chiều RVP-20 dành cho các mạch công suất trung bình yêu cầu khả năng ngăn dòng chảy ngược đáng tin cậy. Khớp các thông số kỹ thuật của van với yêu cầu hệ thống của bạn, tuân theo hướng dẫn lắp đặt và duy trì tình trạng chất lỏng thích hợp để có hiệu suất và tuổi thọ tối ưu.
