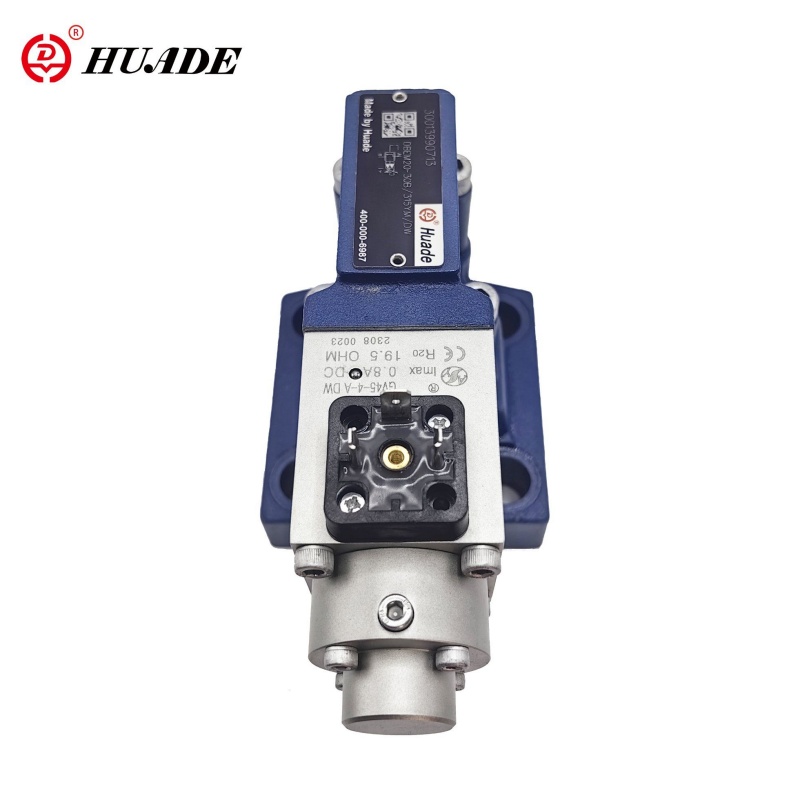

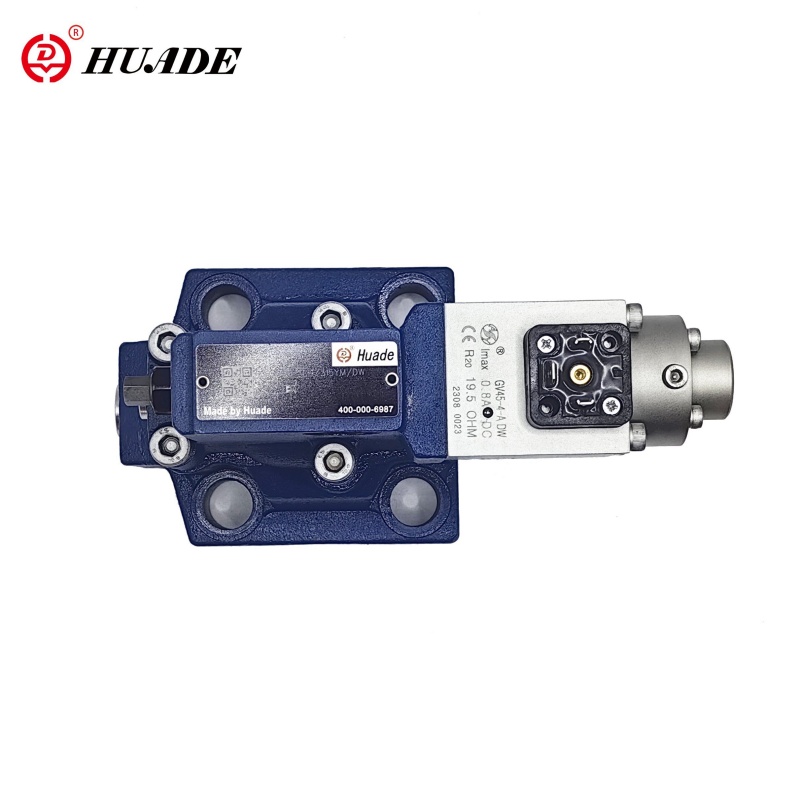

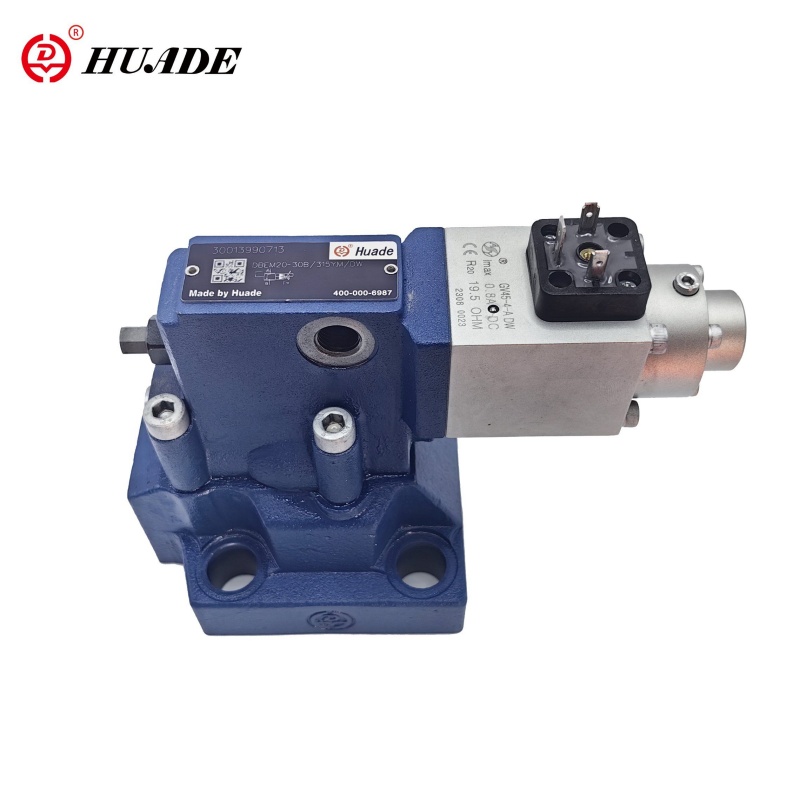

Van giảm áp suất theo tỷ lệ dbem
Van cứu trợ tỷ lệ điều hành phi công DBEM là một van cứu trợ vận hành phi công được trang bị thành phần điện tử tích hợp (OBE). Nó chủ yếu được sử dụng để hạn chế áp suất làm việc của các hệ thống thủy lực và cung cấp điều chỉnh áp suất hệ thống thông qua các tín hiệu điều khiển điện. Van tỷ lệ này có các đặc tính điều khiển chính xác, áp suất ổn định và phản ứng động tốt, làm cho nó được sử dụng rộng rãi trong các hệ thống thủy lực khác nhau đòi hỏi điều khiển áp suất chính xác.
Thông số sản phẩm của van giảm áp theo tỷ lệ dbem
| Dữ liệu thủy lực | ||||
| Max. Cổng áp suất hoạt động A. B và X (MPA) | 31.5 | |||
| Áp suất trở lại (MPA) | Cổng Y, riêng biệt và ở áp suất bằng không đối với bể | |||
| Tối đa. Áp lực có thể giải quyết (MPA) | 5. 10. 20. 31.5 Tương tự như giai đoạn áp lực | |||
| Tối thiểu. Áp lực có thể giải quyết (MPA) | Xem các đường cong đặc trưng | |||
| Tối đa. An toàn áp suất (MPA) | áp lực giải quyết | |||
| 5 | 10 | 20 | 31.5 | |
| 1 đến 62 | 1 đến 122 | 1 đến 222 | 1 đến 342 | |
| Tối đa. dòng chảy (l/phút) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Dòng thí điểm (L/Min) | 0,7 đến 2 | |||
| Tuyến tính (%) | ± 3,5 | |||
| Độ lặp lại (%) | <± 2 | |||
| Biến thể điển hình (%) | <± 2 tối đa. áp lực | |||
| Độ trễ (%) | Với Surge ± 1,5 của Max.Pressure.Without Surge ± 4,5 của Max.Pressure | |||
| Thời gian chuyển đổi | 30 đến 150 | |||
| Chất lỏng áp suất | Dầu khoáng (đối với NBR Seal), Ester phosphate (đối với FPM Seal) | |||
| Phạm vi độ nhớt (MM2/s) | 2,8 đến 380 | |||
| Phạm vi nhiệt độ chất lỏng áp suất (℃) | -20 đến+70 | |||
| Mức độ ô nhiễm (μM) | ≤20 (Khuyến nghị 10) | |||
| Dữ liệu kỹ thuật điện | |
| Bộ khuếch đại | VT-200G40 được cung cấp với van cùng nhau |
| Cung cấp điện áp | DC |
| Min.Control Dòng điện (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Điện trở cuộn （ω ω | Giá trị lạnh ở mức 20 là 19,5; Giá trị tối đa là 28.8 |
| Phạm vi nhiệt độ chất lỏng áp suất (℃) | +50 |
| Trạng thái làm việc | Tiếp tục |
| Bảo vệ van | IP65 |
| Kết nối điện | cắm |
Đặc trưng:
▶ Để gắn tấm con
▶ được bao bọc trong khối
▶ Giới hạn áp suất tối đa bổ sung tùy chọn bằng van điều khiển thí điểm được nạp lò xo
▶ Van và điều khiển điện tử Mẫu một nguồn
Ứng dụng:
Van giảm tỷ lệ do phi công DBEM được sử dụng rộng rãi trong các hệ thống thủy lực khác nhau, yêu cầu kiểm soát áp suất chính xác, chẳng hạn như máy ép phun, máy đúc và máy ép thủy lực. Trong các ứng dụng này, van DBEM đảm bảo hoạt động ổn định của hệ thống thủy lực và cải thiện hiệu quả sản xuất.
Các van này về cơ bản bao gồm van điều khiển thí điểm (1) với điện từ tỷ lệ (2) và van chính (3) với chèn ống chính (4).
Loại DBE:
Việc điều chỉnh áp suất là giá trị lệnh phụ thuộc thông qua một điện từ tỷ lệ (2). Áp lực có mặt trong cổng A hành động ở mặt dưới của ống chính (4). Đồng thời áp suất này tác động lên phía lò xo của ống chính (4) thông qua các điện tử (5). Lực lượng thủy lực tác động lên Pilot Poppet (6). Khi lực thủy lực kết thúc, lực điện từ thì Pilot Poppet (6) mở ra. Do thực tế là dầu thí điểm hiện có thể chảy vào bể qua cổng Y, việc giảm áp lực xảy ra ở ống chính (4) hoạt động trên ống chính và nâng nó lên lực của lò xo trở lại. Kết nối từ A đến B được mở ra và không còn tăng áp lực
Loại DBEM:
Tùy chọn van có thể được cung cấp với van điều khiển phi công được nạp thêm lò xo để an toàn áp suất tối đa (an toàn áp suất dự phòng)
Cấu trúc của Van giảm áp suất theo tỷ lệ dbem
