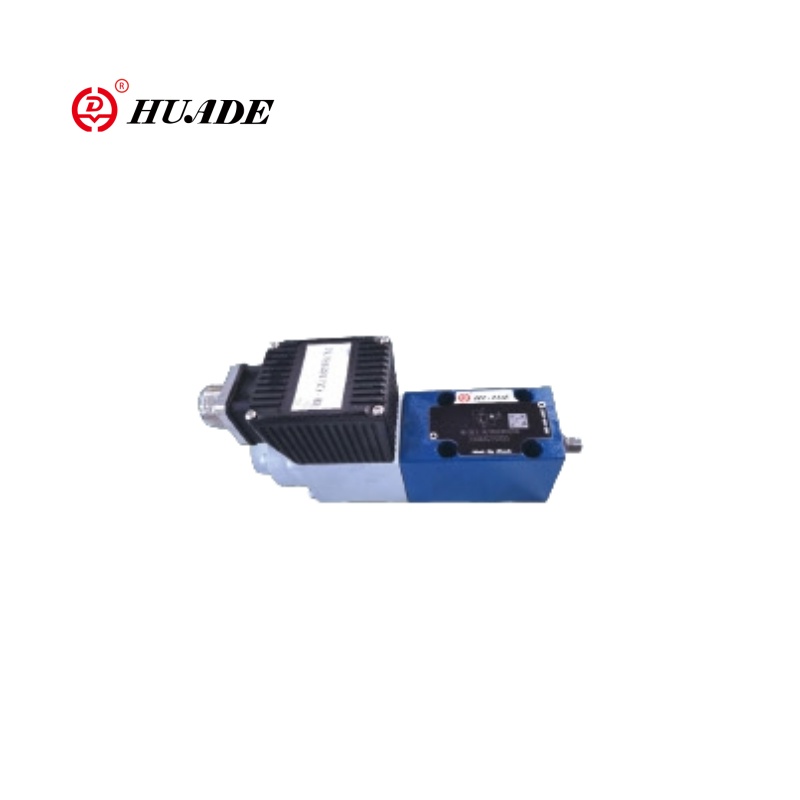

Van giảm tỷ lệ DBEE-1x được điều khiển bởi một điện từ theo tỷ lệ, có kết nối có ren và cuộn dây có thể tháo rời. Nó tích hợp một bộ điều khiển điện tử (OBE), cho phép điều khiển chính xác và thuận tiện hơn. Van này chủ yếu được sử dụng để hạn chế áp suất hệ thống và có thể đặt vô hạn giới hạn áp suất hệ thống mong muốn dựa trên các giá trị đầu vào điện. Loại van tỷ lệ DBEE-1x đáp ứng các yêu cầu được chứng nhận CE. Van tỷ lệ DBEE-1x của Huade có thể thay thế cùng một mô hình được cung cấp bởi Rexroth.
| Tổng quan | ||
| Cài đặt | không bắt buộc | |
| Phạm vi nhiệt độ lưu trữ (℃) | -20 đến +80 | |
| Phạm vi nhiệt độ xung quanh | DBE và ZDBE (℃) | -20 đến+70 |
| DBEE và ZDBEE (℃) | -20 đến +50 | |
| Cân nặng | DBE và ZDBE (kg) | 2.4 |
| DBEE và ZDBEE (KG) | 2.5 | |
| Thủy lực (được đo ở ʋ = 46 mm2/s và t = 40 ° C ± 5 ℃ | ||
| Tối đa. áp lực hoạt động | Cổng P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Cổng T MPA | 5 | |
| Tối đa. áp lực giải quyết | Áp lực giai đoạn 5 MPa | 5 |
| Giai đoạn áp suất 10 MPa | 10 | |
| Giai đoạn áp lực 20 MPa | 20 | |
| Giai đoạn áp suất 31,5 MPa | 31.5 | |
| Tối thiểu. Áp suất có thể giải quyết được ở giá trị tín hiệu 0 MPa | Xem các đường cong đặc trưng | |
| Trả lại cổng áp suất a; với cống dầu thí điểm bên ngoài (Y) | tách biệt và ở áp suất bằng không đối với bể | |
| Dòng dầu thí điểm L/Min | 0,6o1.2 | |
| Tối đa. Lưu lượng l/phút | 30 | |
| Chất lỏng áp suất | Dầu khoáng (HL, HLP) đến DIN 51 524 | |
| Phạm vi nhiệt độ chất lỏng áp suất | -20to+80 | |
| Độ nhớt Phạm vi MM2/s | 15 đến 380 | |
| Điện | 24V DC | |
| Min.Control Dòng điện (MA) | 100 | |
| Max.Control hiện tại MA | 1600 | |
| Điện trở cuộn điện từ | Giá trị lạnh ở 20 ° C () | 0.54 |
| Giá trị tối đa. | 7.8 | |
| Nhiệm vụ | 100 | |
| Kết nối điện | DBE và ZDBE | Với phích cắm thành phần vào DIN EN 175 301 ~ 803 |
| Đầu nối cắm vào DIN EN 175 301-803 | ||
| DBEE và ZDBEE | Với thành phần cắm ngón chân DLN 43 563-AM6-3 | |
| Đầu nối Plug-in Toe DIN 43 563-BF6-3 | ||
| Bảo vệ van cho DIN 40 050 | IP 65 | |
| Kiểm soát thiết bị điện tử cho DBEE và ZDBEE | Được tích hợp vào van | |
| Dành cho DBE và ZDBE | ||
| Bộ khuếch đại ở định dạng Eurocard tương tự | HD-VT-VSPA1-1-1X/ | |
Đặc trưng:
▶ Van để giới hạn áp suất hệ thống
▶ Active thông qua các solenoids tỷ lệ
▶ Đối với việc lắp tấm con hoặc thiết kế tấm bánh sandwich
▶ Valve và điều khiển thiết bị điện tử từ một nguồn duy nhất
▶ Loại HD-DBEE với các thiết bị điện tử điều khiển tích hợp
Ví dụ về sự lan truyền của đường cong đặc trưng áp suất giá trị lệnh
Các đường dốc lên và xuống điều chỉnh dễ dàng
Ứng dụng:
Van cứu trợ theo tỷ lệ DBEE-1X có triển vọng ứng dụng rộng rãi trong các lĩnh vực khác nhau như máy móc kỹ thuật, thiết bị luyện kim, đóng tàu, v.v.
Van giảm áp theo tỷ lệ, các loại HD-DBE được kích hoạt bằng một điện từ theo tỷ lệ. Các van này được sử dụng để hạn chế áp suất hệ thống. Với các van này, có thể điều chỉnh áp suất hệ thống một cách hạn chế, liên quan đến giá trị lệnh điện.
Các van này về cơ bản bao gồm một điện từ tỷ lệ (1), vỏ (2), hộp mực van (3), ống chỉ (4) và Pilot Poppet (8). Các điện từ tỷ lệ chuyển đổi dòng điện tỷ lệ thành một lực cơ học. Sự gia tăng dòng điện gây ra sự gia tăng tương ứng trong lực điện từ. Phòng phần ứng điện từ chứa đầy chất lỏng thủy lực và cân bằng áp suất. Cài đặt áp suất hệ thống được thực hiện thông qua các solenoids tỷ lệ (1) liên quan đến giá trị lệnh. Áp lực phát sinh từ hệ thống trong cổng P hoạt động ở phía bên phải của ống chỉ (4). Đồng thời, áp suất hệ thống hoạt động thông qua đường điều khiển (6) được trang bị một lỗ (5) ở phía lò xo của ống chỉ (4). Thông qua một mức độ nữa (7) áp suất hệ thống tác động lên poppet phi công (8) chống lại lực của điện từ tỷ lệ (1). Khi áp suất hệ thống đã đạt đến giá trị đặt trước, Pilot Poppet (8) sẽ tăng từ chỗ ngồi của nó. Tùy thuộc vào mô hình, dầu thí điểm giờ đây có thể chảy ra bên ngoài thông qua cổng A (y) hoặc bên trong vào bể, điều này có tác dụng giới hạn áp lực lên phía lò xo của ống chỉ (4). Nếu áp suất hệ thống tiếp tục tăng nhẹ thì áp suất cao hơn ở phía bên phải của ống chỉ đẩy ống vào bên trái vào vị trí điều khiển P đến T. ở dòng điều khiển tối thiểu -corning với giá trị lệnh bằng 0 -áp suất tối thiểu sẽ được đặt.
Cấu trúc của van giảm áp theo tỷ lệ DBE-1X
Cấu trúc của van giảm áp theo tỷ lệ dbee-1x
Về mặt thiết kế chức năng, về cơ bản nó tương ứng với các van giảm tỷ lệ DBE. Sự khác biệt duy nhất là điện từ tỷ lệ được trang bị vỏ, trong đó bộ điều khiển điện tử được chế tạo. Nguồn điện và điện áp điểm đặt được nhận thông qua đầu nối trình cắm (11).
Đường cong đặc trưng áp suất điểm được đặt trước bởi nhà sản xuất dựa trên nguyên tắc dung sai sản xuất tối thiểu. Thời gian dốc để tăng áp lực và giảm có thể được điều chỉnh độc lập bằng cách sử dụng chiết áp tương ứng.
Biểu tượng của van giảm áp theo tỷ lệ dbee-1x
