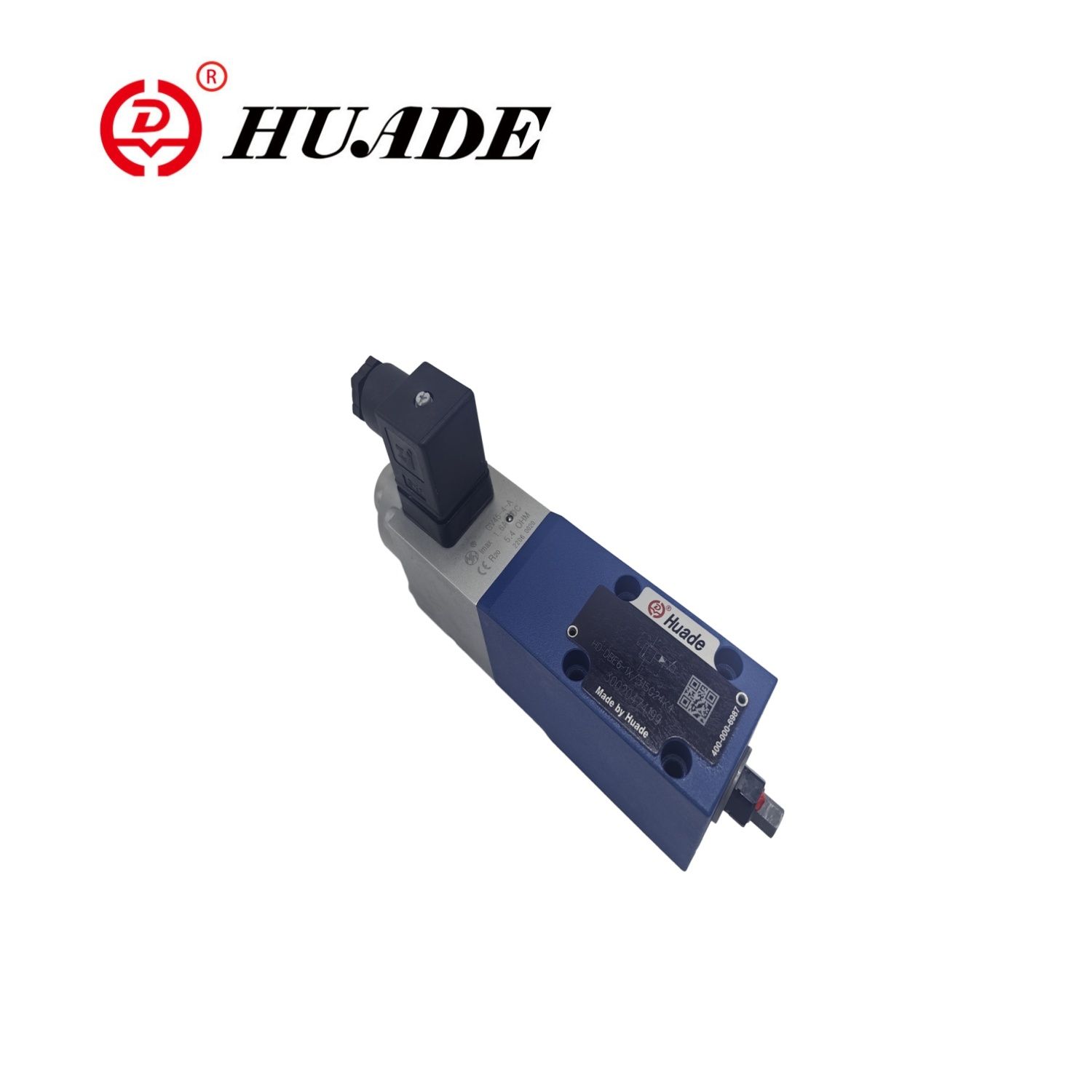

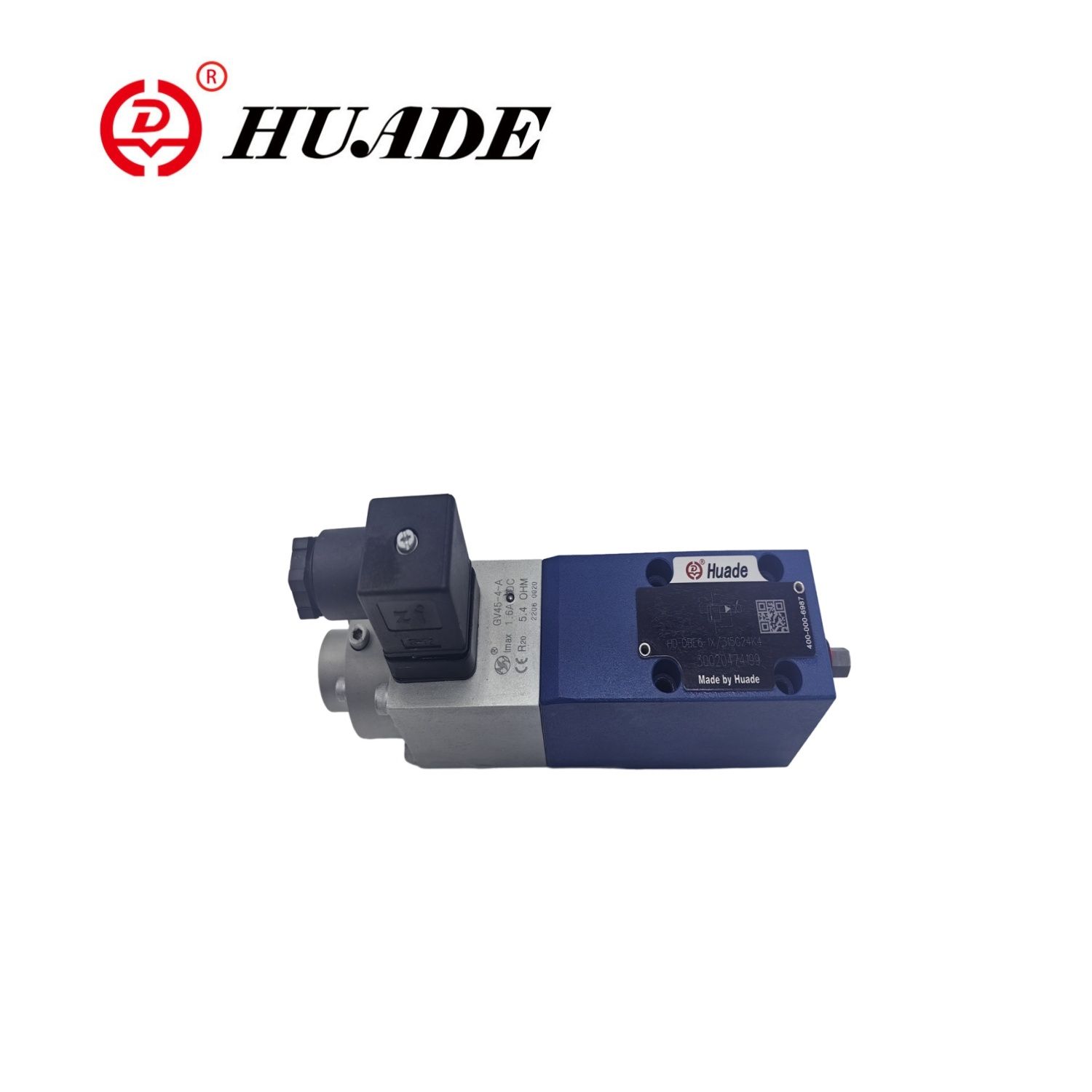

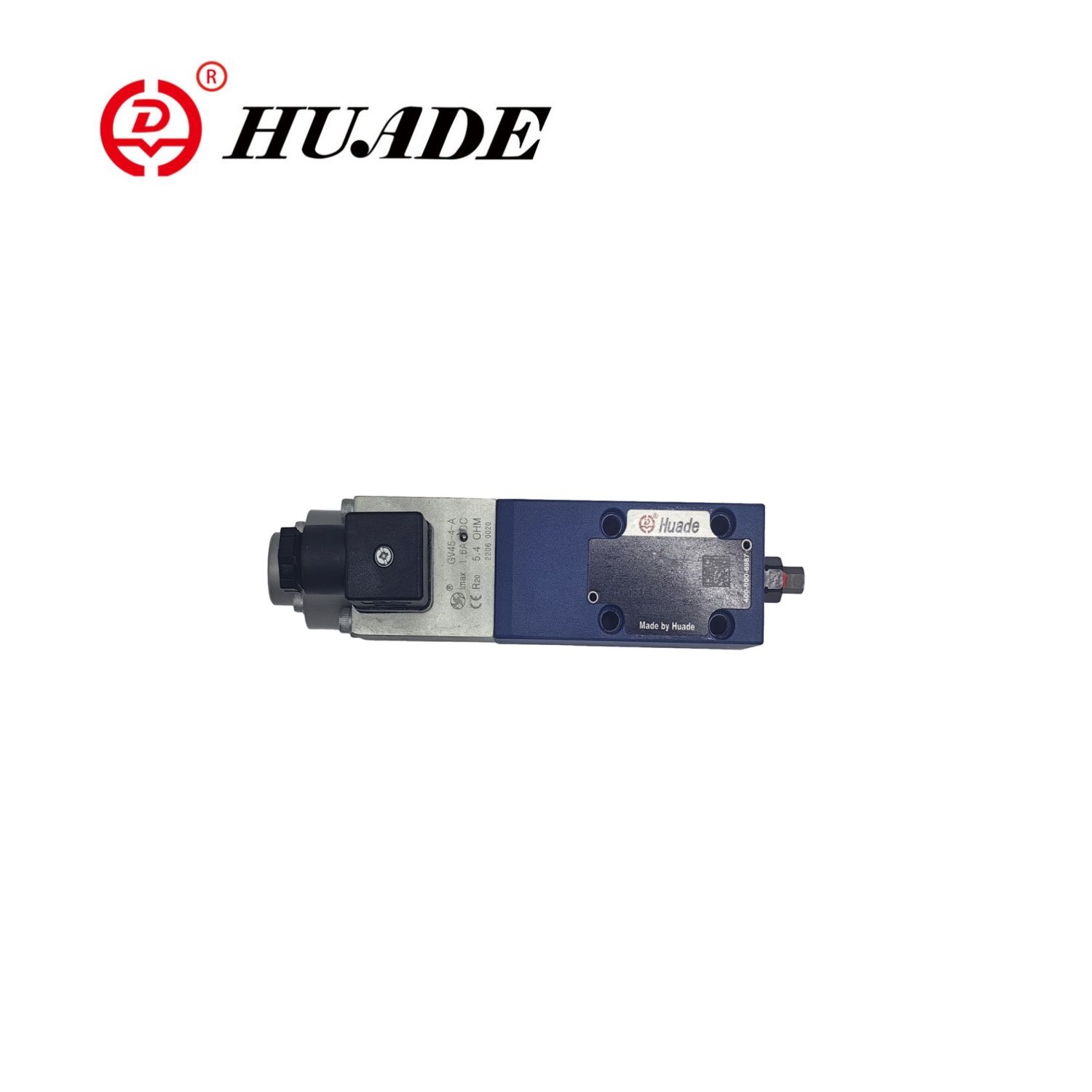

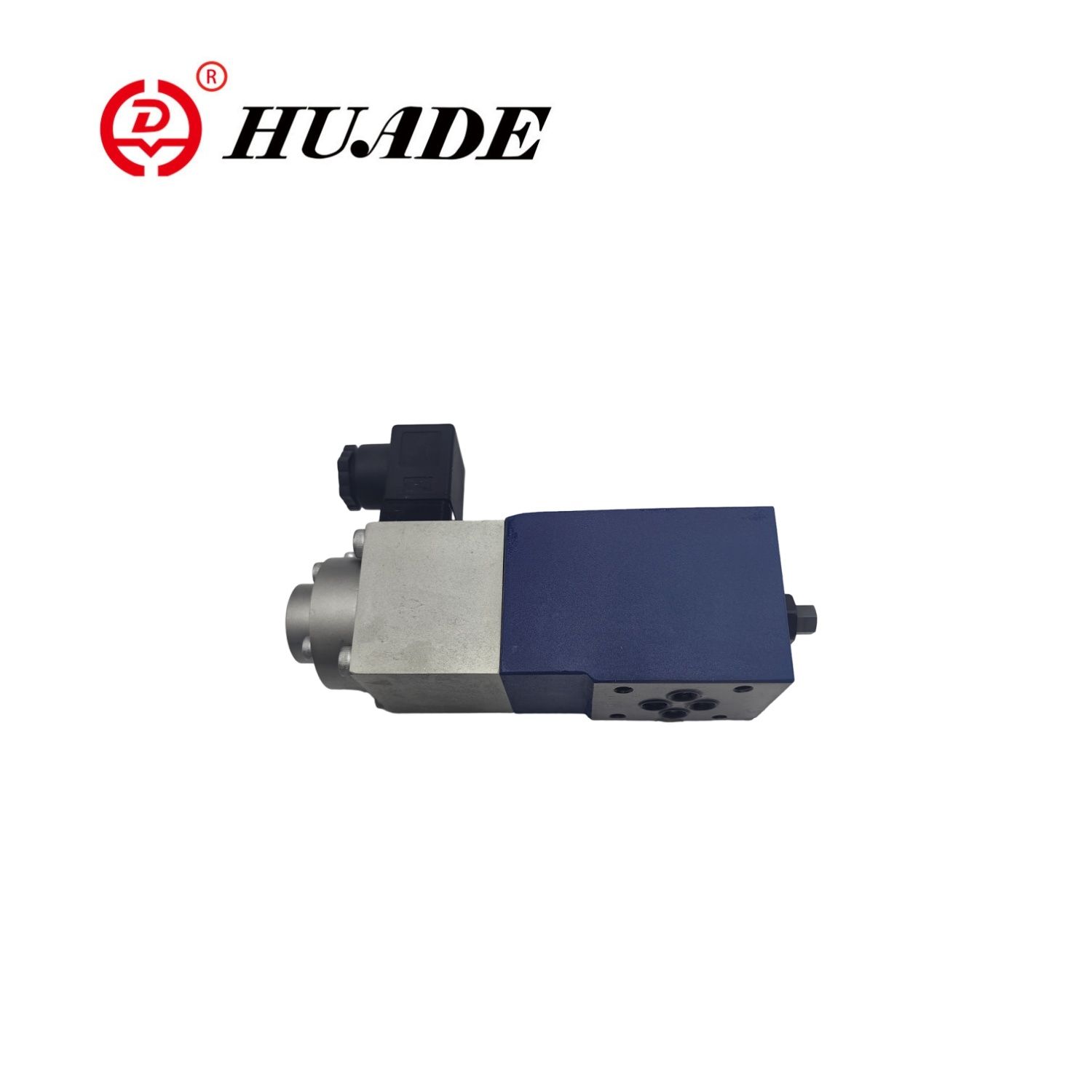

Van giảm tỷ lệ ZDBE-1X kiểm soát vị trí của ống van thông qua một điện từ theo tỷ lệ, do đó đạt được điều chỉnh áp suất hệ thống. Van tỷ lệ ZDBE-1X tuân thủ các yêu cầu CE, đáp ứng các tiêu chuẩn quốc tế và tương thích với các sản phẩm của Rexroth.
| Tổng quan | ||
| Cài đặt | không bắt buộc | |
| Phạm vi nhiệt độ lưu trữ (℃) | -20 đến +80 | |
| Phạm vi nhiệt độ xung quanh | DBE và ZDBE (℃) | -20 đến+70 |
| DBEE và ZDBEE (℃) | -20 đến +50 | |
| Cân nặng | DBE và ZDBE (kg) | 2.4 |
| DBEE và ZDBEE (KG) | 2.5 | |
| Thủy lực (được đo ở ʋ = 46 mm2/s và t = 40 ° C ± 5 ℃ | ||
| Tối đa. áp lực hoạt động | Cổng P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Cổng T MPA | 5 | |
| Tối đa. áp lực giải quyết | Áp lực giai đoạn 5 MPa | 5 |
| Giai đoạn áp suất 10 MPa | 10 | |
| Giai đoạn áp lực 20 MPa | 20 | |
| Giai đoạn áp suất 31,5 MPa | 31.5 | |
| Tối thiểu. Áp suất có thể giải quyết được ở giá trị tín hiệu 0 MPa | Xem các đường cong đặc trưng | |
| Trả lại cổng áp suất a; với cống dầu thí điểm bên ngoài (Y) | tách biệt và ở áp suất bằng không đối với bể | |
| Dòng dầu thí điểm L/Min | 0,6o1.2 | |
| Tối đa. Lưu lượng l/phút | 30 | |
| Chất lỏng áp suất | Dầu khoáng (HL, HLP) đến DIN 51 524 | |
| Phạm vi nhiệt độ chất lỏng áp suất | -20to+80 | |
| Độ nhớt Phạm vi MM2/s | 15 đến 380 | |
| Điện | 24V DC | |
| Min.Control Dòng điện (MA) | 100 | |
| Max.Control hiện tại MA | 1600 | |
| Điện trở cuộn điện từ | Giá trị lạnh ở 20 ° C () | 0.54 |
| Giá trị tối đa. | 7.8 | |
| Nhiệm vụ | 100 | |
| Kết nối điện | DBE và ZDBE | Với phích cắm thành phần vào DIN EN 175 301 ~ 803 |
| Đầu nối cắm vào DIN EN 175 301-803 | ||
| DBEE và ZDBEE | Với thành phần cắm ngón chân DLN 43 563-AM6-3 | |
| Đầu nối Plug-in Toe DIN 43 563-BF6-3 | ||
| Bảo vệ van cho DIN 40 050 | IP 65 | |
| Kiểm soát thiết bị điện tử cho DBEE và ZDBEE | Được tích hợp vào van | |
| Dành cho DBE và ZDBE | ||
| Bộ khuếch đại ở định dạng Eurocard tương tự | HD-VT-VSPA1-1-1X/ | |
Đặc trưng:
▶ Van để giới hạn áp suất hệ thống
▶ Active thông qua các solenoids tỷ lệ
▶ Đối với việc lắp tấm con hoặc thiết kế tấm bánh sandwich
▶ Valve và điều khiển thiết bị điện tử từ một nguồn duy nhất
Ứng dụng:
Van cứu trợ theo tỷ lệ ZDBE-1X được sử dụng rộng rãi trong các hệ thống thủy lực khác nhau, yêu cầu kiểm soát áp suất chính xác, chẳng hạn như máy móc xây dựng, thiết bị luyện kim, đóng tàu và các trường khác.
Van giảm áp theo tỷ lệ, loại HD-ZDBE được kích hoạt bằng một điện từ theo tỷ lệ. Các van này được sử dụng để hạn chế áp suất hệ thống. Với các van này, có thể điều chỉnh áp suất hệ thống một cách hạn chế, liên quan đến giá trị lệnh điện.
Các van này về cơ bản bao gồm một điện từ tỷ lệ (1), vỏ (2), hộp mực van (3), ống chỉ (4) và Pilot Poppet (8). Các điện từ tỷ lệ chuyển đổi dòng điện tỷ lệ thành một lực cơ học. Sự gia tăng dòng điện gây ra sự gia tăng tương ứng trong lực điện từ. Phòng phần ứng điện từ chứa đầy chất lỏng thủy lực và cân bằng áp suất. Cài đặt áp suất hệ thống được thực hiện thông qua các solenoids tỷ lệ (1) liên quan đến giá trị lệnh. Áp lực phát sinh từ hệ thống trong cổng P hoạt động ở phía bên phải của ống chỉ (4). Đồng thời, áp suất hệ thống hoạt động thông qua đường điều khiển (6) được trang bị một lỗ (5) ở phía lò xo của ống chỉ (4). Thông qua một mức độ nữa (7) áp suất hệ thống tác động lên poppet phi công (8) chống lại lực của điện từ tỷ lệ (1). Khi áp suất hệ thống đã đạt đến giá trị đặt trước, Pilot Poppet (8) sẽ tăng từ chỗ ngồi của nó. Tùy thuộc vào mô hình, dầu thí điểm giờ đây có thể chảy ra bên ngoài thông qua cổng A (y) hoặc bên trong vào bể, điều này có tác dụng giới hạn áp lực lên phía lò xo của ống chỉ (4). Nếu áp suất hệ thống tiếp tục tăng nhẹ thì áp suất cao hơn ở phía bên phải của ống chỉ đẩy ống vào bên trái vào vị trí điều khiển P đến T. ở dòng điều khiển tối thiểu -corning với giá trị lệnh bằng 0 -áp suất tối thiểu sẽ được đặt.

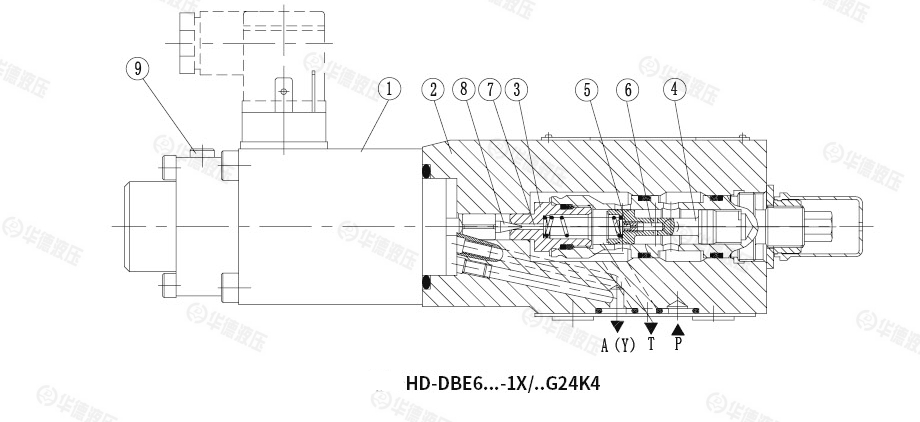

Cấu trúc của van giảm áp theo tỷ lệ ZDBE-1X

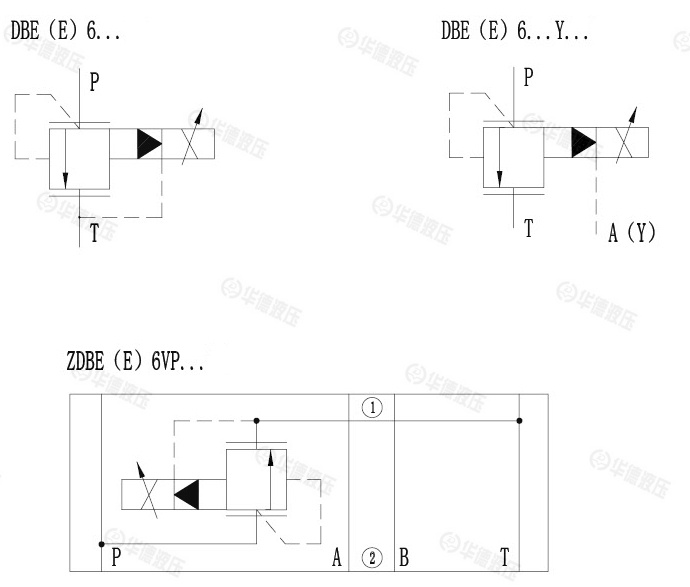

Biểu tượng của van giảm áp theo tỷ lệ ZDBE-1X
